Buderus Logano S735 Montageanleitung
Vorschau ausblenden
Andere Handbücher für Logano S735:
- Bedienungsanleitung (16 Seiten) ,
- Montageanleitung (16 Seiten) ,
- Montage- und wartungsanleitung (68 Seiten)
Verwandte Anleitungen für Buderus Logano S735
Inhaltszusammenfassung für Buderus Logano S735

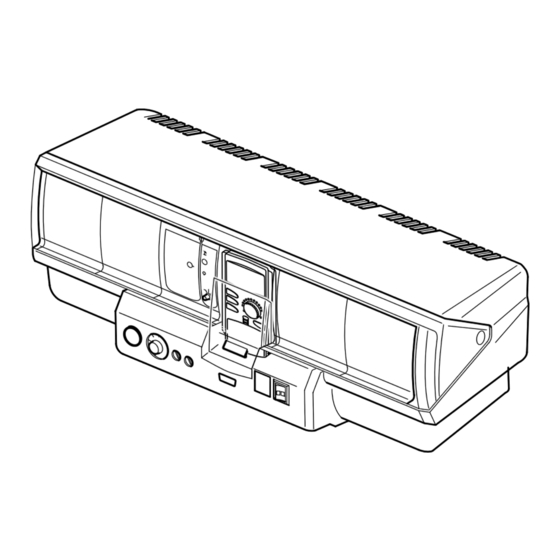

- Seite 1 6303 0761 – 03/2004 DE/CH/AT Für das Fachhandwerk Montageanleitung Träger für Regelgerät Öl-/Gas Spezialheizkessel Logano S735 Bitte vor Montage sorgfältig lesen...
- Seite 2 ! Mit 4 Blechschrauben 4,8 × 19 Träger auf der rech- ten oder linken Kesselseite befestigen (Abb. 1, Pos. 2). Abb. 1 Träger auf der Kesselhaube befestigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Träger für Regelgerät – Logano S735 • Ausgabe 03/2004...
- Seite 3 ! Kabelschellen mit eingelegtem Anschlusskabel im Schellenrahmen einsetzen und Kabel durch Umle- gen des Hebels befestigen (Abb. 4, Lupe). Abb. 4 Regelgerät am Trägerboden befestigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Träger für Regelgerät – Logano S735 • Ausgabe 03/2004...
- Seite 4 ! Bei den Kesselgrößen 1750 und 1950 Kabelschellen an den Bohrungen (Abb. 6, Pos. 3) befestigen und die Kapillarleitungen durchführen. Abb. 6 Abdeckhaube befestigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Träger für Regelgerät – Logano S735 • Ausgabe 03/2004...
