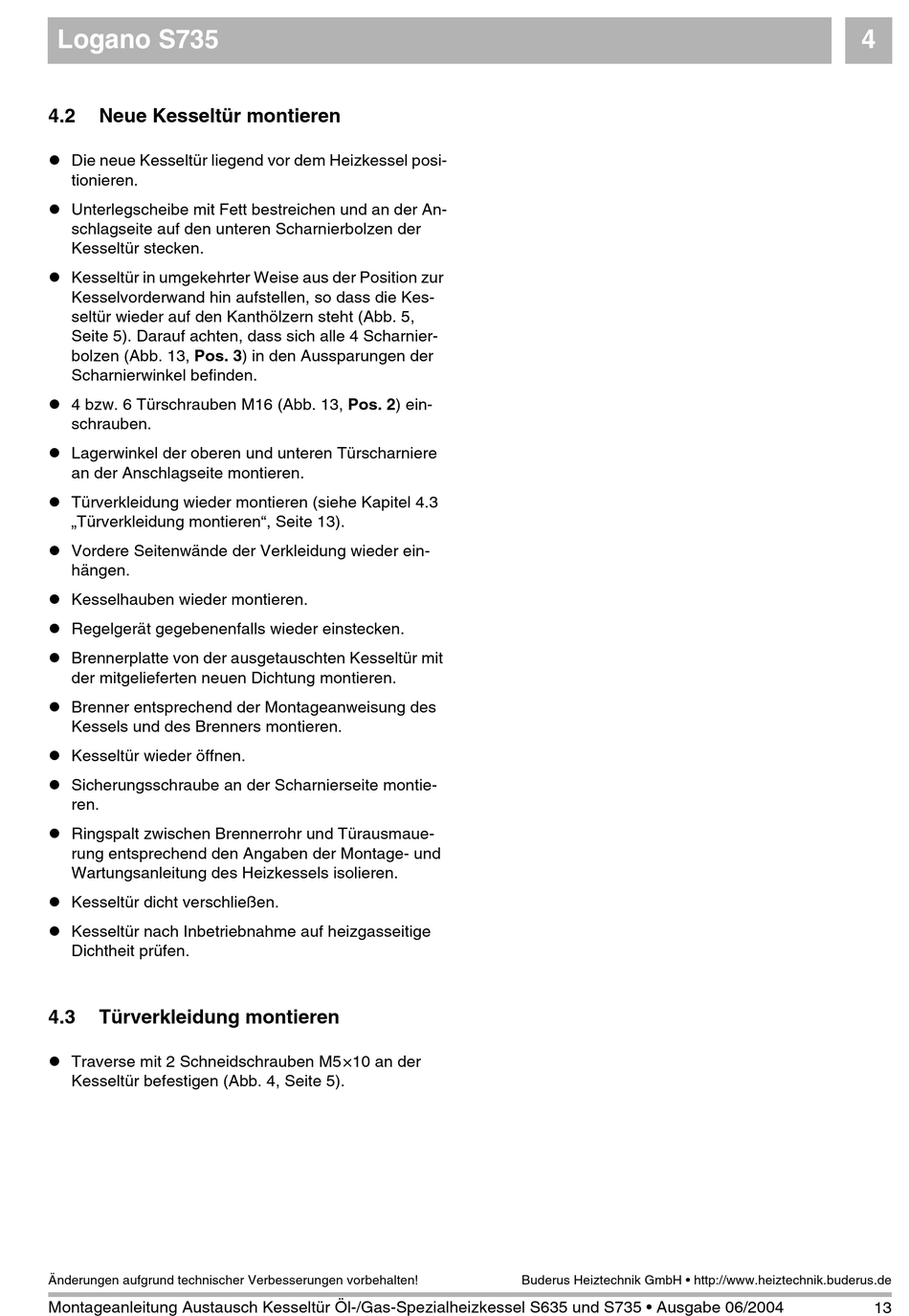

4.2 Neue Kesseltür montieren
! Die neue Kesseltür liegend vor dem Heizkessel posi-
tionieren.
! Unterlegscheibe mit Fett bestreichen und an der An-
schlagseite auf den unteren Scharnierbolzen der
Kesseltür stecken.
! Kesseltür in umgekehrter Weise aus der Position zur
Kesselvorderwand hin aufstellen, so dass die Kes-
seltür wieder auf den Kanthölzern steht (Abb. 5,
Seite 5). Darauf achten, dass sich alle 4 Scharnier-
bolzen (Abb. 13, Pos. 3) in den Aussparungen der
Scharnierwinkel befinden.
! 4 bzw. 6 Türschrauben M16 (Abb. 13, Pos. 2) ein-
schrauben.
! Lagerwinkel der oberen und unteren Türscharniere
an der Anschlagseite montieren.
! Türverkleidung wieder montieren (siehe Kapitel 4.3
„Türverkleidung montieren", Seite 13).
! Vordere Seitenwände der Verkleidung wieder ein-
hängen.
! Kesselhauben wieder montieren.
! Regelgerät gegebenenfalls wieder einstecken.
! Brennerplatte von der ausgetauschten Kesseltür mit
der mitgelieferten neuen Dichtung montieren.
! Brenner entsprechend der Montageanweisung des
Kessels und des Brenners montieren.
! Kesseltür wieder öffnen.
! Sicherungsschraube an der Scharnierseite montie-
ren.
! Ringspalt zwischen Brennerrohr und Türausmaue-
rung entsprechend den Angaben der Montage- und
Wartungsanleitung des Heizkessels isolieren.
! Kesseltür dicht verschließen.
! Kesseltür nach Inbetriebnahme auf heizgasseitige
Dichtheit prüfen.
4.3 Türverkleidung montieren
! Traverse mit 2 Schneidschrauben M5×10 an der
Kesseltür befestigen (Abb. 4, Seite 5).
