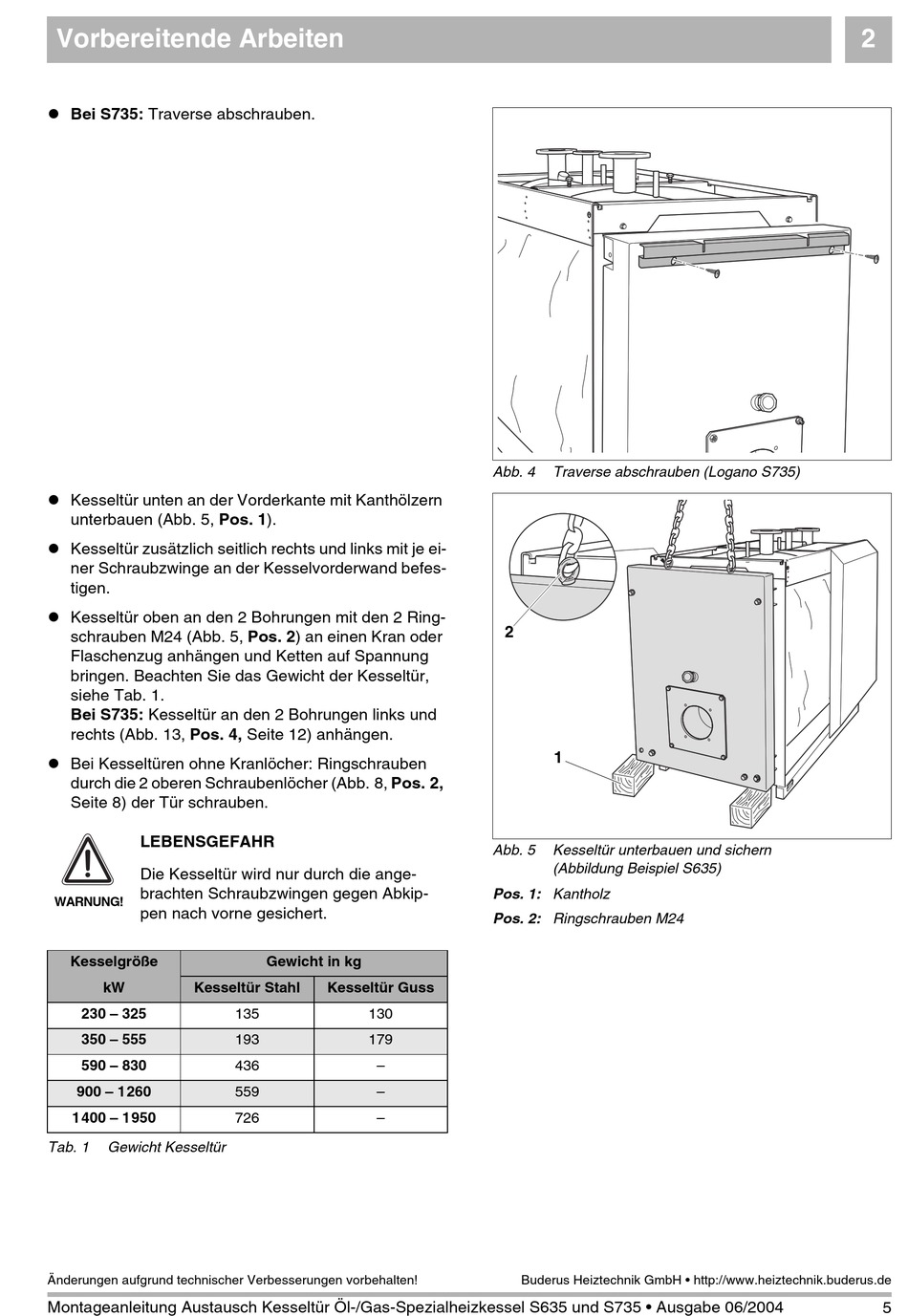

Buderus Logano S635 Montageanleitung Seite 5

Vorbereitende Arbeiten
! Bei S735: Traverse abschrauben.
! Kesseltür unten an der Vorderkante mit Kanthölzern
unterbauen (Abb. 5, Pos. 1).
! Kesseltür zusätzlich seitlich rechts und links mit je ei-
ner Schraubzwinge an der Kesselvorderwand befes-
tigen.
! Kesseltür oben an den 2 Bohrungen mit den 2 Ring-
schrauben M24 (Abb. 5, Pos. 2) an einen Kran oder
Flaschenzug anhängen und Ketten auf Spannung
bringen. Beachten Sie das Gewicht der Kesseltür,
siehe Tab. 1.
Bei S735: Kesseltür an den 2 Bohrungen links und
rechts (Abb. 13, Pos. 4, Seite 12) anhängen.
! Bei Kesseltüren ohne Kranlöcher: Ringschrauben
durch die 2 oberen Schraubenlöcher (Abb. 8, Pos. 2,
Seite 8) der Tür schrauben.
LEBENSGEFAHR
Die Kesseltür wird nur durch die ange-
brachten Schraubzwingen gegen Abkip-
WARNUNG!
pen nach vorne gesichert.
Kesselgröße
kW Kesseltür Stahl
230 – 325
350 – 555
590 – 830
900 – 1260
1400 – 1950
Tab. 1 Gewicht Kesseltür
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Austausch Kesseltür Öl-/Gas-Spezialheizkessel S635 und S735 • Ausgabe 06/2004
Gewicht in kg
Kesseltür Guss
135 130
193 179
436 –
559 –
726 –
Abb. 4 Traverse abschrauben (Logano S735)
2
1
Abb. 5 Kesseltür unterbauen und sichern
(Abbildung Beispiel S635)
Pos. 1: Kantholz
Pos. 2: Ringschrauben M24
