Bedienhinweis

9. Praktische Anwendung

9.1 Die Einheit „ppm"
Die hohe Empfindlichkeit des Gasspürgerä-
tes ermöglicht ein Erkennen von Gasspuren
im ppm-Bereich. 1 ppm ist beispielswei-
se die Menge von 1 cm
Beim Gasspürgerät SelectH
zu 999 ppm in dieser Dimension gemessen.
Beim Übergang zu 1.000 ppm wechselt die
Anzeige in den Bereich Vol % und schaltet
auf 0,1 Vol % (siehe die Vergleichswerte in
der nachstehenden Tabelle).
1 ppm = 1 part per million
100 % = 1.000.000 ppm
10 % = 100.000 ppm
1 % = 10.000 ppm
0,1% = 1.000 ppm
0,01 % = 100ppm
0,001 % = 10 ppm
0,0001 % = 1 ppm
15
Gas in 1 m Luft.
3 3
mini wird bis
2

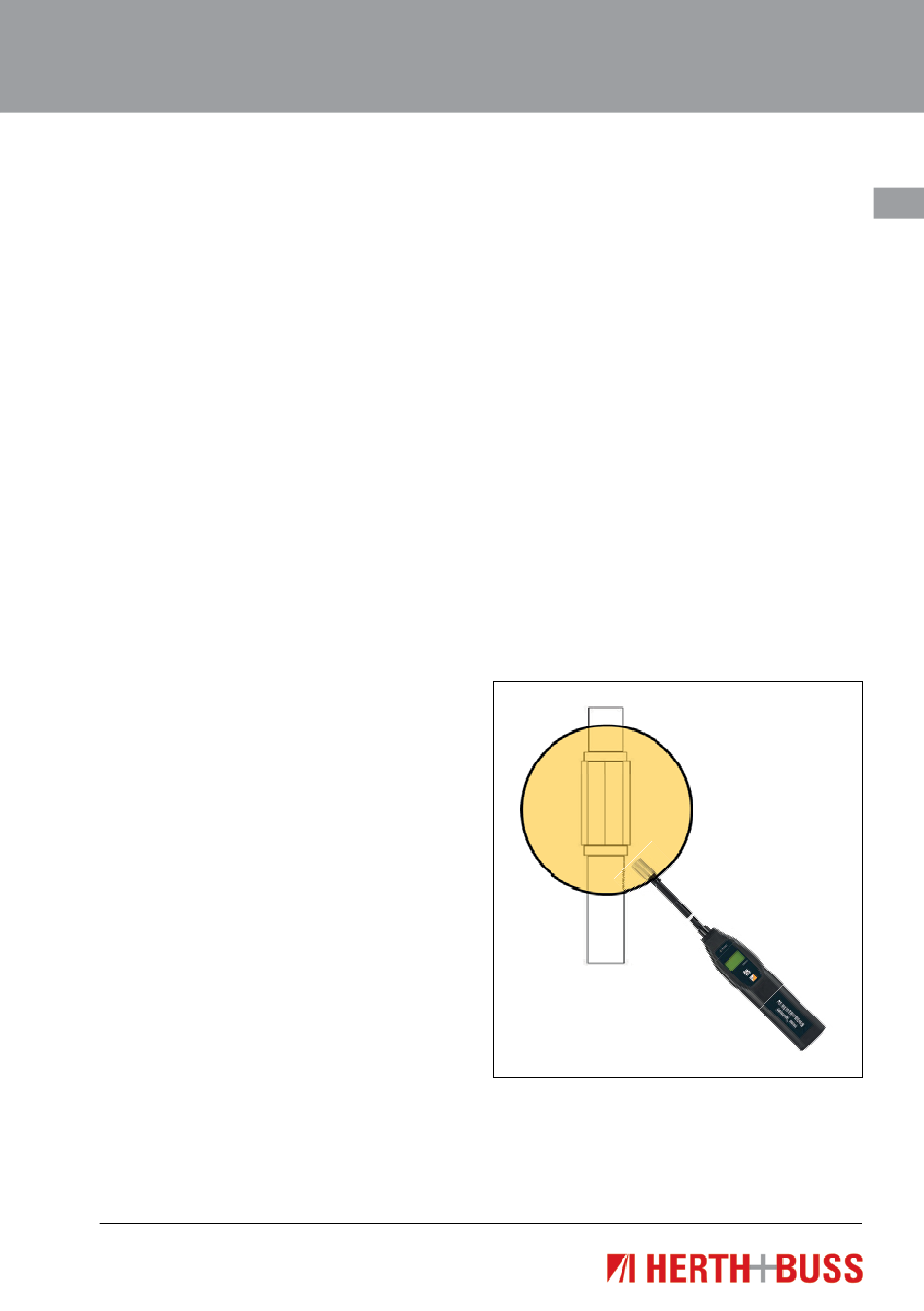

9.2 Erkennen einer Leckstelle

(Prinzipskizze)
Die ausströmende Gasmenge bestimmt
die Ausbreitungsweite. Da aber der Aus-
breitungsbereich nicht bekannt ist, muss
bei Gasgeruch jede Verbindungsstelle der
zugänglichen Leitungsteile
werden. Kommt nun der Sensorkopf des
Gerätes in die „Gaswolke" , wird das vorhan-
dene Gas angesaugt, wirkt auf den gasemp-
findlichen Halbleiter und wird zur Anzeige
gebracht. Für die Konzentrationsanzeige
werden je nach Stärke der Gaskonzentration
etwa 2 – 3 s benötigt.
Das bedeutet für die Prüfpraxis: Ein nur kur-
zes Heranführen an die Verschraubung oder
Verbindung reicht für ein Erkennen kleiner
Gasausströmungen nicht aus.
Gas
95980019
DE
„abgespürt"
