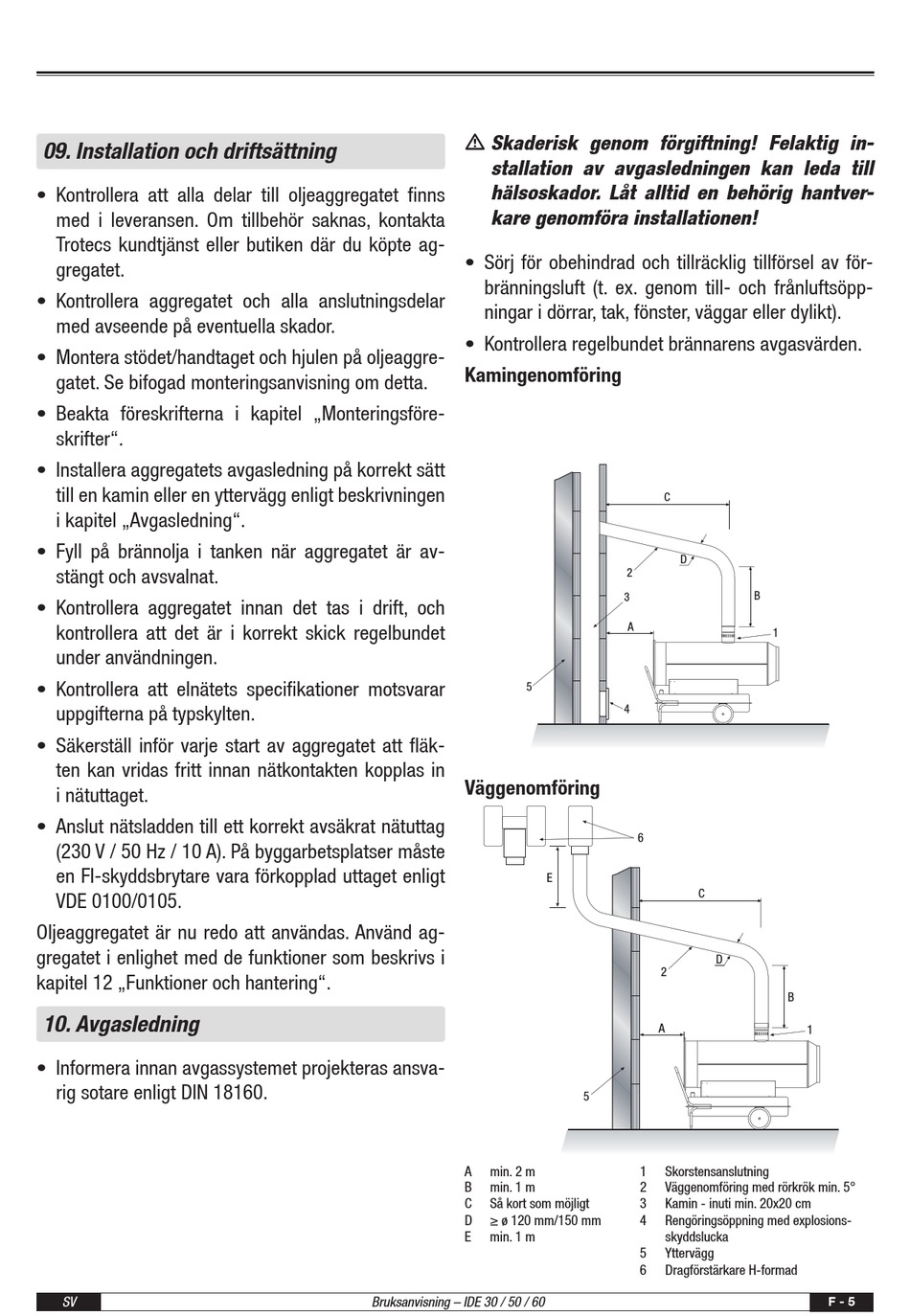

09. Installation och driftsättning
• Kontrollera att alla delar till oljeaggregatet finns
med i leveransen. Om tillbehör saknas, kontakta
Trotecs kundtjänst eller butiken där du köpte ag-
gregatet.
• Kontrollera aggregatet och alla anslutningsdelar
med avseende på eventuella skador.
• Montera stödet/handtaget och hjulen på oljeaggre-
gatet. Se bifogad monteringsanvisning om detta.
• Beakta föreskrifterna i kapitel „Monteringsföre-
skrifter".
• Installera aggregatets avgasledning på korrekt sätt
till en kamin eller en yttervägg enligt beskrivningen
i kapitel „Avgasledning".
• Fyll på brännolja i tanken när aggregatet är av-
stängt och avsvalnat.
• Kontrollera aggregatet innan det tas i drift, och
kontrollera att det är i korrekt skick regelbundet
under användningen.
• Kontrollera att elnätets specifikationer motsvarar
uppgifterna på typskylten.
• Säkerställ inför varje start av aggregatet att fläk-
ten kan vridas fritt innan nätkontakten kopplas in
i nätuttaget.
• Anslut nätsladden till ett korrekt avsäkrat nätuttag
(230 V / 50 Hz / 10 A). På byggarbetsplatser måste
en FI-skyddsbrytare vara förkopplad uttaget enligt
VDE 0100/0105.
Oljeaggregatet är nu redo att användas. Använd ag-
gregatet i enlighet med de funktioner som beskrivs i
kapitel 12 „Funktioner och hantering".

10. Avgasledning

• Informera innan avgassystemet projekteras ansva-
rig sotare enligt DIN 18160.
SV
m Skaderisk genom förgiftning! Felaktig in-
stallation av avgasledningen kan leda till
hälsoskador. Låt alltid en behörig hantver-
kare genomföra installationen!
• Sörj för obehindrad och tillräcklig tillförsel av för-
bränningsluft (t. ex. genom till- och frånluftsöpp-
ningar i dörrar, tak, fönster, väggar eller dylikt).
• Kontrollera regelbundet brännarens avgasvärden.
Kamingenomföring
5
Väggenomföring
A min. 2 m
B min. 1 m
C Så kort som möjligt
D ≥ ø 120 mm/150 mm
E min. 1 m
Bruksanvisning – IDE 30 / 50 / 60
C
D
2
3
A
4
6
E
C
D
2
A
5
1 Skorstensanslutning
2 Väggenomföring med rörkrök min. 5°
3 Kamin - inuti min. 20x20 cm
4 Rengöringsöppning med explosions-
skyddslucka
5 Yttervägg
6 Dragförstärkare H-formad
B
1
B
1
