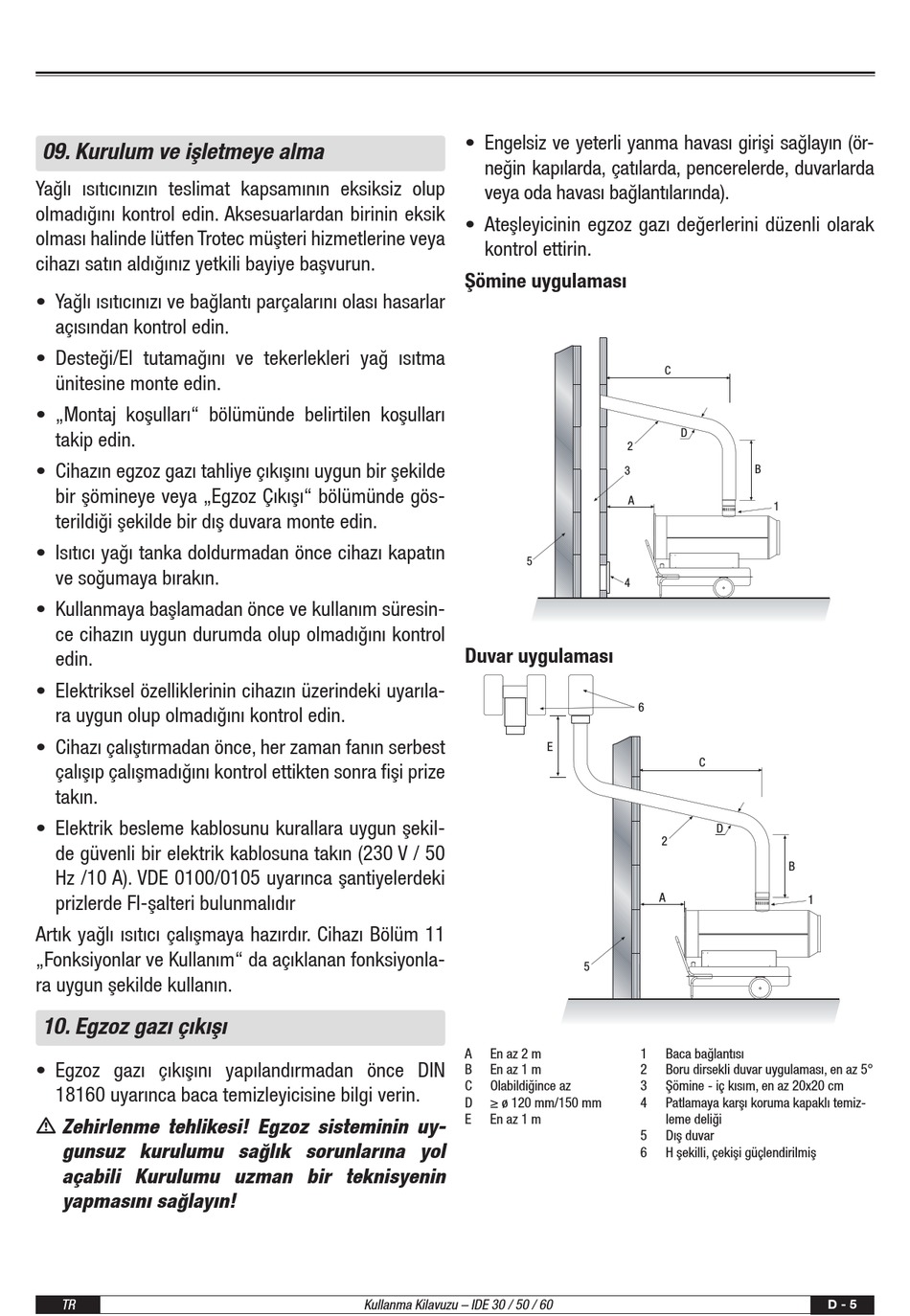

09. Kurulum ve işletmeye alma
Yağlı ısıtıcınızın teslimat kapsamının eksiksiz olup
olmadığını kontrol edin. Aksesuarlardan birinin eksik
olması halinde lütfen Trotec müşteri hizmetlerine veya
cihazı satın aldığınız yetkili bayiye başvurun.
• Yağlı ısıtıcınızı ve bağlantı parçalarını olası hasarlar
açısından kontrol edin.
• Desteği/El tutamağını ve tekerlekleri yağ ısıtma
ünitesine monte edin.
• „Montaj koşulları" bölümünde belirtilen koşulları
takip edin.
• Cihazın egzoz gazı tahliye çıkışını uygun bir şekilde
bir şömineye veya „Egzoz Çıkışı" bölümünde gös-
terildiği şekilde bir dış duvara monte edin.
• Isıtıcı yağı tanka doldurmadan önce cihazı kapatın
ve soğumaya bırakın.
• Kullanmaya başlamadan önce ve kullanım süresin-
ce cihazın uygun durumda olup olmadığını kontrol
edin.
• Elektriksel özelliklerinin cihazın üzerindeki uyarıla-
ra uygun olup olmadığını kontrol edin.
• Cihazı çalıştırmadan önce, her zaman fanın serbest
çalışıp çalışmadığını kontrol ettikten sonra fişi prize
takın.
• Elektrik besleme kablosunu kurallara uygun şekil-
de güvenli bir elektrik kablosuna takın (230 V / 50
Hz /10 A). VDE 0100/0105 uyarınca şantiyelerdeki
prizlerde FI-şalteri bulunmalıdır
Artık yağlı ısıtıcı çalışmaya hazırdır. Cihazı Bölüm 11
„Fonksiyonlar ve Kullanım" da açıklanan fonksiyonla-
ra uygun şekilde kullanın.
10. Egzoz gazı çıkışı
• Egzoz gazı çıkışını yapılandırmadan önce DIN
18160 uyarınca baca temizleyicisine bilgi verin.
m Zehirlenme tehlikesi! Egzoz sisteminin uy-
gunsuz kurulumu sağlık sorunlarına yol
açabili Kurulumu uzman bir teknisyenin
yapmasını sağlayın!
TR
• Engelsiz ve yeterli yanma havası girişi sağlayın (ör-
neğin kapılarda, çatılarda, pencerelerde, duvarlarda
veya oda havası bağlantılarında).
• Ateşleyicinin egzoz gazı değerlerini düzenli olarak
kontrol ettirin.
Şömine uygulaması
5
Duvar uygulaması
A En az 2 m
B En az 1 m
C Olabildiğince az
D ≥ ø 120 mm/150 mm
E En az 1 m
Kullanma Kilavuzu – IDE 30 / 50 / 60
C
D
2
3
A
4
6
E
C
D
2
A
5
1 Baca bağlantısı
2 Boru dirsekli duvar uygulaması, en az 5°
3 Şömine - iç kısım, en az 20x20 cm
4 Patlamaya karşı koruma kapaklı temiz-
leme deliği
5 Dış duvar
6 H şekilli, çekişi güçlendirilmiş
B
1
B
1
D - 5
