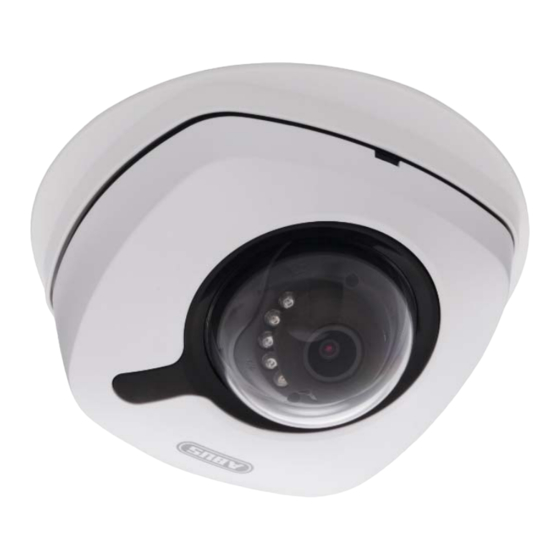

Abus IPCB42510A Installationsanleitung

Abus IPCB42510A Installationsanleitung

Vorschau ausblenden Andere Handbücher für IPCB42510A:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

IPCB42510A / IPCB42510B / IPCB42510C /
IPCB42515A
IPCB44510A / IPCB44510B / IPCB44510C
D
Installationsanleitung
uk
Installation manual
Version 10/2018

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Abus IPCB42510A

  • Seite 1 IPCB42510A / IPCB42510B / IPCB42510C / IPCB42515A IPCB44510A / IPCB44510B / IPCB44510C Installationsanleitung Installation manual Version 10/2018...
  • Seite 2: Einführung

    Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. IPCB42515A Hiermit erklärt ABUS Security-Center, dass das Gerät IPCB42551 der RED-Richtlinie 2014/53/EU entspricht. Das Gerät erfüllt zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:...
  • Seite 3 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................6 SYMBOLERKLÄRUNG ......................6 ANSCHLÜSSE UND FUNKTIONEN ..................7 3.1 S ...................... 7 PANNUNGSVERSORGUNG 3.2 W ) ..............7 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.3 S IPCB42515A) ................7 CHALTEIN AUSGANG 3.4 A IPCB42515A) ..................8 UDIOAUSGANG 3.5 WPS F IPCB42515A) ..................
  • Seite 6: Bestimmungsgemäße Verwendung

    Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.
  • Seite 7: Anschlüsse Und Funktionen

    3. Anschlüsse und Funktionen 3.1 Spannungsversorgung ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. 12 VDC, Hohlstecker, 5,5 x 2,1 mm 3.2 Wiederherstellen der Einstellungen (Reset) 1. Machen Sie die Kamera spannungslos. 2.
  • Seite 8: Audioausgang ( Nur Ipcb42515A)

    3.4 Audioausgang (nur IPCB42515A) Bezeichnung Anschlusshinweise Audioausgang „A“ Impedance: 600 Ω Frequenzgang: 20 Hz – 20 kHz „GND“ Ausgangsleitung: 20 mW @ 16 Ω 3.5 WPS Funktion (nur IPCB42515A) 1. Aktivieren Sie die WPS-Funktion am Router. 2. Drücken Sie anschließend (innerhalb von 120 Sekunden) die WPS-Taste (Beschriftung „RST/WPS“) für ca.
  • Seite 9: Hinweis Zur Verwendung Der Integrierten Ir-Leds

    3.7 Hinweis zur Verwendung der integrierten IR-LEDs Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein.
  • Seite 10: Wartung Und Reinigung

    4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
  • Seite 11 IPCB42510A / IPCB42510B / IPCB42510C / IPCB42515A IPCB44510A / IPCB44510B / IPCB44510C Installation manual Version 10/2018 English translation of the original German user manual. Retain for future reference.
  • Seite 12 Introduction Dear Customer, Thank you for purchasing this product. IPCB42510A This device complies with the requirements of the following EU directives: the EMC Directive (2014/30/EU) and the RoHS Directive (2011/65/EU). IPCB42510B This device complies with the requirements of the following EU directives: the EMC Directive (2014/30/EU) and the RoHS Directive (2011/65/EU).
  • Seite 13 This user manual has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
  • Seite 14: Important Safety Information

    Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information.
  • Seite 15 Contents INTENDED USE ........................16 EXPLANATION OF SYMBOLS ................... 16 CONNECTIONS AND FUNCTIONS ..................17 3.1 P ........................17 OWER SUPPLY 3.2 C ) ................17 ALL FACTORY DEFAULT SETTINGS ESET 3.3 S IPCB42515A) ..............17 WITCHING INPUT OUTPUT ONLY 3.4 A IPCB42515A) ..................
  • Seite 16: Intended Use

    You can download a PDF version of the user manuals in your language at www.abus.com via the product search.
  • Seite 17: Connections And Functions

    3. Connections and functions 3.1 Power supply ATTENTION! Before you begin the installation, make sure that the supply voltage and the nominal voltage of the camera match. 12 VDC, round plug, 5,5 x 2,1 mm 3.2 Call factory default settings (Reset) 1.
  • Seite 18: Audio Output (Only Ipcb42515A)

    3.4 Audio output (only IPCB42515A) Description Connection information Audio output „A“ Impedance: 600 Ω Frequency range: 20 Hz – 20 kHz „GND“ Output power: 20 mW @ 16 Ω 3.5 WPS function (only IPCB42515A) 1. Activate the WPS function on the router. 2.
  • Seite 19: Notes To The Usage Of Internal Ir Leds

    3.7 Notes to the usage of internal IR LEDs The IR range is strongly dependent on the environmental conditions. If the area in the camera's field of view reflects poorly or if there are no objects within the max. illumination range, the brightness of the video image at night may be too low. This will result in poor usability of the video image.
  • Seite 20: Maintenance And Cleaning

    4. Maintenance and cleaning 4.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
