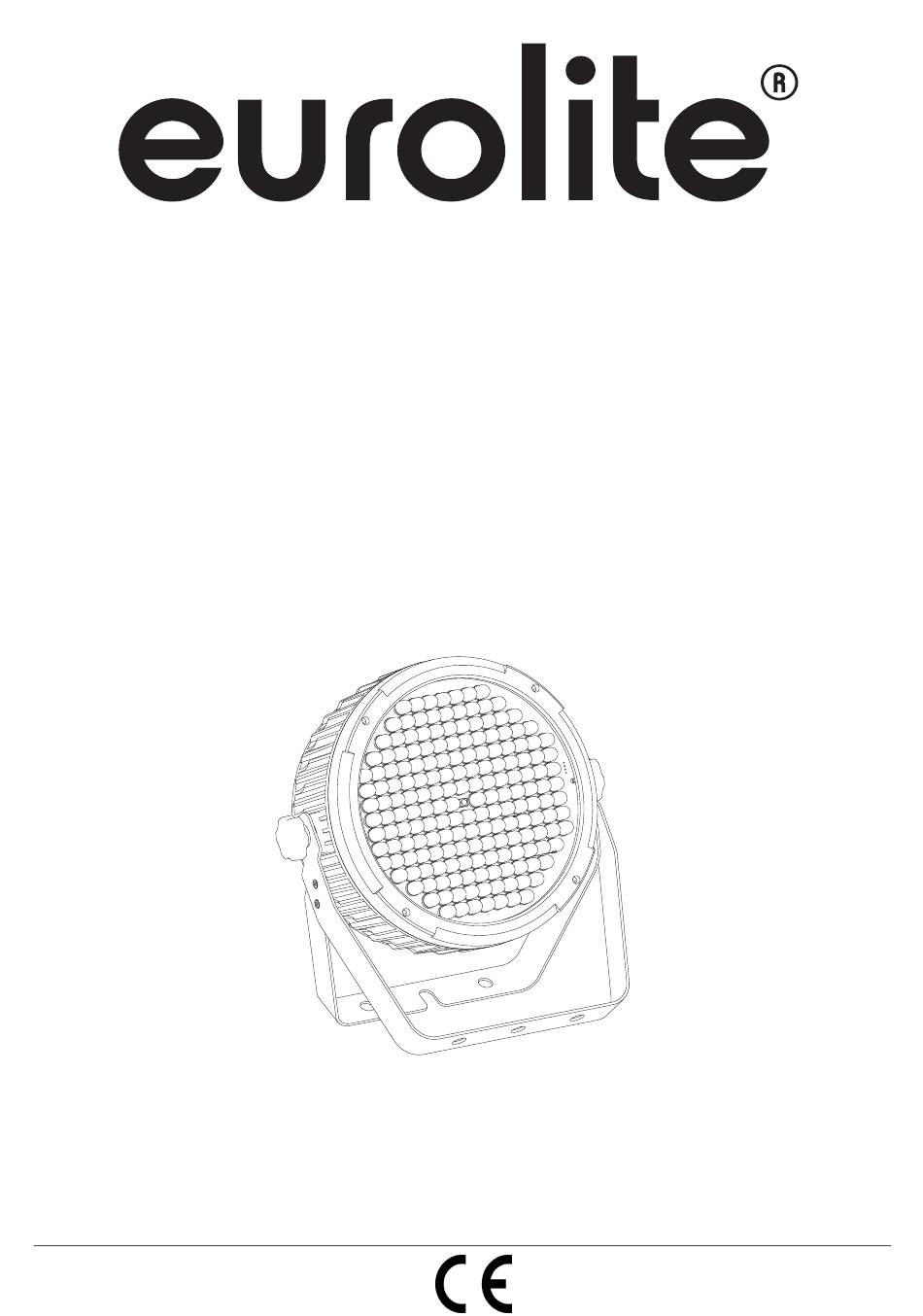

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED SLS LED SLS LED SLS LED SLS- - - - 184 RGB 10mm 184 RGB 10mm 184 RGB 10mm 184 RGB 10mm Floor Floor Floor Floor © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Control Board DMX-CONTROLLED OPERATION ..........................24 DMX-Mode DMX protocol EUROLITE IR-7 remote control CLEANING AND MAINTENANCE ........................... 26 Replacing the fuse TECHNICAL SPECIFICATIONS ............................27 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SLS-184 RGB 10mm Floor entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse II.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 100 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
Für hängende als auch stehende Installation geeignet • Zweiter Montagebügel für sicheren Halt beim Aufstellen • Komfortable Adressierung und Einstellung über Steuereinheit mit LED-Anzeige und 4 Bedientasten • Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten • • Funktionen: statische Farben,... -
Seite 7: Installation
hinten (4) DMX-In Einbaustecker MODE UP DOWN ENTER SAFETY ROPE (5) DMX-Out Einbaubuchse (6) LED Anzeige mit Bedientasten (7) Mikrofon XLR occupation: 1: Ground 2: Signal (-) (8) Fangsicherung 3: Signal (+) (9) Netzanschluss (Kaltgeräteeinbaubuchse) DMX OUT DMX IN mit Sicherungshalter FUSE: T 1 A, 250 V POWER OUT (10) Power Out... - Seite 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
-
Seite 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. -
Seite 10: Anschluss Zwischen Geräten
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SLS-184 RGB 10mm Floor den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. -
Seite 11: Funktion
Modus Programm Funktion Au-1 Auto Programme (Master-Modus) Programm 1 Auto Au-2 Programm 2 Au-3 Programm 3 So-1 Musikgesteuerter Modus (Master-Modus) Programm 1 Sound So-2 Programm 2 So-3 Programm 3 Gewünschte Geschwindigkeit einstellen Speed SP 1—SP9 (zunehmend) Mikrofonempfindlichkeit Sensitivity Se 1—Se9 Musikgesteuerter Modus Programm läuft bei Musikpausen oder fehlendem Bassschlag weiter... -
Seite 12: Dmx-Gesteuerter Betrieb
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED SLS-184 RGB 10mm Floor über Ihren Controller ansteuern. DMX-Protokoll... -
Seite 13: Kanal-Modus
Zunehmende Geschwindigkeit im Auto- / Musikgesteuerter Geschwindigkeit 000 - 255 Modus über DMX Fernbedienung EUROLITE IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Unter Menüpunkt InFr, drücken Sie die ENTER-Taste zur Aktivierungs-Bestätigung. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. -
Seite 14: Reinigung Und Wartung
ACHTUNG! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Nur durch denselben Typ ersetzen. Alte und verbrauchte Batterien bitte fachgerecht entsorgen. Diese gehören nicht in den Hausmüll! Taste (Schritt 1) Schritt 2 Beschreibung BLACKOUT Blackout AUTO Interne Programme SOUND Musikgesteuerte Interne Programme STROBE Strobe-Effekt - verfügbar für AUTO / SOUND Programme SPEED... -
Seite 15: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 20 W Anzahl der DMX Kanäle: 4/5/7 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Maximale Umgebungstemperatur T 45° C Max. Leuchtentemperatur im Beharrungszustand T 55° C Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung:... -
Seite 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED SLS-184 RGB 10mm Floor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 17: Health Hazard
This device falls under protection-class II and features a protective insulation. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. - Seite 18 When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety of others! This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog may harm the device.
-
Seite 19: Description
• Comfortable addressing and setting via control panel with LED display and four operating buttons • Additional controlling possibility via the EUROLITE IR-7 remote control, included in delivery • Functions: Static colors, RGB color blend, internal programs, dimmer, strobe, sound-control •... -
Seite 20: Installation
rear (4) DMX-In plug MODE UP DOWN ENTER SAFETY ROPE (5) DMX-Out socket (6) LED Display with programming buttons XLR occupation: (7) Microphone 1: Ground 2: Signal (-) 3: Signal (+) (8) Attachment eyelet (9) Power supply with fuseholder DMX IN DMX OUT (10) Power out FUSE: T 1 A, 250 V... -
Seite 21: Danger Of Fire
The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device. -
Seite 22: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the EUROLITE LED SLS-183 RGB 10mm Floor you can find an XLR-jack and an XLR- plug, which can be used for connecting several devices. -
Seite 23: Operation
OPERATION After you connected the spot to the mains, the EUROLITE LED SLS-184 RGB 10mm Floor starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. The device has two operating modes. It can be operated in stand-alone mode via the control board and the remote control or in DMX-controlled mode via any commercial DMX controller. -
Seite 24: Dmx-Controlled Operation
DMX-chain. If several devices are addressed similarly, they will work synchronically. Controlling: After having addressed the LED SLS-184 RGB 10mm Floor, you may now start operating it via your lighting controller. DMX protocol... -
Seite 25: Eurolite Ir-7 Remote Control
Sound mode via DMX 000 - 255 Increasing speed in Auto /Sound modes via DMX Speed via DMX EUROLITE IR-7 remote control The device must be activated for remote control. For this, under menu item “InFr”, press the ENTER button to confirm activation. -
Seite 26: Cleaning And Maintenance
Key (Step 1) Step 2 Description BLACKOUT Blackout AUTO Internal programs SOUND Sound controlled internal programs STROBE Strobe effect - available for AUTO / SOUND programs SPEED Select the desired speed for AUTO / SOUND programs SENSITIVITY Microphone sensitivity DMX/% Enables or disables DMX mode on the device MANUAL Choose R/G/B... -
Seite 27: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 20 W Number of DMX channels: 4/5/7 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T 55° C Min. distance from flammable surfaces: 0.5 m Min.
