Bakpanel - Onkyo LS5200 Bedienungsanleitung

> Innan du börjar > Delarnas namn

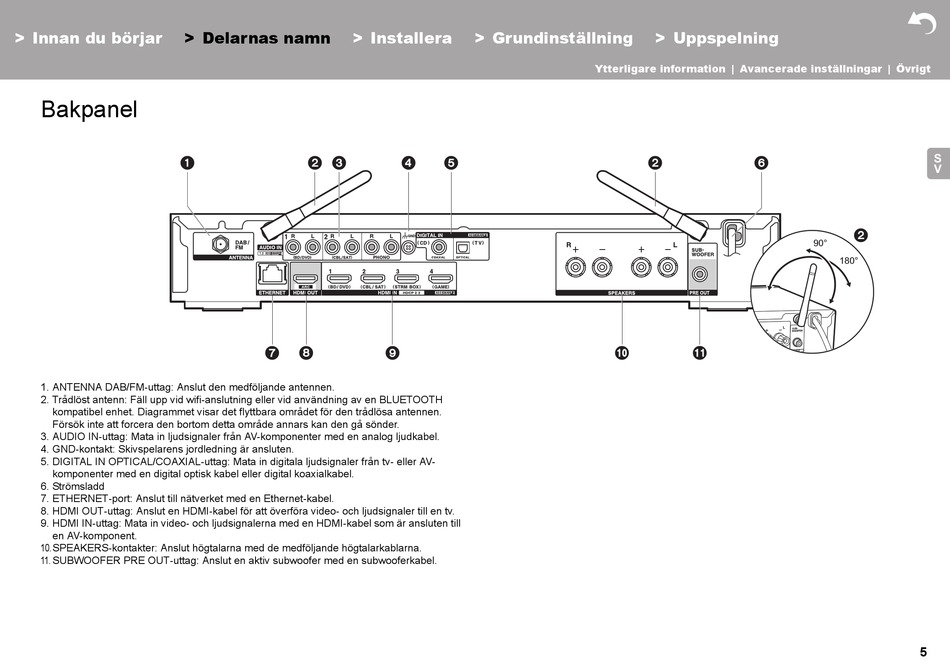

Bakpanel


1. ANTENNA DAB/FM-uttag: Anslut den medföljande antennen.
2. Trådlöst antenn: Fäll upp vid wifi-anslutning eller vid användning av en BLUETOOTH
kompatibel enhet. Diagrammet visar det flyttbara området för den trådlösa antennen.
Försök inte att forcera den bortom detta område annars kan den gå sönder.
3. AUDIO IN-uttag: Mata in ljudsignaler från AV-komponenter med en analog ljudkabel.
4. GND-kontakt: Skivspelarens jordledning är ansluten.
5. DIGITAL IN OPTICAL/COAXIAL-uttag: Mata in digitala ljudsignaler från tv- eller AV-
komponenter med en digital optisk kabel eller digital koaxialkabel.
6. Strömsladd
7. ETHERNET-port: Anslut till nätverket med en Ethernet-kabel.
8. HDMI OUT-uttag: Anslut en HDMI-kabel för att överföra video- och ljudsignaler till en tv.
9. HDMI IN-uttag: Mata in video- och ljudsignalerna med en HDMI-kabel som är ansluten till
en AV-komponent.
10.SPEAKERS-kontakter: Anslut högtalarna med de medföljande högtalarkablarna.
11. SUBWOOFER PRE OUT-uttag: Anslut en aktiv subwoofer med en subwooferkabel.
