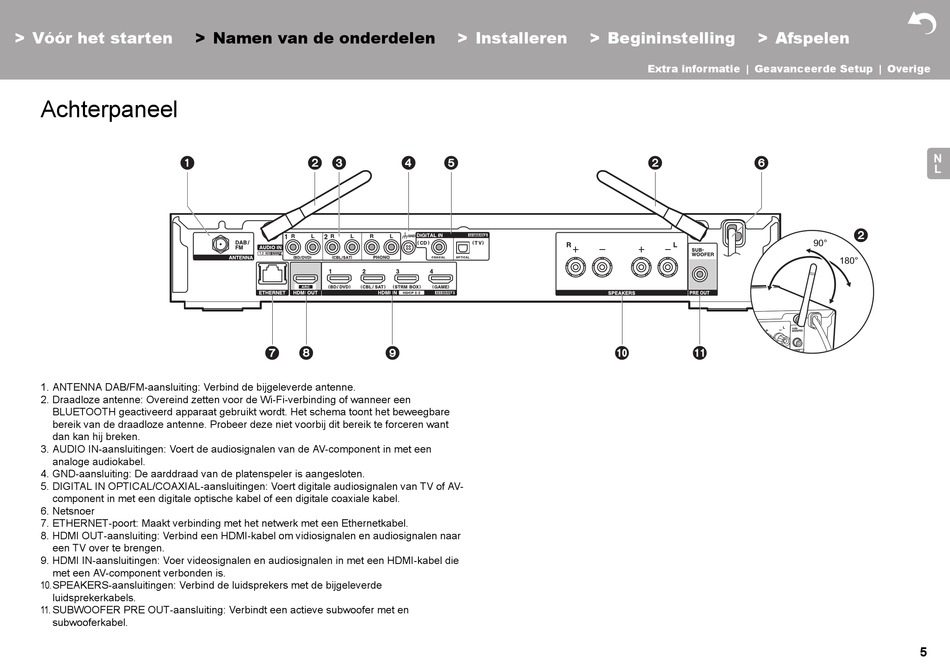

Achterpaneel


1. ANTENNA DAB/FM-aansluiting: Verbind de bijgeleverde antenne.
2. Draadloze antenne: Overeind zetten voor de Wi-Fi-verbinding of wanneer een
BLUETOOTH geactiveerd apparaat gebruikt wordt. Het schema toont het beweegbare
bereik van de draadloze antenne. Probeer deze niet voorbij dit bereik te forceren want
dan kan hij breken.
3. AUDIO IN-aansluitingen: Voert de audiosignalen van de AV-component in met een
analoge audiokabel.
4. GND-aansluiting: De aarddraad van de platenspeler is aangesloten.
5. DIGITAL IN OPTICAL/COAXIAL-aansluitingen: Voert digitale audiosignalen van TV of AV-
component in met een digitale optische kabel of een digitale coaxiale kabel.
6. Netsnoer
7. ETHERNET-poort: Maakt verbinding met het netwerk met een Ethernetkabel.
8. HDMI OUT-aansluiting: Verbind een HDMI-kabel om vidiosignalen en audiosignalen naar
een TV over te brengen.
9. HDMI IN-aansluitingen: Voer videosignalen en audiosignalen in met een HDMI-kabel die
met een AV-component verbonden is.
10.SPEAKERS-aansluitingen: Verbind de luidsprekers met de bijgeleverde
luidsprekerkabels.
11. SUBWOOFER PRE OUT-aansluiting: Verbindt een actieve subwoofer met en
subwooferkabel.
