Onkyo TX-NR626 Kurzanleitung

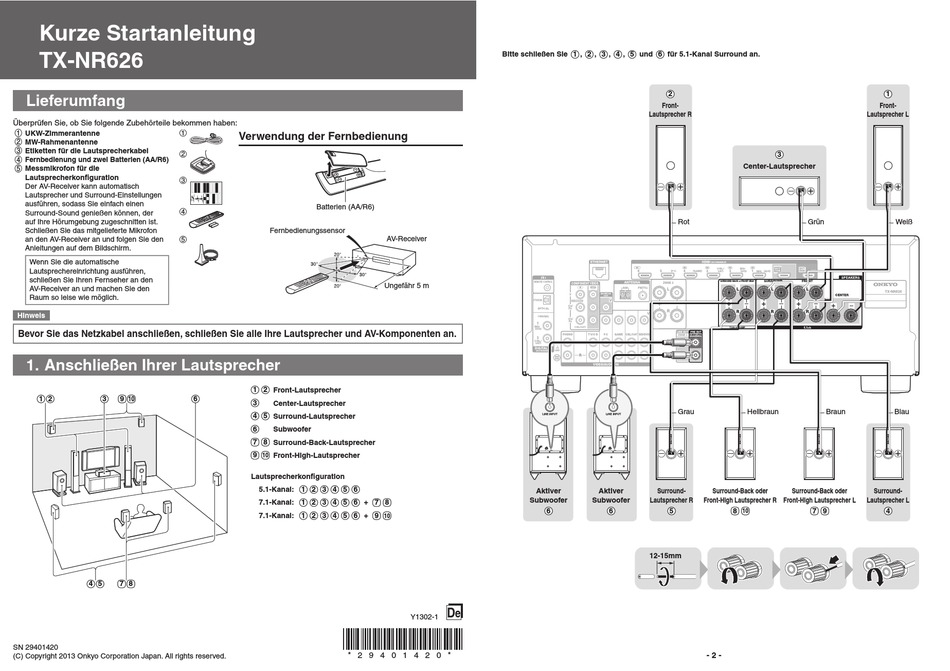

Kurze Startanleitung
TX-NR626
Lieferumfang
Überprüfen Sie, ob Sie folgende Zubehörteile bekommen haben:
a UKW-Zimmerantenne a
b MW-Rahmenantenne
c Etiketten für die Lautsprecherkabel
b
d Fernbedienung und zwei Batterien (AA/R6)
e Messmikrofon für die
Lautsprecherkonfiguration
c
Der AV-Receiver kann automatisch
Lautsprecher und Surround-Einstellungen
ausführen, sodass Sie einfach einen
Surround-Sound genießen können, der d
auf Ihre Hörumgebung zugeschnitten ist.
Schließen Sie das mitgelieferte Mikrofon
an den AV-Receiver an und folgen Sie den
e
Anleitungen auf dem Bildschirm.
Wenn Sie die automatische
Lautsprechereinrichtung ausführen,
schließen Sie Ihren Fernseher an den
AV-Receiver an und machen Sie den
Raum so leise wie möglich.
Hinweis
Bevor Sie das Netzkabel anschließen, schließen Sie alle Ihre Lautsprecher und AV-Komponenten an.
1. Anschließen Ihrer Lautsprecher
1 2 3 9 10 6
4 5 7 8
SN 29401420
(C) Copyright 2013 Onkyo Corporation Japan. All rights reserved.
Verwendung der Fernbedienung
Batterien (AA/R6)
Fernbedienungssensor
AV-Receiver
Ungefähr 5 m
1 2 Front-Lautsprecher
3
Center-Lautsprecher
4 5 Surround-Lautsprecher
6
Subwoofer
7 8 Surround-Back-Lautsprecher
9
10 Front-High-Lautsprecher
Lautsprecherkonfiguration
5.1-Kanal: 1 2 3 4 5 6
7.1-Kanal: 1 2 3 4 5 6 + 7 8
7.1-Kanal: 1 2 3 4 5 6 + 9 10
Y1302-1
* 2 9 4 0 1 4 2 0 *
Bitte schließen Sie 1 , 2 , 3 , 4 , 5 und 6 für 5.1-Kanal Surround an.
Aktiver Aktiver
Subwoofer Subwoofer
6 6
D
e
2
Front-
Lautsprecher R
3
Center-Lautsprecher
Rot Grün
Grau Hellbraun Braun
Surround- Surround-Back oder Surround-Back oder
Lautsprecher R Front-High Lautsprecher R Front-High Lautsprecher L
5 8 10 7 9
12-15mm
- 2 -
1
Front-
Lautsprecher L
Weiß
Blau
Surround-
Lautsprecher L
4
