Schritt 2
KZ11
1

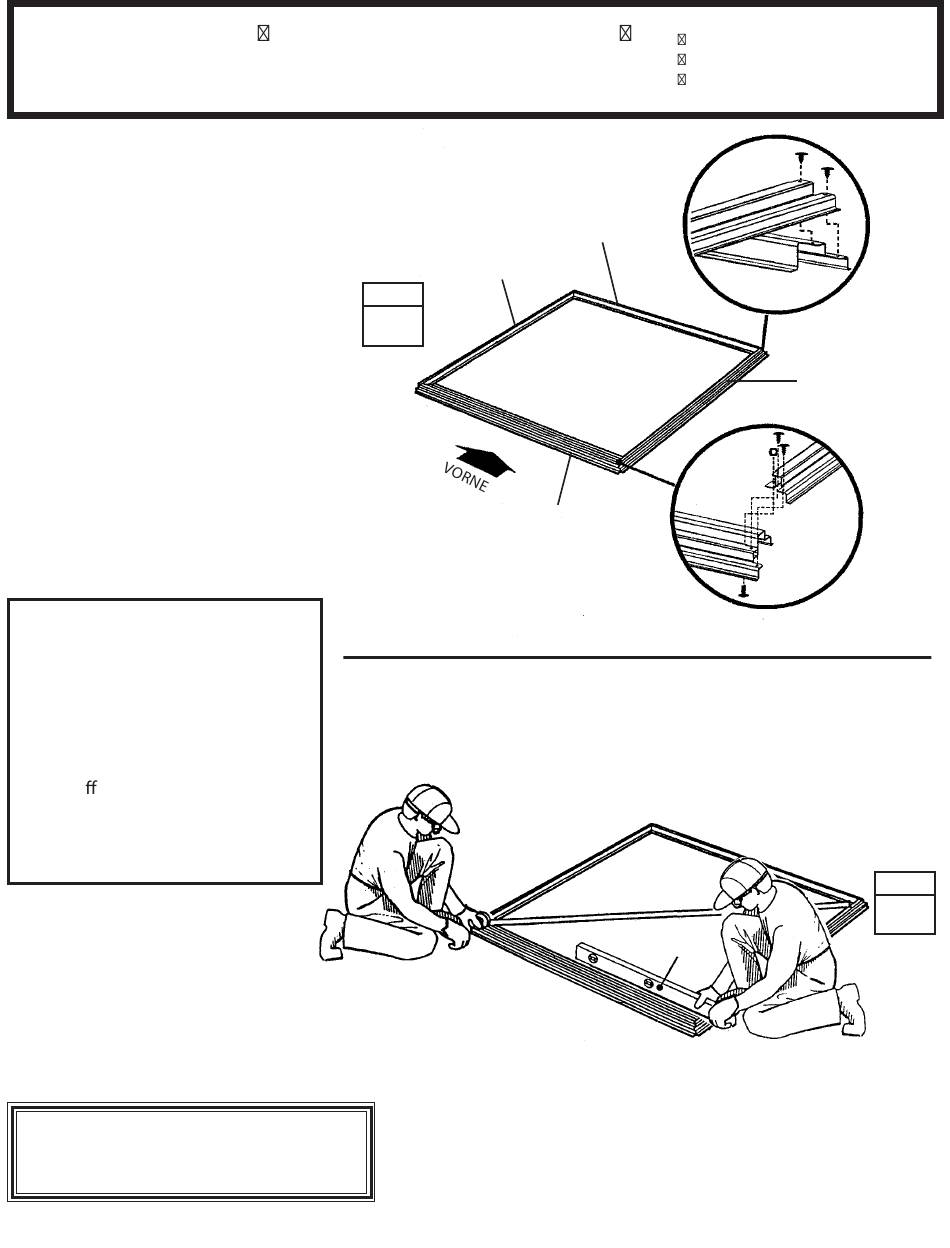

Befestigen Sie die vier Ecken
d e s B o d e n r a h m e n s m i t z w e i
Schrauben an jeder Ecke, wie
gezeigt. An den vorderen Ecken
führen Sie die Schrauben von
unten durch und befestigen Sie sie
mit Muttern auf der Oberseite.
2
Messen Sie den Bodenrahmen
diagonal. Wenn die Diagonalen
gleigh sind, ist der Bodenrahmen
rechtwinklig.
HINWEIS
Zu diesem Zeitpunkt die
Bodenrahmen nicht am
Fundament befestigen. Das
Gerätehaus wird erst nach der
Montage verankert. Falls ein
Arrow-Fundamentbausatz benutzt
wird, tri t der obige Hinweis nicht
zu. Befolgen Sie in diesem Fall
die Anleitung für den
Fundamentbausatz.
Der Bodenrahmen muß rechtwinklig
und eben sein, oder die Bohrungen
decken sich nicht.
Hierzu benötigen Sie folgende Teile
Bodenrahmen
SCHRITT
1
8972
8971
9458
Der Bodenrahmen ist rechtwinklig,
wenn die Diagonale gleich sind.
Wasserwaage
11
9458 Bodenrahmen, vorn (1)
8972 Bodenrahmen, hinten (1)
8971 Bodenrahmen, Seite (2)
HINTEN
RECHT
8971
8972
8971
VORNE
RECHT
8971
9458
SCHRITT
2
