Busch-Jaeger 6136/100M-101 Bedienungsanleitung Seite 10

GER

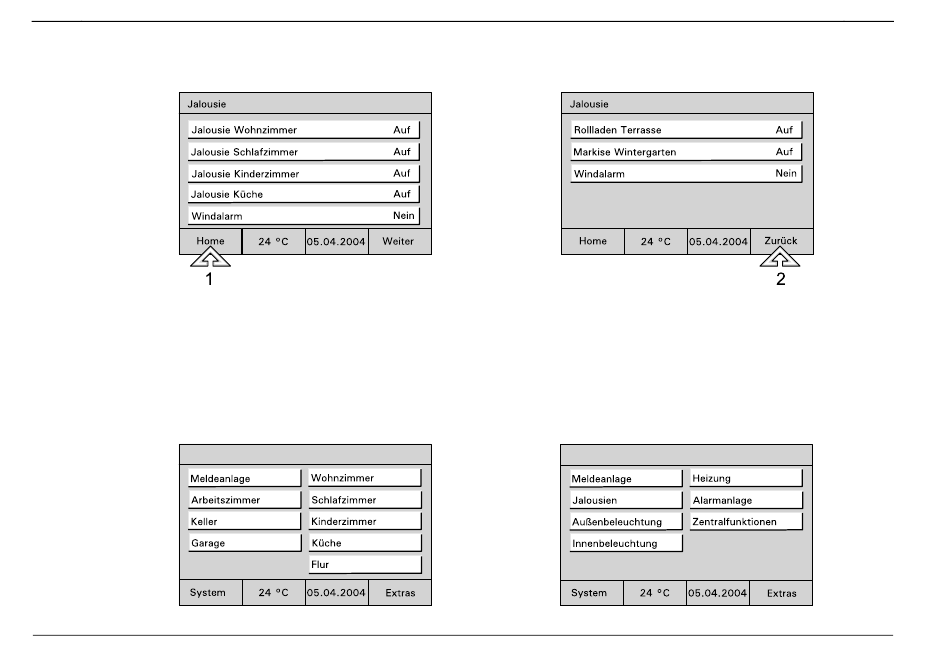

Mit den Schaltflächen „1" (Fig.4) und „2" (Fig.5) oder jeder anderen Schaltfläche können Sie
zwischen den verschiedenen Bildschirmansichten wechseln.
In den Raumpaneln 6136/xx und 6936/xx können bis zu 8 und in den Controlpaneln 6136/xx
und 6936/xx bis zu 21 Bedienseiten angelegt werden.
Alle Seiten können individuell an das Projekt angepasst werden. Ein sinnvoller Seitenaufbau
kann z.b. raumorientiert sein (Fig 6) oder funktionsorientiert (Fig 7). Es ist (abhängig von der
Programmierung) möglich direkt über die Bedienflächen zu schalten oder ein Pop-Up Fenster
aufzurufen von dem aus Schaltvorgänge ausgelöst werden (Fig 11)
10
Fig. 4
Fig. 6
Fig. 5
Fig. 7
