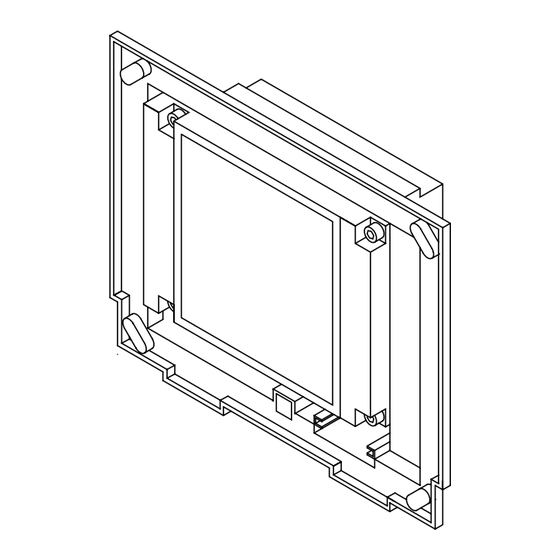

Raumpanel
Controlpanel 6136/100M-101
Controlpanel 6136/100C-101
Controlpanel 6136/100CB-101
Bedienungsanleitung
GER
Operating Instructions
ENG
Mode d'emploi dans votre langue v. page 5
FRA
Bedieningshandleiding zie pagina 5
DUT
Bruksanvisning Norsk se side 5
NOR
Bruksanvisning se sida 5
SWE
Käyttöohjeet suomeksi katso sivu numero 5
FIN
CHI
中文操作说明在第5页

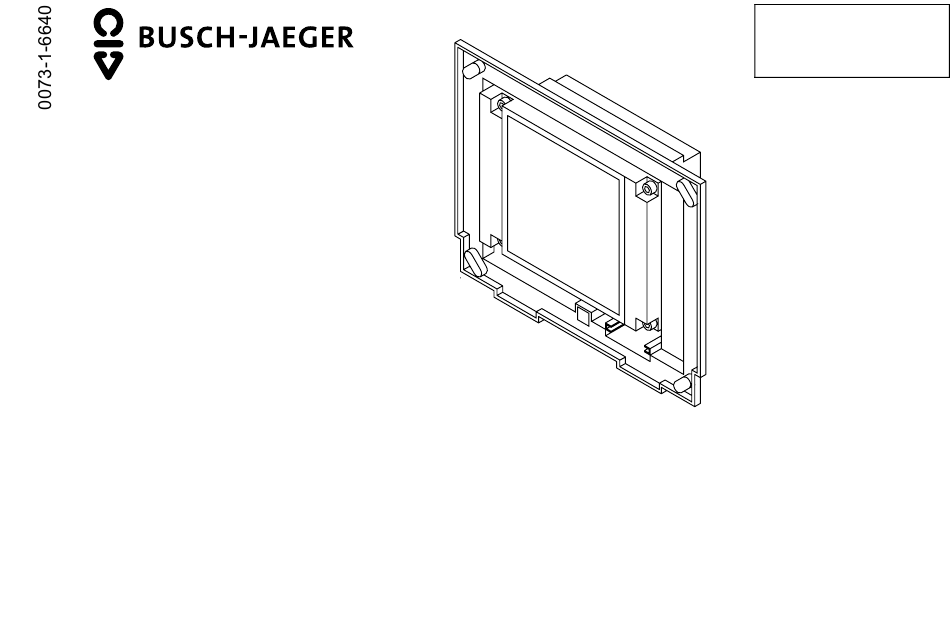

6136/30M-101
6936/30M-101
6936/100M-101
6936/100C-101
6936/100CB-101
0073-1-6640
Rev. 1
24.01.2006
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Busch-Jaeger 6136/100M-101
Inhaltszusammenfassung für Busch-Jaeger 6136/100M-101
- Seite 1 0073-1-6640 Rev. 1 Raumpanel 6136/30M-101 24.01.2006 6936/30M-101 Controlpanel 6136/100M-101 6936/100M-101 Controlpanel 6136/100C-101 6936/100C-101 Controlpanel 6136/100CB-101 6936/100CB-101 Bedienungsanleitung Operating Instructions Mode d'emploi dans votre langue v. page 5 Bedieningshandleiding zie pagina 5 Bruksanvisning Norsk se side 5 Bruksanvisning se sida 5 Käyttöohjeet suomeksi katso sivu numero 5...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt ................................3 Sicherheit ..............................5 Technische Daten............................6 Geräteansicht .............................. 7 Funktionsübersicht ............................. 8 Bedienung ..............................9 Touchscreen ............................9 Grundlagen ............................9 Bildschirm sichern ..........................11 Systemeinstellungen .......................... 12 Raumtemperaturregler, Klima......................17 6.5.1 Integrierter Raumtemperaturregler ..................18 6.5.2 Externe Raumtemperaturregler ..................... - Seite 4 6.12 Timer/Wecker ............................. 35 Fernbedienung............................36 Handsender 6010-25 von Busch-Jaeger ................... 36 Handsender BEO4 von Bang & Olufsen.................... 37 7.2.1 Schalten und Dimmen von Leuchten..................38 7.2.2 Aufrufen und Speichern von Lichtszenen ................39 7.2.3 Ausschalten der Verbraucher ....................39 Installation..............................
-
Seite 5: Sicherheit
Reinigung mit einem weichen Tuch und handelsüblichem Glasreiniger. Informations d'emploi dans votre langue vous trouvez dans votre banque de données de produits CD-Rom ou dans l'internet sous www.busch-jaeger.de Gebruikersinformatie in het Nederlands vindt u op uw actuele productdatabank CD-rom of om te downloaden op www.busch-jaeger.de... -
Seite 6: Technische Daten
Technische Daten Nennspannung 230V ±10%, ~50 Hz/60 Hz Leistungsaufnahme < 20VA Betriebstemperatur 0°C bis +45°C Lagerung -20°C bis +60°C Anschluss an Bus (TP) Busklemmblock Raumtemperaturregler Messbereich 0°C bis +40°C Maße inkl. Rahmen (B x H x T) 218mm x 185mm x 67mm UP-Montagedose Maße (B x H x T) 200mm x 164mm x 60mm... -
Seite 7: Geräteansicht
Geräteansicht 1 Display 320 x 240 Bildpunkte 2 MMC/SD-Kartenleser Fig.1... -
Seite 8: Funktionsübersicht
Funktionsübersicht Funktion 6136/30M-101 6136/100M-101 6136/100C-101 6936/30M-101 6936/100M-101 6936/100C-101 6136/100CB-101 6936/100CB-101 Summe der Bedienfunktionen Umfang Szenen 32 Szenen, 10 32 Szenen, 20 32 Szenen, 20 Aktorgruppen Aktorgruppen Aktorgruppen Umfang Zeitprogramme 5 Kanäle mit je 5 20 Kanäle mit je 20 Kanäle mit je... -
Seite 9: Bedienung
Bedienung Touchscreen Der Bildschirm besitzt eine Oberfläche, die auf Berührung reagiert (Touchscreen). Berühren Sie zum Navigieren in der Steuerung die Schaltflächen auf der Bedienoberfläche. Verwenden Sie hierzu den mitgelieferten Stift oder einen Finger. Fig.2 Grundlagen Die Funktionalität des Raum-\Controlpanels ist software-abhängig und richtet sich nach dem gespeicherten Projekt. - Seite 10 Mit den Schaltflächen „1“ (Fig.4) und „2“ (Fig.5) oder jeder anderen Schaltfläche können Sie zwischen den verschiedenen Bildschirmansichten wechseln. Fig. 4 Fig. 5 In den Raumpaneln 6136/xx und 6936/xx können bis zu 8 und in den Controlpaneln 6136/xx und 6936/xx bis zu 21 Bedienseiten angelegt werden. Alle Seiten können individuell an das Projekt angepasst werden.
-
Seite 11: Bildschirm Sichern
Medien- Sofern bei der Konfiguration des Raum- seiten /Controlpanels angelegt, können Audio- und Videogeräte direkt über Symbolflächen angesteuert werden (Zusatzgeräte zur Umsetzung der EIB-Befehle notwendig). Fig. 8 Bildschirm sichern Zur Sicherung des Gerätes vor unbefugter oder unbeabsichtigter Benutzung rufen Sie die Grundseite auf und drücken länger als 3 Sekunden auf den Titel der Startseite links oben im Display. -
Seite 12: Systemeinstellungen
Systemeinstellungen Wählen Sie auf der Hauptseite die Schaltfläche „System“ um die Grundeinstellungen des Gerätes abzurufen und ggf. anzupassen oder ein neues Projekt zu übertragen. Der Zugriff auf die Systemeinstellungen kann über einen PIN-Code gesichert oder vollständig gesperrt werden. Sind die Systemeinstellungen gesperrt, können sie vom Anwender nicht geöffnet oder verändert werden. -
Seite 13: Displaybeleuchtung
Zeit ● Stellen Sie mit den Pfeiltasten die korrekte Uhrzeit ein. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 12 Displaybe- Zur Energieeinsparung schaltet sich die leuchtung Displaybeleuchtung automatisch aus, wenn keine Bedienung erfolgt. ● Wählen Sie die gewünschte Abschaltzeit aus der Liste oder deaktivieren Sie die automatische Abschaltung. - Seite 14 Lautstärke Achtung! Diese Einstellungen gelten auch für die Alarmtöne. ● Stellen Sie die Lautstärke der Tonmeldungen über den Schieberegler oder die Pfeiltasten ein. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 14 ● Stellen Sie die Bildschirmhelligkeit und den Kontrast/ Kontrast über die Schieberegler ein.
- Seite 15 Alarm- ● Den Ton für die Alarmmeldung können Sie meldung aus der Liste auswählen. ● Sie können den ausgewählten Ton ggf. noch testen. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 17 Timer/ ● Den Ton für den Timer/Wecker können Sie Wecker aus der Liste auswählen.
- Seite 16 Tasten- ● Den Kontrollton für die Bedienung der klick Schaltflächen können Sie ein- oder ausschalten. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 20 Touch- Ein Abgleich des Touch-Displays ist abgleich normalerweise nicht erforderlich. Sollten Sie trotzdem öfter „daneben liegen“, führen Sie einen Touchabgleich aus.
-
Seite 17: Raumtemperaturregler, Klima
Inbetrieb- Rufen Sie die Inbetriebnahme nur auf, wenn das nahme Gerät neu programmiert werden soll. ● Siehe hierzu Kapitel „Programmierung“. Fig. 23 Synchro- Die Ganggenauigkeit der im Gerät integrierten nisation Uhr können sie entweder über das Stromnetz der Uhr oder einen Quarz sicherstellen (synchronisieren). Die Synchronisation über den internen Quartz ist immer dann erforderlich wenn das Raum- /Controlpanel in nicht stabilen Stromnetzen... -
Seite 18: Integrierter Raumtemperaturregler
6.5.1 Integrierter Raumtemperaturregler ● Wählen Sie auf der Hauptseite die Schalt- fläche mit der Raumtemperaturanzeige um die Einstellung des integrierten Raumtemperaturreglers (RTR) abzurufen und ggf. anzupassen. Der aktuelle Betrieb des RTR (Heizen/Kühlen) wird als Symbol auf der Grundseite angezeigt. Fig. 25 RTR- 1 Stand-by: Die Komforttemperatur wird Betriebs-... -
Seite 19: Externe Raumtemperaturregler
● Wählen Sie eine gewünschte Betriebsart einstellen aus. ● Stellen Sie den gewünschten Sollwert über die Pfeiltasten ein. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 27 6.5.2 Externe Raumtemperaturregler ● Wählen Sie auf einer Bedienseite die Schaltfläche „Heizung“ (oder eine entsprechende Schaltfläche). -
Seite 20: Zeitprogramme
RTR- ● Einen gewünschten RTR wählen. anzeigen ● Die aktuelle Betriebsart wird angezeigt und bzw. kann ggf. verstellt werden. umstellen ● Die zu verstellende Betriebsart auswählen. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 30 Zeitprogramme Alle Schaltfunktionen für Beleuchtung, Jalousie oder Heizung lassen sich auch automatisch über Zeitprogramme steuern. -
Seite 21: Zeitprogramme Aufrufen/Bearbeiten
6.6.1 Zeitprogramme aufrufen/bearbeiten ● Zum Aufrufen und Bearbeiten der Zeitprogramme wählen Sie die Schaltfläche mit der Datums- Zeitanzeige. – Die möglichen Zeitprogramme werden angezeigt. Fig. 31 ● Wählen Sie das gewünschte Zeitprogramm aus. – Die möglichen Schaltzeiten werden angezeigt. Fig. 32 ●... -
Seite 22: Schaltzeiten Bearbeiten
6.6.2 Schaltzeiten bearbeiten ● Einstellen des Wochentags ● Einstellen der Schaltzeit Fig. Fig. 35 ● Einstellen des Schaltzustands ● Einstellen der Schaltfunktion (siehe Kap. 6/7) Fig. Fig. 37... -
Seite 23: Astrofunktion
6.6.3 Astrofunktion Die Astrofunktion realisiert ein automatisches Anpassen der Schaltzeiten im Jahresverlauf (z.B. Jalousien fahren im Sommer früher auf als im Winter). ● Wählen Sie zum Aktivieren der Astrofunktion die Schaltfläche „Astrofunktion“. – Die Astrofunktion wird angezeigt. Fig. 38 ● Aktivieren Sie die Astrofunktion. Fig. - Seite 24 ● Wählen Sie im zweiten Schritt die Schaltfläche „Sperrzeit“ und geben die gewünschte Zeit ein. Für die Eingabe weiterer Zeiten wechseln Sie zurück zu den Schaltzeiten und wählen dort die nächste Schaltzeit. Fig. 41...
-
Seite 25: Einstellen Pin-Code
6.6.4 Einstellen PIN-Code Bestimmte Einstellungen der Raum-\Controlpanel können mit PIN (Persönliche Identifikations Nummer) gesichert sein. Geben Sie falls erforderlich Ihre PIN über das Tastaturfeld ein. Für jeden Funktionsbereich kann eine andere 4 stellige Nummer gewählt werden. PIN-Code geschützte Bereiche können sein: ●... -
Seite 26: Urlaub Und Anwesenheitssimulation
Urlaub und Anwesenheitssimulation Urlaubs- Sollen bestimmte Zeitprogramme nur während Ihres Urlaubs ( z.B. Temperaturabsenkung) funktion oder nicht während des Urlaubs (z.B. automatisches Außenlicht) ausgeführt werden, kann dies über die Urlaubsfunktion in den Zeitprogrammen eingestellt werden, siehe Kapitel 6.6.2. ● Verfahren Sie zunächst wie in Kapitel 6.6.1 beschrieben. - Seite 27 ● Aktivieren Sie die Urlaubsfunktion. Die Zeitprogramme, die nur oder nicht im Urlaub ausgeführt werden, werden zu den eingestellten Daten aktiviert bzw. deaktiviert. Fig. 45 Anwesen- Um Ihr Haus auch in Abwesenheit bewohnt erscheinen zu lassen, aktivieren Sie die integrierte heitssimu- Anwesenheitssimulation.
-
Seite 28: Licht Und Lichtszenen
Licht und Lichtszenen Durch die individuelle und flexible Belegung der Touch-Bedienflächen lassen sich alle, in die EIB- oder Powernetanlage eingebundenen elektrischen Geräte, insbesondere Leuchten, schalten. Die jeweiligen Schaltzustände werden im Display entweder im Klartext oder in Form von Symbolen (z.B. in Form einer Glühlampe) visualisiert. 6.8.1 Licht steuern ●... - Seite 29 Lichtszenen ● Zum Starten der Lichtszene wählen Sie abrufen auf der Startseite die Schaltfläche für einen Bereich, z.B. „Wohnzimmer“ und dann die Schaltfläche für eine Lichtszene. ● Starten Sie hier die Lichtszene mit der entsprechenden Schaltfläche. Fig. 48 Lichtszenen ● Starten Sie die gewünschte Lichtszene. ändern und ●...
-
Seite 30: Jalousien/Rollladen Steuern
Jalousien/Rollladen steuern Wenn in Ihrem Projekt angelegt, lassen sich alle in Ihre EIB/Powernet Anlage eingebundenen Jalousien und Rollladen ansteuern. Steuern ● Zum Steuern der Rollade wählen Sie auf manuell der Startseite z.B. die Schaltfläche „Rollladen“ und dann die entsprechende Schaltfläche. ●... -
Seite 31: 6.10 Alarm-/Störmeldungen
6.10 Alarm-/Störmeldungen Zur Meldung von Störungen in der EIB-Anlage oder von ausgelösten Alarmen kann das Raum- /Controlpanel Meldungen z.B. den Ausfall der Heizung, oder das Auslösen der Alarmanlage durch Anzeigen auf dem Display melden und verwalten. Alarm- und Liegt eine Meldung vor, wird ein gesondertes Stör- Fenster eingeblendet, in dem die Meldung meldungen... - Seite 32 Mit der Schaltfläche „Liste löschen“ werden alle Einträge gelöscht. Fig. 53 Melde- Das Controlpanel kann als Meldezentrale eingesetzt werden, d.h. es können z.B. Fenster und funktion Türen über angebrachte Fensterkontakte oder auch Räume über installierte Bewegungsmelder (nur beim überwacht werden. Control- Wird im scharfgeschalteten Zustand der Meldeanlage ein Fenster aufgebrochen oder schaltet panel)
- Seite 33 Scharf- ● Zum Scharf-/Unscharf schalten der Unscharf Meldezentrale wählen Sie die Seite schalten „Meldeanlage“ und dann die Schaltfläche der Melde- „Scharf-/Unscharfschaltung“. zentrale Der Betriebszustand der Meldeanlage wird durch ein Symbol angezeigt. Fig. 54 ● Nach der Auswahl „Scharf“ oder „Unscharf“ werden Sie aufgefordert, den PIN-Code einzugeben.
-
Seite 34: 6.11 Information
6.11 Information Über die Infofunktion können Sie jemandem eine Nachricht hinterlassen. Bei Aktivierung der Funktion wird eine leere Displayseite bzw. die letzte gespeicherte Info eingeblendet. Jede Nachricht bleibt solange im Vordergrund bis sie mit „OK“ bestätigt oder mit „Löschen“ gelöscht wird. Das Vorliegen einer Information wird durch ein Symbol angezeigt. -
Seite 35: 6.12 Timer/Wecker
6.12 Timer/Wecker Mit der Funktion „Timer“ wird eine Zeitspanne eingestellt, die nach dem Aktivieren rückwärts zählt (Eieruhr). Mit der Funktion „Wecker“ wird eine bestimmte Uhrzeit eingestellt. In beiden Fällen werden Sie bei Erreichen der eingestellten Zeit mit einem Alarmton darauf aufmerksam gemacht. -
Seite 36: Fernbedienung
Fernbedienung Handsender 6010-25 von Busch-Jaeger Alle Raum- und Controlpanels sind mit einem Infrarot-Empfänger ausgestattet und über die Busch-Jaeger Handsender 6010-25 und 6010-25-500 fernbedienbar. Detaillierte Informationen und Bedienungshinweise finden Sie in der separaten Gebrauchsanweisung zum Handsender. Fig. 60... -
Seite 37: Handsender Beo4 Von Bang & Olufsen
Handsender BEO4 von Bang & Olufsen Der Bang & Olufsen Handsender BEO4 funktioniert nur zusammen mit den Controlpanel 6136/100CB und 6936/100CB. Der IR-Handsender bietet zur Ansteuerung des Raumpanels folgende Möglichkeiten: Light: Änderung der Beleuchtung Record: Speichern einer Lichtszene 0 – 9: Anwahl Leuchte 1 bis 10 Anwahl Lichtszene 1 Anwahl Lichtszene 2 Anwahl Lichtszene 3... -
Seite 38: Schalten Und Dimmen Von Leuchten
7.2.1 Schalten und Dimmen von Leuchten ● Taste „Light“ auf der Fernbedienung drücken. – Im Display der Fernbedienung erscheint der Schriftzug „LIGHT“. Dieser Modus ist für 25 Sekunden aktiv. Danach schaltet das Display wieder auf Audio/Video-Wiedergabe. Ggf. erneut die Taste LIGHT betätigen. ●... -
Seite 39: Aufrufen Und Speichern Von Lichtszenen
7.2.2 Aufrufen und Speichern von Lichtszenen ● Taste „Light“ auf der Fernbedienung drücken. – Im Display der Fernbedienung erscheint der Schriftzug „LIGHT“. Dieser Modus ist für 25 Sekunden aktiv. Danach schaltet das Display wieder auf Audio/Video-Wiedergabe. Ggf. erneut die Taste LIGHT betätigen. ●... -
Seite 40: Installation
Installation Elektrische Installation ® ® ● Geräteanschluss Busch-Installationsbus ● Geräteanschluss Busch-Powernet EIB/KNX Fig. 62 Fig. 63 Keine spannungsführenden Leitungen hinter dem Gerät durch die UP-Dose führen. Trennung von TP-Bus und Netzleitung! -
Seite 41: Montage Raum-/Controlpanel
Montage Raum-/Controlpanel Einbau des Geräts nur in die UP-Dose 6136/UP. 1. Klemmen an den Leitungen (230V, ggf. TP) anbringen (siehe Kapitel „Anschluss“). 2. Klemmen an das Gerät anschließen. 3. Gerät in UP-Montagedose einsetzen und festschrauben (Fig. 64). Fig. 64 4. Rahmen einhängen und mit beiliegender Schraube sichern (Fig. -
Seite 42: Software
2. Produktdatenbank in die ETS importieren. 3. Gerät parametrieren/konfigurieren. Power- 1. Panel-Inbetriebnahmesoftware aus der aktuellen EIB-Datenbank oder von der Power- Projekt 4.x Projekt-CD installieren. 2. Gerät parametrieren/konfigurieren (siehe oben). Die EIB Datenbank können Sie über Busch-Jaeger direkt beziehen oder im Internet unter www.busch-jaeger.de downloaden. -
Seite 43: Programmierung
Programmierung Rufen Sie die „Inbetriebnahme“ im Menü „System“ auf. ● Siehe hierzu Kapitel „Systemeinstellungen“. ● Sie können das Gerät jetzt mit einer SD- /MMC-Karte oder über den Bus programmieren. Fig. 66 Die Programmierung über den Bus kann je nach Konfiguration mehrere Stunden dauern. Programmieren Sie das Gerät nur bei kleineren Projektänderungen über den Bus! Empfehlung: Programmierung mit einer SD-/MMC-Karte vornehmen! Program-... - Seite 44 3. Projekt in der Projektliste markieren und „OK“ Button drücken. 4. Das Projekt wird von der SD-/MMC-Karte in das Raum-\Controlpanel übertragen und startet automatisch. 5. Der Programmiermodus wird automatisch verlassen, die Grundansicht wird angezeigt. Fig. 68 Program- 1. Legen Sie das neue Projekt auf einem PC mierung über den 2.
- Seite 45 Bildschirm Bei der Konfiguration des Gerätes kann die -schoner Verwendung von Bildern als Bildschirm- schoner aktiviert werden (6136/100Cxxx). In diesem Falle können Grafiken mit einer SD-/MMC-Karte in das Controlpanel übertragen werden. Fig. 70 1. SD-Karte in das Controlpanel einführen und Button „Bildschirmschoner“ drücken (Fig.
- Seite 46 Makro- Mit dem Macrorekorder können Sie Rekorder Schaltvorgänge aufzeichnen und ähnlich wie Szenen beliebig oft wiederholen. Bis zu 32 Macros mit jeweils 20 Schaltvorgängen können aufgezeichnet und gespeichert werden. Fig. 71 1. Schaltfläche „Macrorecorder“ durch langen Tastendruck (>3sek) aktivieren (Symbol Kassette im Display).
- Seite 47 Abrufen 1. Schaltfläche „Macrorecorder“ durch kurzen Tastendruck aktivieren. Löschen Makros können durch einfaches "überschreiben" geändert werden. 1. Entsprechende Schaltfläche durch langen Tastendruck aktivieren und Schaltvorgänge wie beschrieben aufzeichen. Durch drücken der Schaltfläche "Nein+Ende" ohne Schaltvorgänge aufgezeichnet zu haben, wird das Makro vollständig gelöscht. Fig.
- Seite 49 0073-1-6640 Rev. 1 Raumpanel 6136/30M-101 24.01.2006 6936/30M-101 Controlpanel 6136/100M-101 6936/100M-101 Controlpanel 6136/100C-101 6936/100C-101 Controlpanel 6136/100CB-101 6936/100CB-101 ENG Operating Instructions...
- Seite 51 Contents Contents ............................... 3 Safety................................5 Technical data ............................. 6 Unit view............................... 7 Function overview............................8 Operation..............................9 Touch screen ............................9 Fundamentals ............................9 Safeguarding the screen........................11 System settings..........................12 Room thermostat, climate ........................17 6.5.1 Integrated room thermostat ....................18 6.5.2 External room thermostats.....................
- Seite 52 Remote control ............................36 Busch-Jaeger hand-held transmitter 6010-25..................36 Bang & Olufsen hand-held transmitter BEO4 ..................37 7.2.1 Switching and dimming of lamps ................... 38 7.2.2 Calling up and saving light scenes ..................39 7.2.3 Switching off the consumers....................39 Installation..............................
-
Seite 53: Safety
Safety Work on the 230 V supply system may only be performed by specialist staff! De-energize mains power supply prior to installation and/or disassembly! A scratched screen surface will affect monitor handling. Never use any hard or sharp-pointed objects for entries on the touch screen monitor. The screen surface may be damaged by such objects! Do not spray any detergents directly on the screen surface. -
Seite 54: Technical Data
Technical data Rated voltage 230V ±10%, ~50 Hz/60 Hz Power consumption < 20VA Operating temperature 0°C to +45°C Storage -20°C to +60°C Bus connection (TP) Bus terminal block Room thermostat measuring range 0°C to +40°C Dimensions incl. frame (W x H x D) 218 mm x 185 mm x 67 mm Flush-mounting box Dimensions (W x H x D) -
Seite 55: Unit View
Unit view 1 Display 320 x 240 pixels 2 MMC/SD card reader Fig.1... -
Seite 56: Function Overview
Function overview Function 6136/30M-101 6136/100M-101 6136/100C-101 6936/30M-101 6936/100M-101 6936/100C-101 6136/100CB-101 6936/100CB-101 Total of functions Scope of scenes 32 scenes, 10 32 scenes, 20 32 scenes, 20 actuator groups actuator groups actuator groups Scope of time programmes 5 channels with 20 channels with... -
Seite 57: Operation
Operation Touch screen The screen has a surface which reacts when touched (touch screen). To navigate in the control system, touch the buttons on the operating surface. Use the supplied pen or a finger to do this. Fig.2 Fundamentals The functions of the room/control panel are software-dependent and are determined by the saved project. - Seite 58 The buttons "1" (Fig. 4) and "2" (Fig. 5) or any other buttons allow changing between the different screen views. Fig. 4 Fig. 5 O On the room panels 6136/xx and 6936/xx, up to 8 operating pages can be programmed and up to 21 operating pages in the control panels 6136/xx and 6936/xx.
-
Seite 59: Safeguarding The Screen
Media Audio and video equipment may be pages controlled directly through icons if this has been implemented during the configuration of the room/control panel (Extra devices to execute the EIB-Telegramms are necessary). Fig. 8 Safeguarding the screen To safeguard the unit against unauthorized or unintended use, call up the main page and press on the start page title on the top left in the display for more than 3 seconds. -
Seite 60: System Settings
System settings Select the "System" button on the main page to access the basic unit settings and to adapt them if required or to transfer a new project. Access to the system settings can be safeguarded by a PIN code or completely blocked. - Seite 61 Time ● Set the correct time using the arrow keys. ● Confirm your entry with "OK". Fig. 12 To save energy, the display lighting switches Display lighting itself off automatically when the unit is not actuated. ● Select the desired "Lighting Off" time from the list or disable the automatic "Lighting Off"...
- Seite 62 Volume Caution! These settings also apply to the alarm sounds. ● Set the volume of sound messages using the slider or the arrow keys. ● Confirm your entry with "OK". Fig. 14 Contrast/ ● Set the screen brightness and the contrast Brightness using the sliders.
- Seite 63 Alert ● You may select the alert message tone message from the list. ● You may also test the selected tone if you wish. ● Confirm your entry with "OK". Fig. 17 ● You may select the timer/alarm clock tone Timer/ Alarm from the list.
- Seite 64 Keypad ● You may enable or disable the signalling tones tone for button actuation. ● Confirm your entry with "OK". Fig. 20 Adjusting the touch display will usually not be Touch adjustment necessary. Should you still go wrong frequently with your pen or your finger, please adjust the touch display.
-
Seite 65: Room Thermostat, Climate
Commis- Call up commissioning only if the unit is to be re- sioning programmed. ● See chapter "Programming". Fig. 23 You can ensure (synchronise) the accuracy of Synchro- nisation of the device-integrated clock either through the Clock power supply network or through a quartz crystal. A synchronisation through the internal quartz crystal is necessary when the room/control panels is used in conjunction with instable power... -
Seite 66: Integrated Room Thermostat
6.5.1 Integrated room thermostat ● Select the room temperature display button on the main page in order to call up or adapt the settings of the integrated room thermostat if necessary. The current operating mode of the room thermostat (heating/cooling) is shown as a symbol on the main page. -
Seite 67: External Room Thermostats
Setting the ● Select the desired operating mode. room ● Set the desired set value using the arrow thermostat keys. ● Confirm your entry with "OK". Fig. 27 6.5.2 External room thermostats ● Select the "Heating system" button on an operating page (or another button as required). -
Seite 68: Time Programmes
Displaying ● Select the desired room thermostat. and/or ● The current operating mode is displayed modifying and can be changed if necessary. the room thermostat ● Select the operating mode to be changed. ● Confirm your entry with "OK". Fig. 30 Time programmes All switching functions for lighting, blinds or the heating system can also be controlled automatically using time programmes. -
Seite 69: Calling Up/Modifying Time Programmes
6.6.1 Calling up/modifying time programmes ● To call up and modify the time programmes, select the button displaying the date/time. – The possible time programmes are displayed. Fig. 31 ● Select the desired time programme. – The possible switching times are displayed. -
Seite 70: Modifying Switching Times
6.6.2 Modifying switching times ● Setting the weekday ● Setting the switching time Fig. Fig. 35 ● Setting the switching status ● Setting the switching function (see chapter 6/7) Fig. Fig. 37... -
Seite 71: Astro Function
6.6.3 Astro function The astro function automatically adapts the switching times to the course of the year (e.g. the blinds open earlier during summer than during winter). ● To activate the astro function, select the "Astro Function" button. – The Astro Function is displayed. Fig. - Seite 72 ● In the second step, select the "Closing Time" button and enter the desired time. To enter further times, go back to the switching times and select the next switching time there. Fig. 41...
-
Seite 73: Setting Of Pin Code
6.6.4 Setting of PIN code Certain settings of the room/control panels can be safeguarded by a PIN (personal identification number). If required, enter your PIN on the keypad. A different 4-digit number may be used for each function area. PIN code-protected areas may be: ●... -
Seite 74: Holiday And Presence Simulation
Holiday and presence simulation Holiday If certain time programmes are to be carried out only during your holidays (e.g. temperature function reduction) or not during your holidays (e.g. automatic outdoor lights), the holiday function allows setting this in the time programmes, see chapter 6.6.2. ●... - Seite 75 ● Enable the holiday function. The time programmes which are only or not carried out during holidays are enabled or disabled at the set dates. Fig. 45 To make your house appear as if there are people living in it although you are absent, enable Presence simulation the integrated presence simulation function.
-
Seite 76: Lights And Light Scenes
Lights and light scenes The individual and flexible configuration of the touch buttons allows switching all electrical units which are integrated into the EIB or Powernet system, especially lamps. The respective switching statuses are shown in the display either as plain text or as symbols (e.g. an incendescent lamp). - Seite 77 Calling up ● To start a light scene, select a button for light an area, e.g. "Living room" on the start scenes page and then the button for a light scene. ● Start the light scene here using the corresponding button. Fig.
-
Seite 78: Controlling Blinds/Roller Blinds
Controlling blinds/roller blinds All blinds and roller blinds integrated into your EIB/Powernet system can be controlled if this has been configured in your project. Manual ● To control the roller blind, select e.g. the control button "Roller blind" on the start page and then the corresponding button. -
Seite 79: 6.10 List Of Alerts
6.10 List of alerts To notify faults in the EIB system or triggered alerts, the room/control panel can generate and manage messages and show them on the display, e.g. heating system failure or alarm system activation. List of If there is an alert, a special window opens alerts where the message is displayed in plain text with date and time. - Seite 80 The "Clear list" button deletes all entries. Fig. 53 Message The control panel can be used as a message centre, i.e. windows and doors can be monitored function using window contacts and rooms can be monitored by means of motion detectors. (only for If a window is broken open or if a motion detector detects a motion inside a room while the control...
- Seite 81 Activation/ ● To activate/inactivate the message centre, inactivati- select the "Message system" page and on of then the button "Activate/Inactivate Alarm message System". centre The operating status of the message system is shown by a symbol. Fig. 54 ● After selecting "Armed" or "Disarmed", you will be requested to enter the PIN code.
-
Seite 82: 6.11 Information
6.11 Information You may leave a message for someone by using the info function. When enabling this function, an empty display page or the last saved information is shown. Each message remains in the foreground until it is confirmed with "OK" or deleted with "Clear". A symbol indicates when an information has arrived. -
Seite 83: 6.12 Timer/Alarm Clock
6.12 Timer/Alarm clock The "Timer" function allows setting a space of time which is counted backwards after activation (hourglass). A certain time is set using the "Alarm clock" function. In both cases, your attention will be drawn to the expiry of the set time by an alarm sound. ●... -
Seite 84: Remote Control
Remote control Busch-Jaeger hand-held transmitter 6010-25 All room and control panels are equipped with an infrared receiver and may be remote- controlled with the Busch-Jaeger hand-held transmitters 6010-25 and 6010-25-500. For detailed information and operating information, please refer to the separate Instruction Manual of the hand-held transmitter. -
Seite 85: Bang & Olufsen Hand-Held Transmitter Beo4
Bang & Olufsen hand-held transmitter BEO4 The Bang & Olufsen hand-held transmitter BEO4 only works together with the control panels 6136/100CB and 6936/100CB. The IR hand-held transmitter provides the following possibilities for controlling the room panel: Light: Modification of lighting Record: Saving a light scene 0 –... -
Seite 86: Switching And Dimming Of Lamps
7.2.1 Switching and dimming of lamps ● Press "Light" button on remote control unit. – The word "LIGHT" appears in the remote control unit display. This mode is active for 25 seconds. After this, the display goes back to audio/video. Press the LIGHT key one more time if required. -
Seite 87: Calling Up And Saving Light Scenes
7.2.2 Calling up and saving light scenes ● Press "Light" button on remote control unit. – The word "LIGHT" appears in the remote control unit display. This mode is active for 25 seconds. After this, the display goes back to audio/video. Press the LIGHT key one more time if required. -
Seite 88: Installation
Installation Electric installation ® ® ● Busch-Installationsbus EIB/KNX ● Busch Powernet connection connection Fig. 62 Fig. 63 Do not lay energized lines behind the unit through the flush-mounting box. Separate the TP bus from the mains lines! -
Seite 89: Installation Of Room/Control Panel
Installation of room/control panel This unit may only be installed in flush-mounting box 6136/UP. 1. Fit terminals to the lines (230V, TP if required) (see chapter "Connection"). 2. Connect terminals to the unit. 3. Insert unit into flush-mounting box and tighten screws (Fig. -
Seite 90: Software
1. Install the panel commissioning software from the current EIB database or from the Power- Projekt 4.x Projekt CD. 2. Configure the unit and set the parameters (see above). The EIB database can be purchased directly from Busch-Jaeger or downloaded from the Internet at www.busch-jaeger.de. -
Seite 91: Programming
Programming Call up "Commissioning" in the "System" menu. ● See chapter "System settings". ● You may now program the unit using an SD-/MMC card or via the bus. Fig. 66 Programming via the bus may take several hours, depending on the configuration. Use bus progamming only for minor project changes! We recommend programming with an SD/MMC card! Programm-... - Seite 92 3. Highlight the project in the project list and press the "OK" button 4. The project is transferred from the SD/MMC card into the room/control panel and starts automatically. 5. The units exits the programming mode automatically and the basic view is displayed.
- Seite 93 Screen- During the configuration of the device, the saver use of pictures as screensavers can be activated (6136/100Cxxx). In this case, pictures can be transferred to the control panels using an SD/MMC card. Fig. 70 1. Insert the SD card into the control panel and press the "Screensaver"...
