IT
Questo pannello di controllo può comandare altre unità (controllate tramite il protocollo MODBUS), ad esempio,
ventilatori. Questo può essere impostato nel menu di servizio scegliendo parametri desiderati F.17, F.18, F.19,
F.20, F.21 nei punti del menu di servizio. Per comandare altre unità oltre a quelle standard nel punto del menu
F.20 indicare „CUSTOM" e gli indirizzi delle unità nei punti del menu dal F.22 al F.37. Se alle unità non è attribuito
alcun indirizzo, nei predetti punti del menu indicare „00:00". Normalmente questo pannello di controllo viene usato
con schede elettroniche di tipo EKO o PRV.

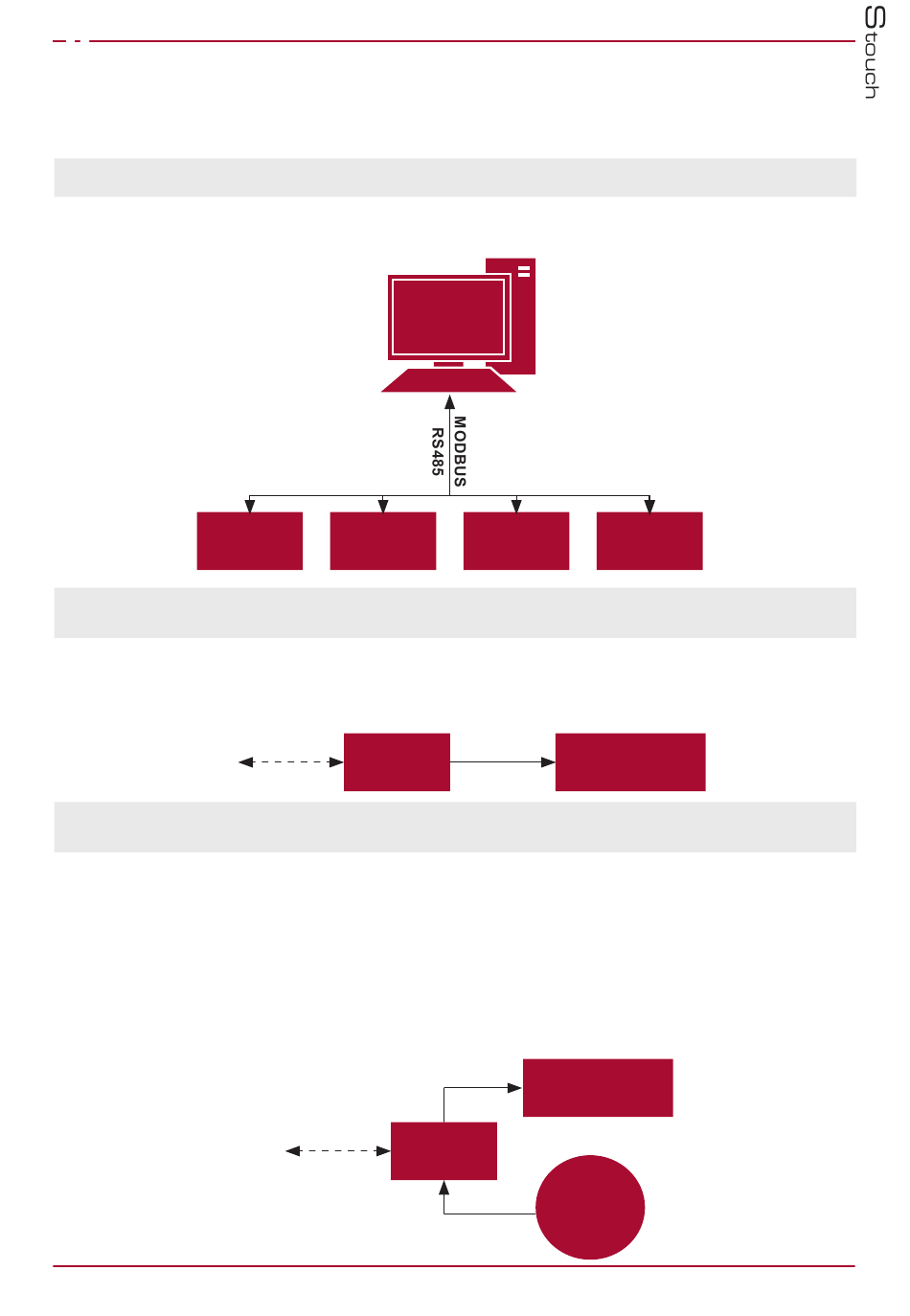

2) Modbus slave (secondario)
Usando il sistema BMS (Building Management System), è possibile comandare sincronicamente diverse unità
con un solo pannello oppure comandare una sola unità con diversi pannelli di controllo. Usando il protocollo
MODBUS, si possono modificare tutti i parametri dei pannelli di controllo e visualizzare le indicazioni dei sensori
collegati.
3) Comando del ventilatore impostando la velocità tramite il pannello di controllo
e/o il computer con Modbus
Usando questo pannello di controllo ed un sensore di CO
nel locale trattato. Nel menu di servizio scegliere la modalità di regolazione della velocità desiderata (F.01). Se
avete scelto il comando in base alle velocità impostate, dovete indicarle nei punti del menu F.03, F.04, F.05, F.06.
NOTA: i sensore di qualità dell'aria e il pannello di controllo remoto (per il comando del ventilatore) devono
essere alimentati da un alimentatore separato. Esso non viene fornito insieme al pannello di controllo.
4) Funzionamento a pressione costante impostata tramite il pannello di controllo
e/o il computer con Modbus
Tramite la connessione diretta tra i ventilatori 0..10 VDC, il trasmettitore di pressione 0..10 VDC e il pannello
di controllo si può mantenere la pressione desiderata. I parametri del comando e del sensore di pressione pos-
sono essere modificati tramite il pannello di controllo. Usando il pannello di controllo come dispositivo secondario
(l'unità di ventilazione non viene comandata in questo modo), si possono regolare tutti i parametri ed osservare
le indicazioni del sensore di pressione.
Per comandare l'unità in base alla pressione, nel menu di servizio indicare i seguenti parametri:
• F.14 – 1
• F.15 e F.16 – in base ai parametri del trasmettitore di pressione
• F.11, F.12 e F.13 – (PID coefficienti di controllo). Se la pressione viene mantenuta in modo non corretto, questi
parametri possono essere modificati.
• F.07 – F.10 – indicare le velocità fisse Pa.
www.salda.lt
AHU AHU
(slave) (slave)
MODBUS
PANNELLO
(slave)
MODBUS
BMS
PANNELLO
(slave)
, si può abbassare il livello dell'anidride carbonica
2
0...10 VDC
0...10 VDC
VENTILATORE
PANNELLO
(slave)
sensore di
pressione
0...10 VDC
PANNELLO
(slave)
VENTILATORE
