VALDYMO PULTAS SU SKYSTŲJŲ KRISTALŲ EKRANU
ПУЛЬТ УПРАВЛЕНИЯ С ЭКРАНОМ НА ЖИДКИХ КРИСТАЛЛАХ
CONTROL PANEL WITH THE LIQUID CRYSTAL DISPLAY

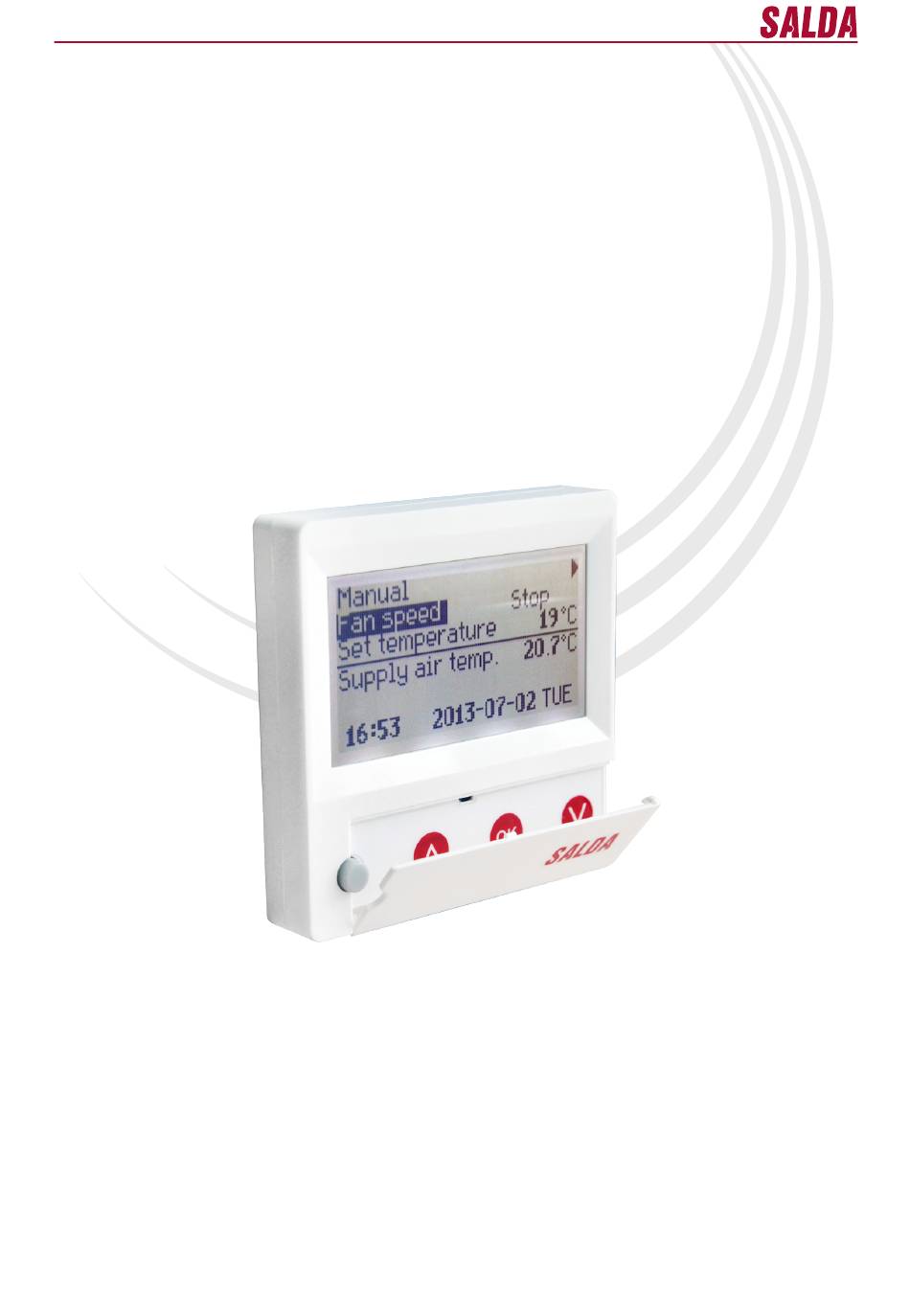

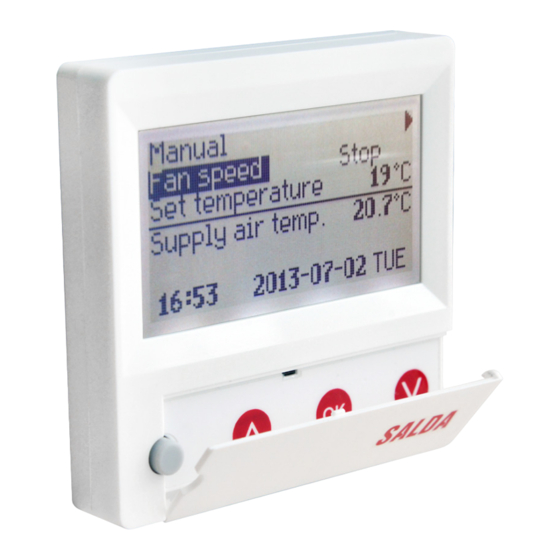

STEUERUNGSPULT MIT LCD-BILDSCHIRM FLEX
BOÎTIER DE COMMANDE AVEC ÉCRAN À CRISTAUX LIQUIDES
PANNELLO DI CONTROLLO CON DISPLAY A CRISTALLI LIQUIDI
Serviso instrukcija
Cервисная инструкция
Service manual
Service Anleitung
Manuel de service
Manuale di servizio
FLEX
[ lt ]
Psl. 2
[ ru ]
Cтр. 4
[ en ]
Pg. 6
[ de ]
S. 8
[ fr ]
P. 10
[ it ]
Pag. 12
