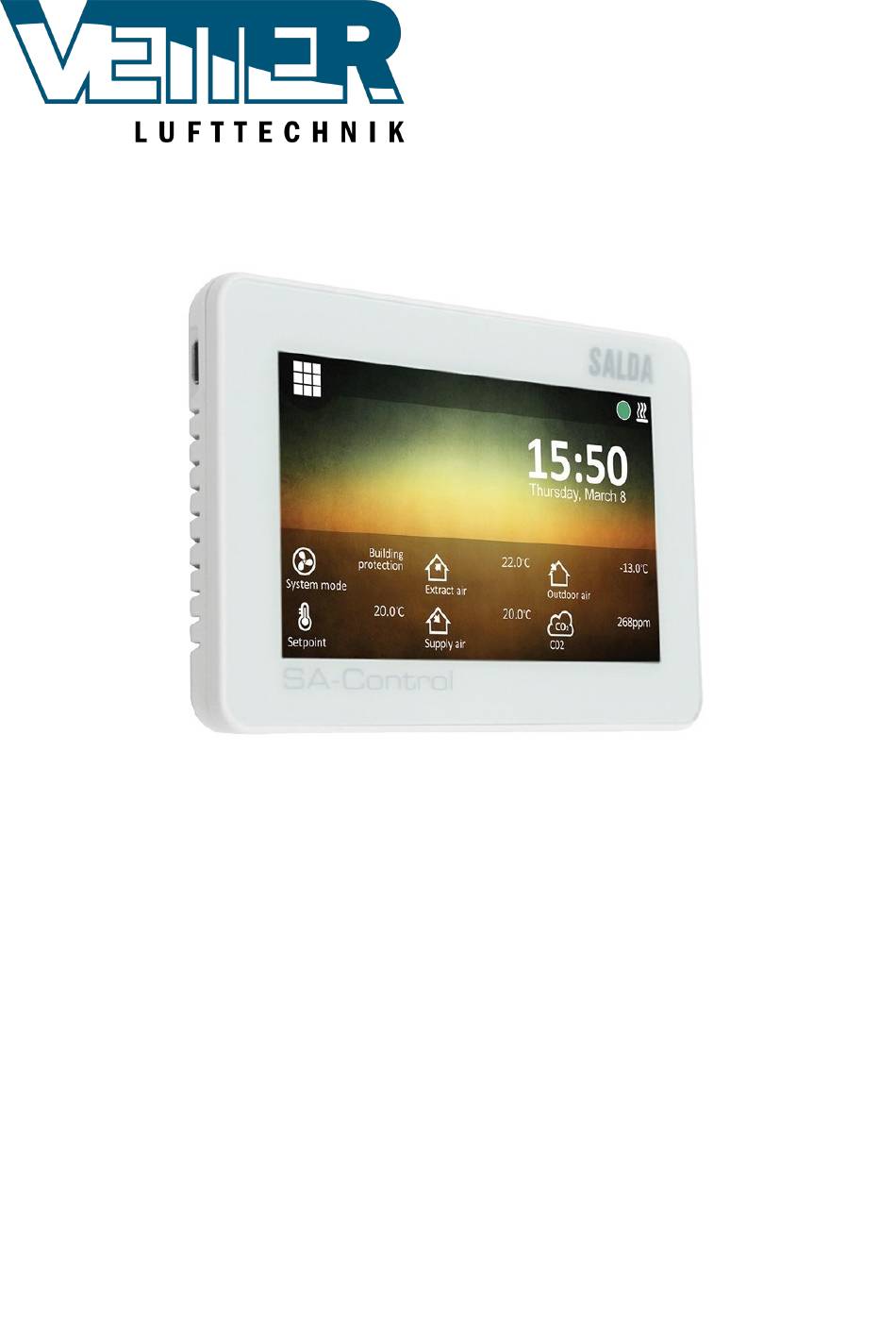

- Seite 1 SA-Control - MCB Softwareversion V 1.1.27 Bedienungsanleitung V1.1...
- Seite 2 Allgemein • Sollten Sie Menüpunkte/Einsteller vermissen: Manche Menüpunkte / Einsteller klappen sich erst durch Einstellung anderer Menüpunkte aus. Beachten Sie die jeweiligen Kommentare in dieser An- leitung, diese Einstellungen sind hier meist auch farbig umrandet. • Vergessen Sie nicht ihre Einstellungen im Einsteller-/Servicemenü zu speichern. •...
- Seite 3 Menüführung Menü > Stand Menü > Nachtkühlung Menü > Boost Menü > Sollwerte Menü > Feuchtigkeit Menü > Filter Menü > Heizungssaison Menü > Datum und Uhrzeit > Set date & time Menü > Datum und Uhrzeit > Time keeping function Menü...
- Seite 4 Service Menü (S. 34) Menü > Service > Haupt > Auto. Regelung blockieren Menü > Service > Haupt > Lufttemp. Regelung Menü > Service > Haupt > Lufttemp. Schutz Menü > Service > Haupt > System Modus Schalter Menü > Service > Haupt > Ventilatordrehzahl Schalter Menü...
- Seite 5 Menü > Service > Fühler >Druck > Luftdruckfaktor Menü > Service > Fühler > Druck > Zuluftfilter; Abluftfilter; Wärmetauscher; Kältemittel Register Menü > Service > Fühler > Druck > Zuluftstrom Druckgrenzen; Abluftstrom Druckgrenzen Menü > Service > Kommunikation > Internal port modbus; BMS port modbus Menü...
- Seite 6 Menü 10:00 Startseite Donnerstag, März 25 Infos / Warnungen Fortluft: 5°C Modus: manuell Device: 1 Zuluft: 20°C Nächstes Ereignis in: xx:xx Sollwert: 20°C Abluft: 18°C Außenluft: 22° Modus Sollwert Spar Boost 20.0 °C Standby Komfort Gebäude- schutz Schnelleinstellung des Betriebsmodus und des Temperatursollwerts.
- Seite 7 Menü > Stand Außenluft (Temperatur) • Zuluft (Temperatur) • Abluft (Temperatur) • Fortluft (Temperatur) • Modus • Boost • Drehzahl RPM Zuluftventilator • Drehzahl RPM Abluftventilator • Erforderliche Zulufttemperatur • Zuluft RH • Abluft RH • Abluft CO2 (ppm) • Software Version: 1.27 •...
- Seite 8 Menü > Nachtkühlung Menü > Nachtkühlung Nachtkühlung Deaktiviert, Aktiviert Starten Stunde 0-24 Stunden Starten Minute 0-60 Minuten Ende Stunde 0-24 Stunden Ende Minuten 0-60 Minuten Start Ablufttemperatur 13-30 °C Stop Ablufttemperatur 13-30 °C Außenluft Temperaturlimit 0-30 °C Raumtemperatur Sollwert 0-30 °C...
- Seite 9 Angabe der Parameter für die Nachtkühlung: Auswahl ob Nachtkühlung deaktiviert/aktiviert ist. Angabe des Startzeitpunkts mit Starten Stunde/Minute. Angabe des Endzeitpunkts mit Ende Stunde/Minute. Start Ablufttemperatur: Nachtkühlung wird nur bei Überschreiten der Start Ablufttemperatur aktiviert. Stop Ablufttemperatur: Nachtkühlung wird beim Unterschreiten dieser Temperatur deaktiviert. Außenluft Temperaturlimit: Mindesttemperatur der Außenluft.
-
Seite 10: Benutze Umluft (Gebäudeschutzmodus)
Menü > Sollwerte Menü > Nachtkühlung Energiesparen im Gebäudeschutzmodus Deaktiviert, Aktiviert Bei Energiesparen im Gebäudeschutzmodus deaktiviert: 14-40 °C Gebäudeschutz (Temperatur) Benutze Umluft (Gebäudeschutzmodus) Deaktiviert, Aktiviert Energiesparen im Sparmodus Deaktiviert, Aktiviert Bei Energiesparen im Sparmodus deaktiviert: 14-40°C Spar (Temperatur) Benutze Umluft (Sparmodus) Deaktiviert, Aktiviert Komfort (Temperatur) 14-40 °C... - Seite 11 Menü > Feuchtigkeit Menü > Nachtkühlung Austrocknungsschutz Deaktiviert, Aktiviert Luftstromregelung durch rel. Feucht. d. Abluft Deaktiviert, Aktiviert Bei Austrocknungsschutz aktiviert: 0-100 % Sollwert für Schutz vor Trockenheit Luftstrom. d. rel. Feucht. D. Abluft aktiviert: 0-100 % Sommer Sollwert Luftstrom. d. rel. Feucht. D. Abluft aktiviert: 0-100% Winter Sollwert Luftstrom.
- Seite 12 Menü > Filter Filterzähler Tage übrig: (Timer) Nach Ablauf des Timers sollten die Filter ausgetauscht werden. Der Filtertimer kann unter Menü > Service > Haupt > Luftfilterschutz angepasst oder deakti- viert werden.
- Seite 13 Menü > Heizungssaison Heizungssaison Modus Sommer, Winter, Nach Datum, 3-Tages Schnitt Temperatursollwert -15-15 °C Anpassung durch Jahreszeiten Bei Nach Datum: Start Monat 1-12 Monat (Jan-Dez) Bei Nach Datum: Start Tag 1-30 Tag 1-12 Monat Bei Nach Datum: Ende Monat 1-31 Tag Bei Nach Datum: Ende Tag Bei 3-Tages Schnitt: Temperaturlimit...
- Seite 14 Menü > Datum & Uhrzeit > Set date & time Jahr 0-99 Jahr (2000-2099) Monat 1-12 Monat (Jan-Dez) 1-31 Tag Stunden 0-24 Stunden 0-60 Minuten Minuten Angabe von Systemdatum und Systemzeit. Menü > Datum & Uhrzeit > Time keeping function Time keeping function Deaktiviert, Aktiviert Bei MCB Steuerung ist dieser Einsteller ohne Funktion.
-
Seite 15: Ereignis Bearbeiten
Menü > Wochenzeitplan Übersicht über Ereignisse Ereignis Ereignis Bearbeiten Auswählen Menü > Ferienplan Übersicht über Ereignisse Ereignis Bearbeiten Ereignis Auswählen Einstellung des Wochen-/Ferienplans: Ereignis auswählen Ereignis bearbeiten und konfigurieren... -
Seite 16: Alarme Zurücksetzen
Menü > Alarme Alarme zurücksetzen Übersicht über Alarme Übersicht über aktive Alarme. Die Bedeutung der Fehlercodes finden Sie in der Anleitung des Geräts. Nach einem Alarm (rotes Ausrufezeichen) müssen die Alarme zurückgesetzt werden, damit das Gerät wie- der in Betrieb geht. Menü... - Seite 17 Menü > Wochenzeitplan > Ereignis bearbeiten Ereignis Löschen, Deaktiviert, Aktiviert Stunden 0 - 24 Stunden 0 - 60 Minuten Minuten Standby, Gebäudeschutz, Ventilatoren Drehzahl Spar, Komfort, Boost Auto, Energie sparen, Sollwert (Temperatur) Temperaturlimit Für Sollwert: Temperaturlimit 16 - 30 °C Temperaturlimit Mit dem Slider Ereignis kann das Ereignis gelöscht, deaktiviert oder aktiviert werden.
- Seite 18 Menü > Ferienplan > Ereignis bearbeiten Ereignis Löschen, Deaktiviert, Aktiviert Month start 0 - 12 Monat (Jan-Dez) 0 - 31 Tag Day start 0 - 24 Stunden Hours start 0 - 31 Tag Month stop 0 - 31 Tag Day stop 0 - 24 Stunden Hours stop Standby, Gebäudeschutz,...
- Seite 19 Menü > Einstellungen > Kommunikation Automatisches Manuelles Setup Setup Mit manuellem Setup kann die Verbindung zwischen Bedienteil/Gerät manuell konfiguriert werden. Mit Auto Setup kann die Verbindung zwischen Bedienteil/Gerät automatisch konfiguriert werden. Menü > Service > Kommunikation > Internal port modbus; BMS port modbus Menü...
-
Seite 20: Einsteller Menü
Einsteller Menü Passwort / Pin (werksseitig): 4444 Hinweis (Softwarebug): unter Umständen ist die Eingabe des Pins hier nicht möglich und muss zuerst unter „Service“ eingegeben werden. - Seite 21 Menü > Einsteller > Volumenstrom > Zuluft Menü > Nachtkühlung Gebäudeschutz 0-100% Spar 0-100% Komfort 0-100 % Boost 0-100 % Menü > Einsteller > Volumenstrom > Extract (Abluft) Analog zu Einstellungen der Zuluft (siehe oben). Angabe der Lüftungsstufen in Prozent (%) vom Maximalwert. Die Lüfterstufen sind aufsteigend aufgebaut, was heißt, dass wenn z.B.
- Seite 22 Menü > Einsteller > PID > Erhitzer Menü > Nachtkühlung 0-1000 0-1000 0-1000 Menü > Einsteller > PID > Wärmetauscher 0-1000 0-1000 0-1000 Konfiguration der PID-Regler: P-Regler: Proportionaler Anteil I-Regler: Integraler Anteil D-Regler: Differentieller Anteil Hier sind die Werkseinstellungen empfehlenswert.
- Seite 23 Menü > Einsteller > Manuelle Regelung > Auto. Regelung blockieren Auto. Regelung Blockieren Deaktiviert, Aktiviert Blockieren der automatischen Regelungsfunktionen. Menü > Einsteller > Manuelle Regelung > Erhitzer / Vorerhitzer Menü > Nachtkühlung Manuelle Regelung Deaktiviert, Aktiviert Bei aktivierter manueller Regelung: Ausgabe 0-100 % Stromleitung/Umwälzpumpe Auto, Deaktiviert, Aktiviert...
- Seite 24 Menü > Einsteller > Manuelle Regelung > Fans (Ventilatoren) Menü > Nachtkühlung Supply manual control Deaktiviert, Aktiviert (Zuluftventilator manuelle Regelung) Bei aktivierter manueller Regelung: Ausgabe 0-100 % Menü > Nachtkühlung Extract manual control Deaktiviert, Aktiviert (Abluftventilator manuelle Regelung) Bei aktivierter manueller Regelung: Ausgabe 0-100 % Stromleitung Auto, Deaktiviert, Aktiviert...
- Seite 25 Menü > Einsteller > Manuelle Regelung > Wasserkühler Menü > Nachtkühlung Manuelle Regelung Deaktiviert, Aktiviert Bei aktivierter manueller Regelung: Ausgabe 0-100 % Umwälzpumpe Auto, Deaktiviert, Aktiviert Manuelle Regelung des Wasserkühlers: Angabe ob Manuelle Regelung aktiv Manuelle Steuerung durch Ausgabe Steuerung der Umwälzpumpe...
- Seite 26 Menü > Einsteller > Manuelle Regelung > Zu-/Abluftklappe Menü > Nachtkühlung Abluftklappe Position Auto, Manuell Bei aktivierter manueller Regelung: 0-100 % Abluftklappe Position Abluftklappe geöffnet Ausgang Auto, Deaktiviert, Aktiviert Abluftklappe geschlossen Ausgang Auto, Deaktiviert, Aktiviert Analog für Zuluftklappe Manuelle Regelung der Zu-/Abluftklappe: Manuelle Regelung aktivieren Angabe der Position durch: 0-10V Regelung...
- Seite 27 Menü > Einsteller > Manuelle Regelung > Bypassklappe Menü > Nachtkühlung Manuelle Regelung Deaktiviert, Aktiviert Bei aktivierter manueller Regelung: 0-100 % Ausgabe Ausgabe: damper open (Klappe öffnen) Auto, Deaktiviert, Aktiviert Auto, Deaktiviert, Aktiviert Ausgabe: Klappe schließen *unter Umständen steht hier im Bedienteil nur „Ausgabe:“ Manuelle Regelung der Bypassklappe: Manuelle Regelung aktivieren Angabe der Position durch:...
- Seite 28 Menü > Einsteller > Manuelle Regelung > Rotor Menü > Nachtkühlung Manuelle Regelung Deaktiviert, Aktiviert Bei aktivierter manueller Regelung: 0-100 % Ausgabe Stromleitung Auto, Deaktiviert, Aktiviert Manuelle Regelung des Rotors: Angabe ob Manuelle Regelung aktiv Manuelle Regelung durch Ausgabe Stromleitung: Freigabe des Rotors...
- Seite 29 Menü > Einsteller > Manuelle Regelung > Direktverdampfer Menü > Nachtkühlung Manuelle Regelung Deaktiviert, Aktiviert Bei aktivierter manueller Regelung: 0-100 % Ausgabe Stromleitung Auto, Deaktiviert, Aktiviert Umkehrung (Kühl- /Heizbetrieb) Auto, Deaktiviert, Aktiviert DX Abtau Ausgang Auto, Deaktiviert, Aktiviert Manuelle Regelung des Direktverdampfers „DX-Kühler“: Manuelle Regelung aktivieren Manuelle Regelung durch Ausgabe Stromleitung: Freigabe des Direktverdampers...
- Seite 30 Menü > Einsteller > Manuelle Regelung > Brandschutzklappe Menü > Nachtkühlung Manuelle Regelung Deaktiviert, Aktiviert Bei aktivierter manueller Regelung: 0-100 % Ausgabe Ausgabe: damper open (Klappe öffnen) Auto, Deaktiviert, Aktiviert Auto, Deaktiviert, Aktiviert Ausgabe: Klappe schließen *unter Umständen steht hier im Bedienteil nur „Ausgabe:“ Manuelle Regelung der Brandschutzklappe: Manuelle Regelung aktivieren Angabe der Position durch:...
- Seite 31 Menü > Einsteller > Manuelle Regelung > Andere Menü > Nachtkühlung Schaltschrank Erhitzer Eingabe Auto, Deaktiviert, Aktiviert Arbeitsindikation Eingabe Auto, Deaktiviert, Aktiviert Alarmindikation Eingabe Auto, Deaktiviert, Aktiviert Manuelle Regelung der Schaltschrankheizung. Manuelle Regelung der Arbeitsindikation und der Alarmindikation.
- Seite 32 Menü > Einsteller > Stand Informationen zu folgenden Komponenten/Sensoren: Temperaturfühler • Fans „Ventilatoren“ • Wasserkühler • Rotor • Brandschutzhklappe • Statusanzeige • Andere • Version (EX1, EX2, Kommunikationsmodul, Software Version, …) • Erhitzer • Vorerhitzer • Bypassklappe • Umluftklappe • Zu-/Abluftklappe •...
- Seite 33 Menü > Einsteller > Sensor Korrektur Menü > Nachtkühlung Zuluft -100 - 100 °C Abluft -100 - 100 °C Fortluft -100 - 100 °C Außenluft -100 - 100 °C Reserviert (VDC) -100 - 100 Korrektur von Sensorwerten / Kalibrierung (Offsetfehler) Menü...
- Seite 34 Service Menü Passwort / Pin (werksseitig): 4444 Menü > Service > Haupt > Auto. Regelung blockieren Menü > Nachtkühlung System Blockierung Deaktiviert, Aktiviert Standby Blockierungsmodus Nie, Immer, im Winter, im Sommer Timeout für automatisches zurücksetzen Deaktiviert - 24 Stunden des Alarms Mit System Blockierung wird die Automatische Regelung des Geräts blockiert.
- Seite 35 Menü > Service > Haupt > Lufttemp. Regelung Menü > Nachtkühlung Temperaturregelungstyp Zuluft, Extract (Abluft) Bei Temperaturregelungstyp Extract (Abluft): 0-100 % Zulufttemperaturausgleich Bei Temperaturregelungstyp Extract (Abluft): 0-100 % Einbindung Temperatursteuerung PID Pause 0-180 Sekunden Temperatursteuerung PID Pause Grenzwert 0-5°C Angabe nach welchem Luftstrom die Temperatur geregelt wird (Zuluft/Abluft). Zulufttemperaturausgleich gibt an, welcher prozentuale Anteil der Differenz von Temperaturen (zwischen der eingestellten Temperatur und der Raumtemperatur) durch diese Funktion kompensiert wird.
- Seite 36 Menü > Service > Haupt > Lufttemp. Schutz Menü > Nachtkühlung Zulufttemperaturuntergrenze 0-20 °C Zulufttemperaturgrenzwert (Höchstwert) 20-60 °C Zulufttemperaturbegrenzung Auszeit 0-1000 Sekunden Zulufttemperaturbegrenzung Alarm Kein, Warnung Anzeigen, Stop System (System Anhalten) Einstellungen Lufttemperaturschutz: • Angabe von Unter und Obergrenze der Zulufttemperatur. •...
- Seite 37 Menü > Service > Haupt > System Modus Schalter Menü > Nachtkühlung Kein/Taste/(An/Aus)/Pir Bei Verwendung: Standby, Gebäudeschutz, Spar, Komfort Modus An das Gerät kann ein externer Schalter angeschlossen und hier konfiguriert werden. • Typ des Schalters: Taste (Taster), An/Aus, Pir: Passiv-Infrarot Melder (Aufenthalt in Raum) Menü...
- Seite 38 Menü > Service > Haupt > Luftfilterschutz Menü > Nachtkühlung Filter Druckrelais Kein, Zuluft, Abluft, Beide Filterzählerlimit „Timer“ Deaktiviert, Aktiviert Bei Filterzählerlimit aktiviert: 1 - 365 Tage Filterzählerlimit „Timer“ Einstellungen zum Schutz vor Luftfilterverschmutzung: • Angabe wo und ob Filter Druckrelais (Druckdosen) verwendet werden. •...
- Seite 39 Menü > Service > Haupt > Brandschutz 1/2 Menü > Nachtkühlung Brandschutz Maßnahmen Stop System, Zuluft, Abluft, Beide Brandschutzeingang Zeitlimit 1-100 Sekunden 0-300 Sekunden Brandschutz Eingang Boot-Zeit Einstellung von Brandschutz: • Brandschutz Maßnahmen - Aktion bei Brandalarm: System Anhalten (Stop System), schließen von Zuluft-/ Abluftbrandschutzklappe oder Beiden.
- Seite 40 Menü > Service > Haupt > Schaltschrank Heizung Menü > Nachtkühlung Schaltschrank Heizung Deaktiviert, Aktiviert Temperaturregelung durch Erhitzer, Fans „Ventilatoren“ Sollwert 1-30 °C Einstellung der Schaltschrankheizung: • Angabe ob Schaltschrankheizung aktiviert/deaktiviert • Angabe wie die Temperaturregelung erfolgt: Entweder elektrische Schaltschrankheizung (Erhitzer) oder durch Luftstrom (Fans) „Ventilatoren“.
-
Seite 41: Co2 Konzentration Nach Pettenkofer Limit
Menü > Service > Haupt > CO2 Reduzierung Funktion Menü > Nachtkühlung CO2 Reduzierung Funktion Deaktiviert, Aktiviert Sollwert 0-3000 ppm CO2 zugelassener Unterschied vom Sollwert 0-3000 ppm Einstellung der CO2 Reduzierungsfunktion: • Angabe ob CO2 Reduzierungsfunktion aktiviert/deaktiviert • Angabe des CO2 Sollwertes in ppm •... - Seite 42 Menü > Service > Haupt > Dunstabzugshaube Menü > Nachtkühlung Alarme auf Dunstabzugshaube anzeigen Deaktiviert, Aktiviert Einige Geräte können mit dazugehörigen Dunstabzugshauben ver- bunden werden. Hier wird angegeben ob Alarme auf der Dunstabzugshaube ange- zeigt werden. Menü > Service > Haupt > Kalibrierungen Bypass- Umluft- Druck...
- Seite 43 Menü > Service > Fans „Ventilatoren“ > Ventilatordrehzahlregelung Menü > Nachtkühlung Fixe Stufen Deaktiviert, Aktiviert Bei Fixe Stufen Aktiviert: Prozente, Druck, Volumenstrom Ventilatoren Regelungstyp Min. Volumenstrom / min. Druck 0-30000 Pa Bei Ventilator Regelungstyp: Volumenstrom 0 - 1000 K Faktor Zuluft Bei Ventilator Regelungstyp: Volumenstrom 0 - 1000 K Faktor Zuluft...
- Seite 44 Einstellung der Ventilatoren: • Bei Fixe Stufen werden den verschiedenen Betriebsmodi bestimmte Regelstufen zugeordnet. • Ventilatoren Regelungstyp: Gibt an, worauf sich die Regelstufen beziehen sich auf (Prozente (des Ventilators) / Druck / Volumenstrom) • Min. Volumenstrom /min Druck: Gibt den minimal zulässigenVolumenstrom bzw. Druck im Lüftungssystem an.
- Seite 45 Menü > Service > Fans > Ventilatorenschutz Ventilatoren Begrenzung nach RPM Deaktiviert, Aktiviert Bei Aktivierung von Ventilatoren Begrenzung: 1- 10 rpm Tachoimpulse pro Umdrehung Deaktiviert/Aktiviert Druckschutz Bei Druckschutz Aktivierung: Angabe 0 - 1000 s Druckschutz Zeitbegrenzung Deaktiviert, Aktiviert Feuerstättenschutz aktiviert Ventilatordrehzahlregelung nach Deaktiviert, Aktiviert Temperatur...
- Seite 46 Menü > Service > Klappen > Zu/Abluftklappe Menü > Nachtkühlung Typ der Abluftklappe Kein, An/Aus, 3-Punkt, Öffnen/ schließen, Rückzug d. Feder Abluftklappe Öffnungsdauer 1-255 Sekunden Analog für Zuluftklappe Einstellen der Zuluft-/ Abluftklappe: • Typ der Klappe: Kein/(An/Aus)/3-Punkt/(Öffnen/schließen)/Rückzug d. Feder • Klappe Öffnungsdauer: Eigenschaft der jeweiligen Klappe Menü...
- Seite 47 Menü > Service > Klappen > Brandschutzklappe Menü > Nachtkühlung Kein, Ein Schalter, Zwei Schalter Laufzeit „Schließzeit“ 0-255 Sekunden Teste Deaktiviert, Aktiviert Testintervall (Tage) 1 - 120 Tage Bei Brandalarm Öffnen, Schließen Brandschutzklappe Endschalter Timeout 0 - 600 Sekunden Do fire damper test Deaktiviert, Aktiviert „Führe Brandschutzklappentest jetzt aus“...
- Seite 48 Menü > Service > Wärmetauscher > Typ Menü > Nachtkühlung Wärmetauscher Kein, Platten, Rotor Für Plattenwärmetauscher 0 - 100% Bypass Auf/Zu Grenze Für Plattenwärmetauscher 0-255 Sekunden Bypass Öffnungsdauer Für Plattenwärmetauscher Eine Klappe, Zwei Segmente, Klappentyp Drei Segmente, Fernbedienung Für Rotorwärmetauscher 0 - 10VDC, An/Aus Für Rotorwärmetauscher 0 - 100%...
- Seite 49 • Auswahl des Wärmetauschertyps: Kein, Platten, Rotor Plattenwärmetauscher: • Auf/Zu Grenze der Bypassklappe • Bypass Öffnungsdauer: Öffnungsdauer der Bypassklappe • Angabe des (Bypass-)Klappentyps: Ein Segment, Zwei Segmente, Drei Segmente, Fernbedie- nung (externe Steuerung) Rotorwärmetauscher • Typ des Rotorwärmetauschers: 0-10VDC, An/Aus •...
-
Seite 50: Fortlufttemperatur
Menü > Service > Wärmetauscher > Frostschutz > Aktivierung Menü > Nachtkühlung Außenlufttemperatur Deaktiviert, Aktiviert Bei Aktivierung -40 - -0,1°C Außenlufttemperatur Fortlufttemperatur Deaktiviert, Aktiviert Bei Aktivierung -40 - -0,1°C Fortlufttemperatur Differenz von Frostpunkt Deaktiviert, Aktiviert Bei Aktivierung 0,1 - 10°C Differenz von Frostpunkt Deaktiviert, Aktiviert Pressure Relay „Druckschalter“... - Seite 51 Menü > Service > Wärmetauscher > Frostschutz > Deaktivierung Frostschutzabschaltung temperatur Differenz 0,1 - 10°C Menü > Nachtkühlung Angabe, der Temperaturdifferenz von der Frostschutz Aktivierungstemperatur, ab welcher Frostschutz deaktiviert wird. Menü > Service > Wärmetauscher > Frostschutz > Sicherheit Menü > Nachtkühlung Deaktiviert, Ungleichgewicht, Ver- Benutze Ventilatoren für Frostschutz langsamt durch Fortlufttemp.
- Seite 52 • Bypassklappe/Rotor verwenden: Angabe ob Bypassklappe (Plattenwärmetauscher) bzw. Rotor (Rotorwärmetauscher) als Frostschutzmaßnahme verwendet werden. • Kritischer Überdruck an Wärmetauscher: Angabe des kritischen Überdrucks (in % vom Nennwert) des Wärmetauschers. • Frostschutz Wechselzeit: Angabe, ab welcher Zeitspanne zwischen den Frostschutzmaßnahmen ge- wechselt wird (wenn die jeweilige Frostschutzmaßname nicht ausreicht).
- Seite 53 Menü > Service > Erhitzer > Vorerhitzer Menü > Nachtkühlung Kein, 0-10VDC, An/Aus, Hydraulik, Gas Bei 0-10VDC, An/Aus, Gas System Stoppt, Boost Alarm Aktion Bei Typ: AN/AUS 0 - 300 Sekunden PWM Zeitintervall Bei Typ: 0-10VDC Deaktiviert, Aktiviert Sollwert Sollwert -30 - 10 °C Bei Hydraulik -30 - 10 °C...
- Seite 54 Menü > Service > Erhitzer > Fernbedienung Menü > Nachtkühlung Erweiterung Heiz- / Kühlregister Deaktiviert, Aktiviert Wir empfehlen hier die Werkseinstellung nicht zu verändern. Menü > Service > Erhitzer > Abkühlung Elektroregister Menü > Nachtkühlung Abkühlung Elektroregister 0 - 100 Sekunden Abkühldauer des Elektroheizregisters.
- Seite 55 Menü > Service > Erhitzer > Wassererhitzerschutz 0-600 Sekunden Vorbereitungszeit Menü > Nachtkühlung Menü > Nachtkühlung -30 - 10°C Hydronic heater frost temperature „Frosttemp. Hydraulik“ -30 - 10°C Wassertemperatur Limit 1 - 30 Tag Wasserpumpe Betätigungsintervall Deaktiviert, Aktiviert System angehalten aufgrund von Umwälzpumpen. 0 - 100 % Heizregister/Vorheizregister Frostschutz Beschleunigung...
- Seite 56 Die blau markierten Einsteller folgen nach dem (Nach-)Heizregister für das Vorheizregister. • Heizregister/Vorheizregister Frostschutz Beschleunigung: Angabe wie schnell das Steuersignal des Registers bei Aktivierung des Frostschutzes erhöht wird. • Heizregister/Vorheizregister minimaler Wert im Wintermodus: Minimale Leistung des jeweiligen Re- gisters im Winter (Frostschutz) •...
- Seite 57 Auswahl ob Eingänge NO oder NC Menü > Service > Digitale Eingaben > Externe Steuerung Frostschutz Eingabe • System Modus Schalter • Ventilatordrehzahl Schalter • Feuerstättenschutz • Brandschutz 2 • Menü > Service > Digitale Eingaben > Ventilatorenschutz Zuluftventilatorschutz • Zulüfter Warnung •...
- Seite 58 Menü > Service > Fühler > 0-10VDC Fühler > Luftqualitätsfühler (1/2) Menü > Nachtkühlung Kein, Zuluft RH, Abluft RH, Abluft CO2, Sensortyp Druck Zuluftvolumenstrom, Zuluftdruck 2 0 - 100 %, 0-3000ppm, 0-3000Pa Minimum 0 - 100 %, 0-3000ppm, 0-3000Pa Maximum 0-10VDC, 1..10V, 0..5V, 0,6..2,7V, 0..3,3V Voltage „Spannungen“...
- Seite 59 Menü > Service > Fühler > Temperaturfühler > Zuluft; Abluft; Fortluft; Au- ßenluft; Wasserheizregister Wasser; Wasservorheizregister Wasser; Hyd- raulik Kühlwasser; Schaltschrank Temperatur; Temp. nach Wärmetauscher Kein, Fern, NTC 10K 3997, Sensortyp Benutzerdefinierte NTC Beta Sensortyp: Fern -50 - 100 °C Wert Sensor Alarmaktion Kein, Stopp bei Fehlfunktion, Notlauf...
- Seite 60 Menü > Service > Druck > Luftdruckfaktor Menü > Nachtkühlung Luftdruckfaktor 0,1 ; 1 Umrechnungsfaktor für verschiedenes Zubehör (Drucksensoren). Menü > Service > Fühler > Druck > Zuluftfilter, Abluftfilter, Wärmetauscher, Kältemittel Register 0 - 100 % Überdruck 0 - 1000 Pa Grenzwert für Gebäudeschutz 0 - 1000 Pa Grenzwert für Spar...
- Seite 61 Menü > Service > Fühler > Druck > Zuluftstrom Druckgrenzen; Abluftstrom Druckgrenzen 0 - 30000 m³/h Luftstrom bei 30% 0 - 30000 m³/h Luftstrom bei 50% 0 - 30000 m³/h Luftstrom bei 70% 0 - 30000 m³/h Luftstrom bei 100% 0 - 30000 m³/h Grenzwert für Boost Bei kalibrieren der Filter (bei Verwendung von Drucksensoren) werden diese Werte automatisch ange-...
- Seite 62 Menü > Service > Kommunikation > Internal port modbus; BMS port modbus Menü > Nachtkühlung 1 - 247 Adresse Baudrate 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Parität N-8-1, E-8-1, O-8-1, N-8-2, E-8-2, O-8-2 Konfiguration von Internem Modbus Port und BMS port modbus (Gebäudeleittechnik / GLT) Menü...
-
Seite 63: Platz Für Notizen
Platz für Notizen ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________...
