Instructions de service

Avant la mise en
service
Mise en marche
et arrêt
Réglage de la
profondeur de
rainurage
Insertion et
changement des
outils

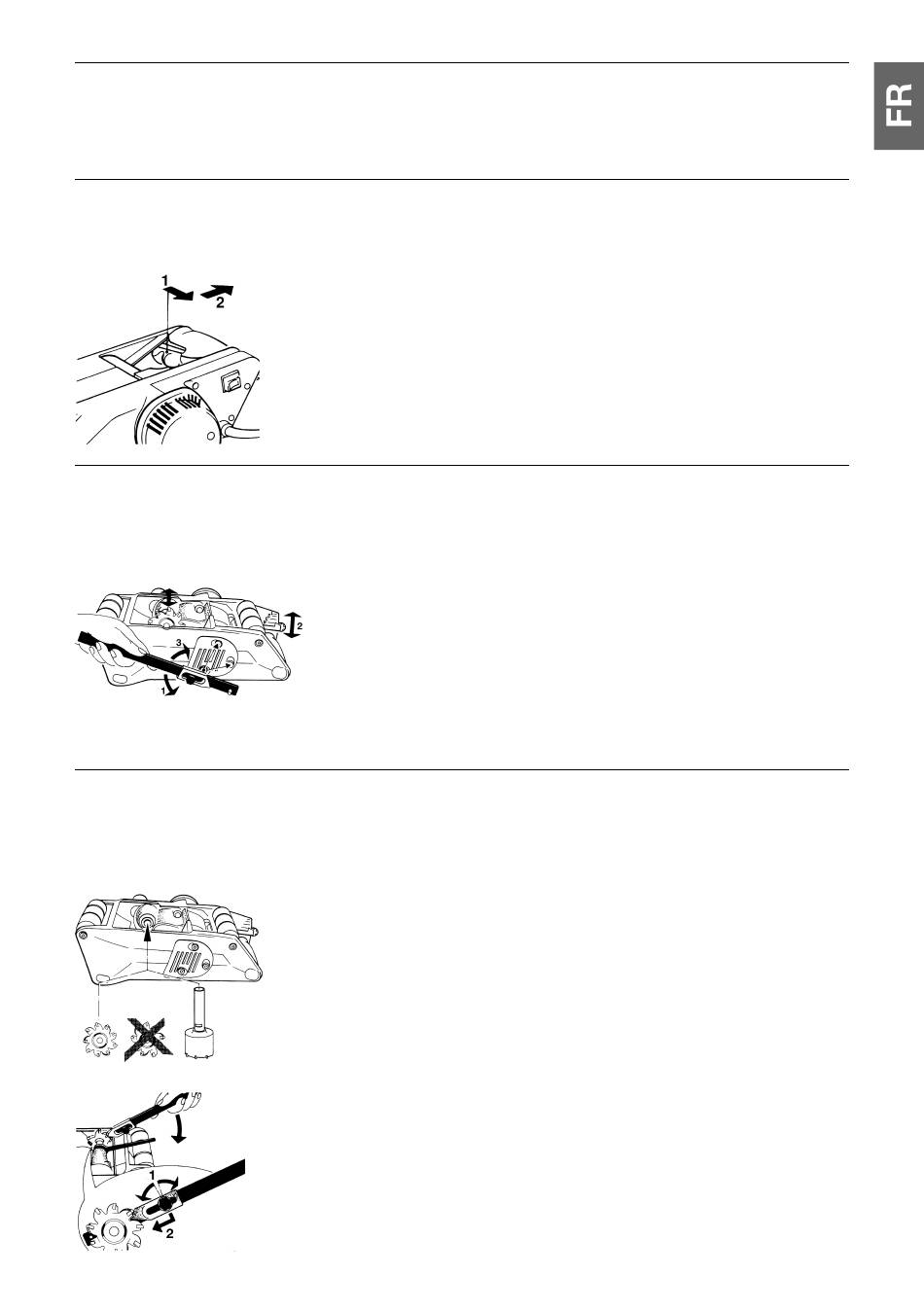

Attention à la tension du réseau: Elle doit correspondre aux indi-
ca tions de la plaque signalétique de l'appareil.
Mettez la machine en marche juste avant les travaux dans le mur.
Sur la partie en caoutchouc de la poignée arrière, se trouvent deux
flèches, indiquant le sens de commutation.
Pour mettre l'appareil en marche, il faut d'abord déplacer le disjonc -
teur (A) en direction de la flèche 1 et ensuite l'appuyer en direction
de la flèche 2. Lorsque le moteur a démarré, il suffit de maintenir le
commutateur en position de la flèche 2. Si on le lâche, l'alimentation
de courant est interrompue.
Une particularité de la rainureuse murale est l'ajustage progressif de la
profondeur de rainurage (G). Par ce moyen, indépendamment de la
profondeur de rainurage, une étanchéité optimale contre la poussière
est garantie.
Placez la machine debout sur le raccord d'aspiration et sur le couver-
cle du moteur. A l'aide de la broche hexagonale en saillie sur la clé
universelle de la fraise, desserrez d'environ un tour, les trois boulons à
six pans creux se trouvant sur le côté d'échappement d'air du moteur.
Après le réglage, resserrez les 3 boulons. Pour orienter le réglage,
tous les 5 mm, vous trouvez sur la plaque de fabrication une gradation
de 1 à 4. La position 4 correspond à la profondeur maximale de rain-
u rage de la fraise encastrée dans l'appareil.
Sur le filet trapézoïdal de la broche se trouve imperdable une rondelle
en laiton dur, qui facilite l'enlèvement des outils et empêche un blo -
cage par corrosion. En cas de détérioration, il convient de remplacer à
temps le disque.
Tournez les fraises en sens inverse de la direction de défilement.
Vissez les fraises sur la broche, de telle manière que l'inscription sur
les fraises soit visible. Il y a un risque de blessure à cause des fraises
lâches!
Pour enlever les fraises, il est approprié de placer l'appareil sur les
poignées en caoutchouc à l'arrière. Ensuite, placez la clé à fourche sur
la broche et tournez-la.
Réglez la clé universelle à la taille des fraises correspondantes en
accrochant la goupille de serrage ronde entre deux dents de la fraise
et en poussant le corps de serrage situé en face, entre deux autres
dents, avant de le fixer.
REMARQUE IMPORTANTE: Il faut faire attention à ce que la pointe
du corps de serrage n'ait pas de jeu à la base de la dent pour ne pas
courir le risque d'endommager les plaques de métal dur.
3
