DEUTSCH
Die Anleitungen vor Gebrauch des Produkts aufmerksam
durchlesen und für künftigen Bedarf aufbewahren.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Bei fachgerechter Installation und vorschriftsmäßigem Gebrauch
gewährleisten die Antriebe 400 einen hohen Sicherheitsgrad.
Die Beachtung einiger einfacher Verhaltensnormen kann etwaige
Gefahrensituationen weitestgehend vermeiden:
- Nicht durch die Torflügel während ihrer Bewegungsphase fahren,
erst auf die vollständige Öffnung derselben warten.
- Der Aufenthalt zwischen den Torflügeln ist streng verboten.
- Das Abstellen von Gegenständen und der Aufenthalt im Umfeld
des Antriebs ist nicht zulässig und Kindern sowie anderen
Personen zu verbieten. Dies gilt insbesondere während der
Antriebsfunktion.
- Funksteuerungen oder sonstige Impulsgeber sind außerhalb
der Reichweite von Kindern aufzubewahren, um eine
unbeabsichtigte Betätigung des Antriebs zu verhindern.
- Kindern ist das Spielen mit dem Antrieb zu untersagen.
- Den Bewegungsablauf der Torflügel nicht willkürlich behindern.
- Äste oder Sträucher dürfen die Torbewegung nicht
beeinträchtigen.
- Die Lichtsignale müssen einwandfrei funktionieren und gut
sichtbar sein.
- Die manuelle Betätigung der Torflügel darf erst nach der
Entriegelung erfolgen.
- Bei Betriebsstörungen die Torflügel zwecks Durchfahrt entriegeln
und den technischen Eingriff des qualifizierten Fachpersonals
abwarten.
- Nach Schaltung auf den manuellen Betrieb muß die Anlage vor
Wiederaufnahme der normalen Funktion von der
Stromversorgung getrennt werden.
- Die Umrüstung jeglicher Antriebskomponenten ist strikt verboten.
- Auf keinen Fall eigenmächtige Reparaturen bzw. Eingriffe
vornehmen, sondern damit ausschließlich qualifiziertes
Fachpersonal beauftragen.
- Die Funktionstüchtigkeit von Antrieb, Sicherheitsvorrichtungen
und Erdungsanlage mindestens alle 6 Monate durch
Fachpersonal überprüfen lassen.
BESCHREIBUNG
Die vorliegenden Anleitungen beziehen sich auf folgende Modelle:
400 CBC - 400 SB - 400 SBS - 400 CBAC - 400 CBACR -
400 CBAC Lang - 400 SB Lang.
FAAC 400 ist ein hydraulischer Flügeltorantrieb mit Elektropumpe
und Hydraulikkolben zur Bewegungsübertragung an den
Torflügel. Bei den Modellen mit hydraulischer Verriegelung kann
die Installation von Elektroschlössern entfallen, denn die Torflügel
werden bei stehendem Motor mechanisch blockiert. Die Modelle
ohne hydraulische Verriegelung erfordern hingegen mindestens
ein Elektroschloß.
SX
ENTRIEGELT SBLOCCA
Benutzerinformation
ANTRIEB 400
BLOCCA
VERRIEGELT
Je nach Antriebsmodell lassen sich Flügeltore bis zu 7 m Länge
automatisieren.
Der Antrieb wird durch ein elektronisches Steuergerät mit
witterungsgeschütztem Gehäuse gesteuert.
Die Torflügel befinden sich normalerweise in Schließstellung.
Bei Empfang eines Öffnungssignals durch die Funksteuerung bzw.
sonstige Impulsgeber betätigt das elektronische Steuergerät die
Hydraulik und bewirkt somit eine Flügeldrehung in Öffnungs- bzw.
Durchfahrtsstellung.
Im automatischen Betrieb schließen die Torflügel selbsttätig nach
Ablauf der ausgewählten Pausenzeit.
Im halbautomatischen Betrieb schließen die Torflügel dagegen
erst nach Ausgabe eines weiteren Schließsignals.
Ein in der Schließphase erteilter Öffnungsimpuls hat stets die
Bewegungsumkehr zur Folge.
Ein Stoppimpuls (sofern vorgesehen) bewirkt stets den Stillstand
der Bewegung.
Über das genaue Verhalten des Antriebs in den einzelnen
Betriebslogiken gibt der Installateur gern Auskunft.
Die Sicherheitsvorrichtungen des Antriebs (Lichtschranken)
verhindern die Flügelbewegung bei einem Hindernis in ihrem
Wirkungsbereich.
Die Antriebe 400 sind serienmäßig mit einem Einklemmschutz-
System (BYPASS) zur Begrenzung des Drehmoments an die Torflügel
ausgerüstet.
Das Lichtsignal zeigt die ablaufende Flügelbewegung an.
MANUELLER BETRIEB
Sollte infolge von Stromausfällen bzw. Betriebsstörungen ein
manueller Torbetrieb erforderlich sein, Schutzblende aufschieben
und mitgelieferten Schlüssel gemäß Abb. 13 in das
Entriegelungssystem stecken.

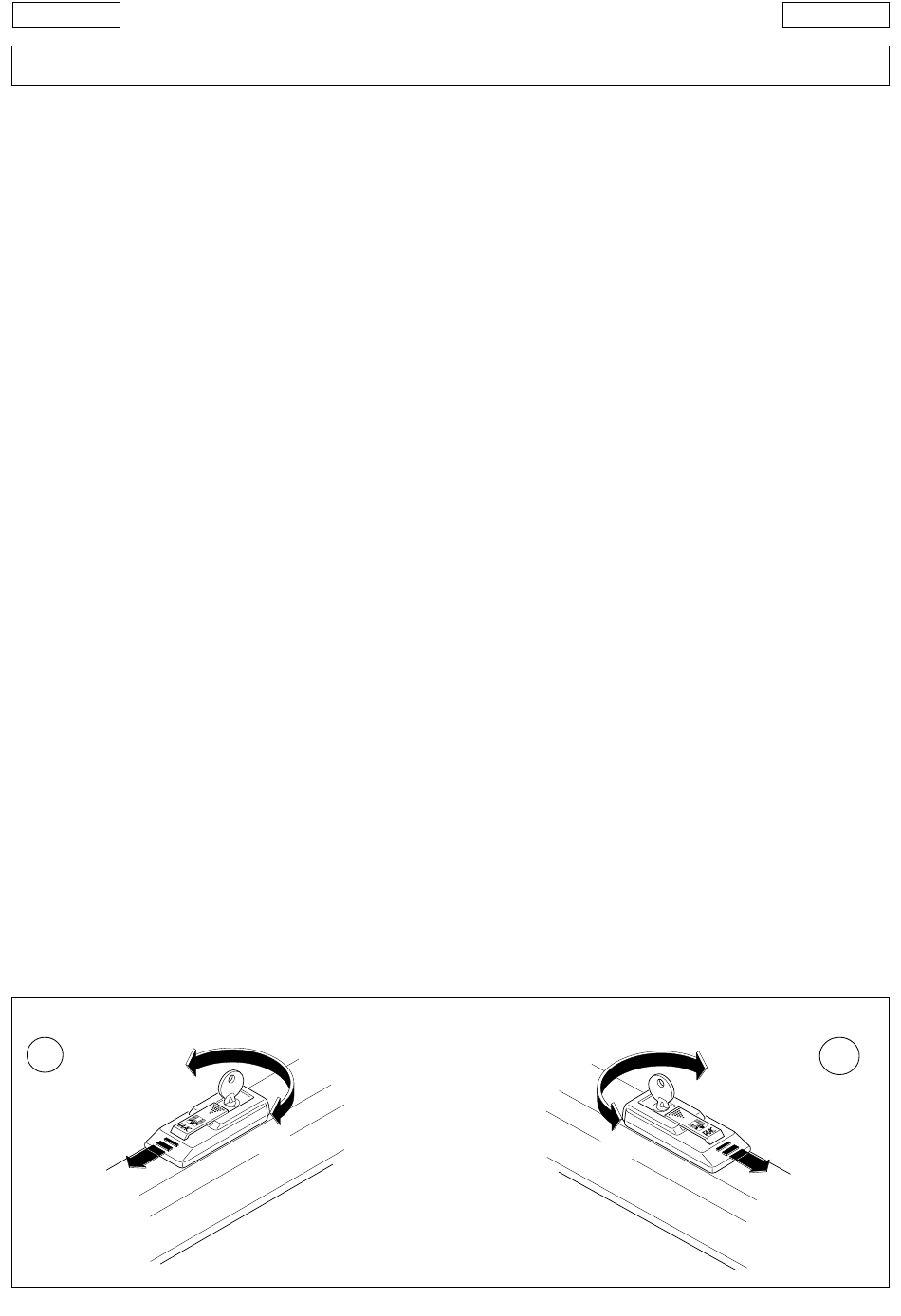

Zur Entriegelung des Antriebs den Schlüssel um ca. 360 Grad
gegen den Uhrzeigersinn drehen, s. Abb. 1.
Die Flügel von Hand öffnen bzw. schließen.
HINWEIS : IN DEN MODELLEN OHNE VERRIEGELUNG DAS
ELEKTROSCHLOSS VON HAND AUSRASTEN.
NORMALEN BETRIEB WIEDERHERSTELLEN
Vor Verriegelung des Antriebs die Stromzufuhr der Anlage
unterbrechen, damit eine unbeabsichtigte Betätigung der
Torflügel verhindert wird.
Zur Antriebsverriegelung den Schlüssel in Öffnungsrichtung des
Flügels drehen (Abb. 1).
ENTRIEGELT
25
DEUTSCH
DX
BLOCCA
VERRIEGELT
Abb. 1
