Montage Magnetsensor - Siko LE100/1 Montageanleitung

LE100/1
8 Installation
ACHTUNG

4.3 Montage Magnetsensor

Ausrichtung Magnetsensor
` Auf richtige Ausrichtung des Magnetsensors achten, damit die opti-
male Abtastung gewährleistet ist (siehe
1. Magnetband montieren (siehe Kapitel 4.2).
2. Magnetsensor durch Verwendung von 2 Schrauben M3 über die Lang-
löcher befestigen (Befestigungsmaße siehe Datenblatt). Es wird emp-
fohlen die beiliegenden Befestigungsschrauben und Federringe zu
verwenden (Anzugsmoment = 1 Nm).
3. Abstandslehre vollflächig zwischen Sensor und Magnetband legen.
Hinweis: Betrifft nur Sensoren ohne Referenzsignal R.
Anwendung LINEAR:
LE100/1 mit MB100/1


<1°

MBxxxx GEK WT RP NNNNNN

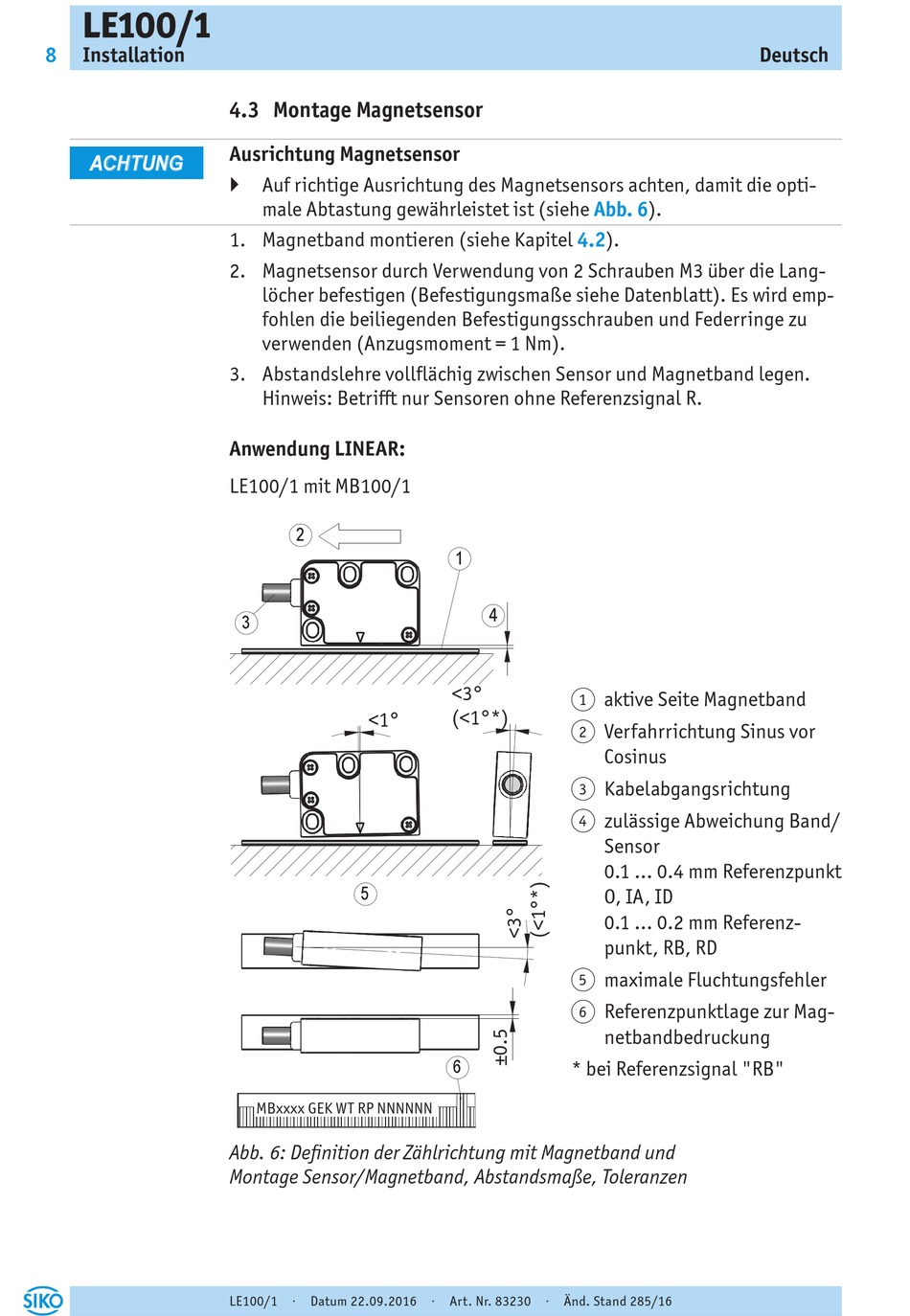

Abb. 6: Definition der Zählrichtung mit Magnetband und
Montage Sensor/Magnetband, Abstandsmaße, Toleranzen
LE100/1 · Datum 22.09.2016 · Art. Nr. 83230 · Änd. Stand 285/16
Abb.


<3°
aktive Seite Magnetband
1
(<1°*)
Verfahrrichtung Sinus vor
2
Cosinus
Kabelabgangsrichtung
3
zulässige Abweichung Band/
4
Sensor
0.1 ... 0.4 mm Referenzpunkt
O, IA, ID
0.1 ... 0.2 mm Referenz-
punkt, RB, RD
maximale Fluchtungsfehler
5
Referenzpunktlage zur Mag-
6
netbandbedruckung

* bei Referenzsignal "RB"
Deutsch
6).
