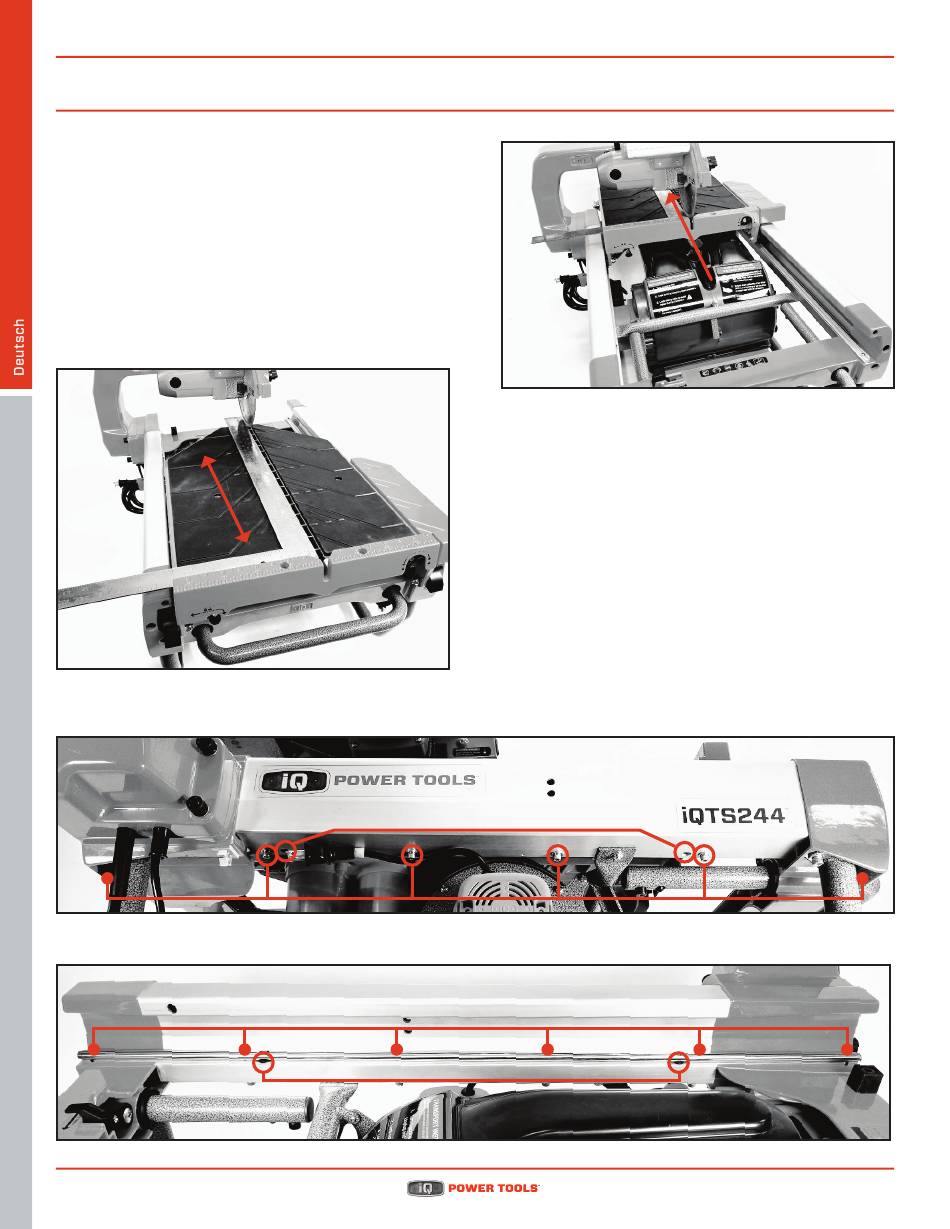

EINSTELLEN UND AUSRICHTEN DES ROLLTISCHES
Hinweis: Der Rolltisch ist ab Werk rechtwinklig zum
Schneidkopf ausgerichtet und entspricht gemäß
Zertifizierung einem branchenführenden Standard von
0,015 Zoll oder 1/64 Zoll.
Einstellen ist nur nach längerer Verwendung oder einem
Teilewechsel erforderlich.
Legen Sie ein 90°-Winkel mit einer Seite gegen den
Parallelanschlag (A) auf die Rolltischfläche.
x
x
11.2
iQTS244
Benutzerhandbuch
EINSTELLUNGEN
A
AUSSENANSICHT
x
x
INNENANSICHT
x
x
Y
Fahren Sie den Rolltisch über die gesamte Distanz von vorne
nach hinten. Wenn das Sägeblatt nicht in einem Winkel von
90° zur Anschlagschiene steht, ist ein Einstellen erforderlich.
Lösen Sie die sechs Schienenhalterungsschrauben (X).
(Sie erreichen die Schrauben von der Unterseite der linken
Schiene.
Positionieren Sie die Schrauben für die
Führungsschieneneinstellung (Y) so, dass das Sägeblatt
über die gesamte Distanz des Rolltisches von vorne nach
hinten rechtwinklig zum Parallelanschlag (A) steht.
Wenn die Führungsschiene in der korrekten Position ist,
ziehen Sie die sechs Schienenhalterungsschrauben (X) fest.
Y
x
x
x
x
x
x
Y
