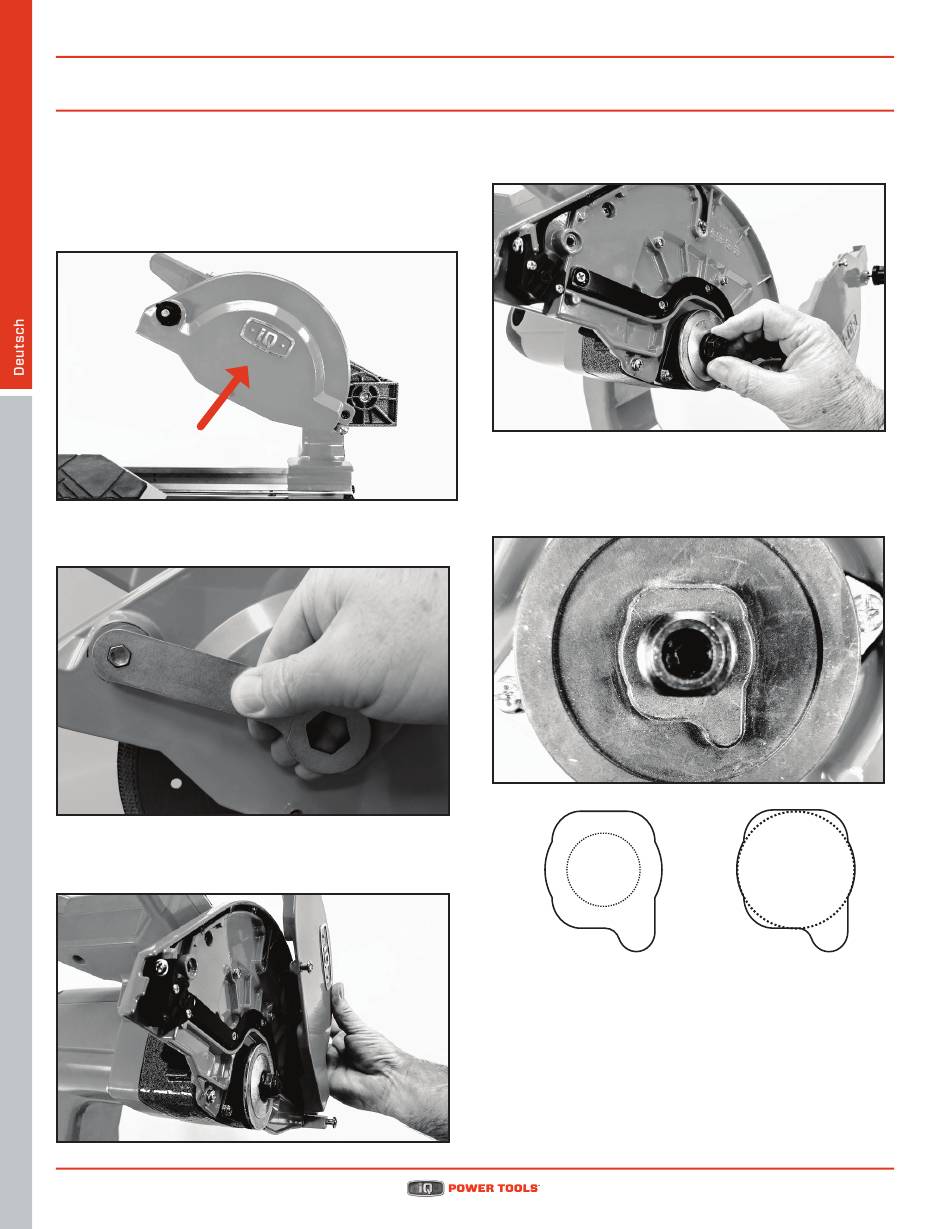

INSTALLATION DES SÄGEBLATTES
Drücken Sie den Schneidkopfgriff nach unten, lösen
Sie dabei den Tiefeneinstellungsknopf und ziehen Sie
den Feststellknopf heraus. Lassen Sie den Schneidkopf
komplett nach oben fahren.
Lösen Sie die Schraube für den Sägeblattschutz.
Öffnen Sie die äußere Schutzabdeckung für das Sägeblatt
durch Zurückkippen, sodass Sägeblattwellenmutter und
Flanschscheibe sichtbar werden.
6.3
iQTS244
Benutzerhandbuch
INSTALLATION DES SÄGEBLATTES
Entfernen Sie die Mutter der Sägeblattwelle und die äußere
Flanschscheibe.
Beachten Sie die Q-Drive-förmige Sägeblattwelle.
Die IQTS244 muss mit speziell konzipiertem 10 Zoll
Trockensägeblatt mit Q-Drive Schaftbohrung verwendet
werden.
Standard
5/8 Zoll
Kreissägeblattwelle
MIT
REDUZIERRING
(Hinweis: Die Q-Drive Schaftbohrung mit dem enthaltenen
Reduzierring ist auch für eine standardmäßige
Kreissägeblattwelle passend und bietet damit Flexibilität.
Die Q-Drive Schaftbohrung ohne Reduzierring ist zudem
passend für eine standardmäßige 1 Zoll Kreissägewelle und
bietet damit Flexibilität.)
Standard
1 Zoll
Kreissägeblattwelle
OHNE
REDUZIERRING
/
Zoll
5
8
