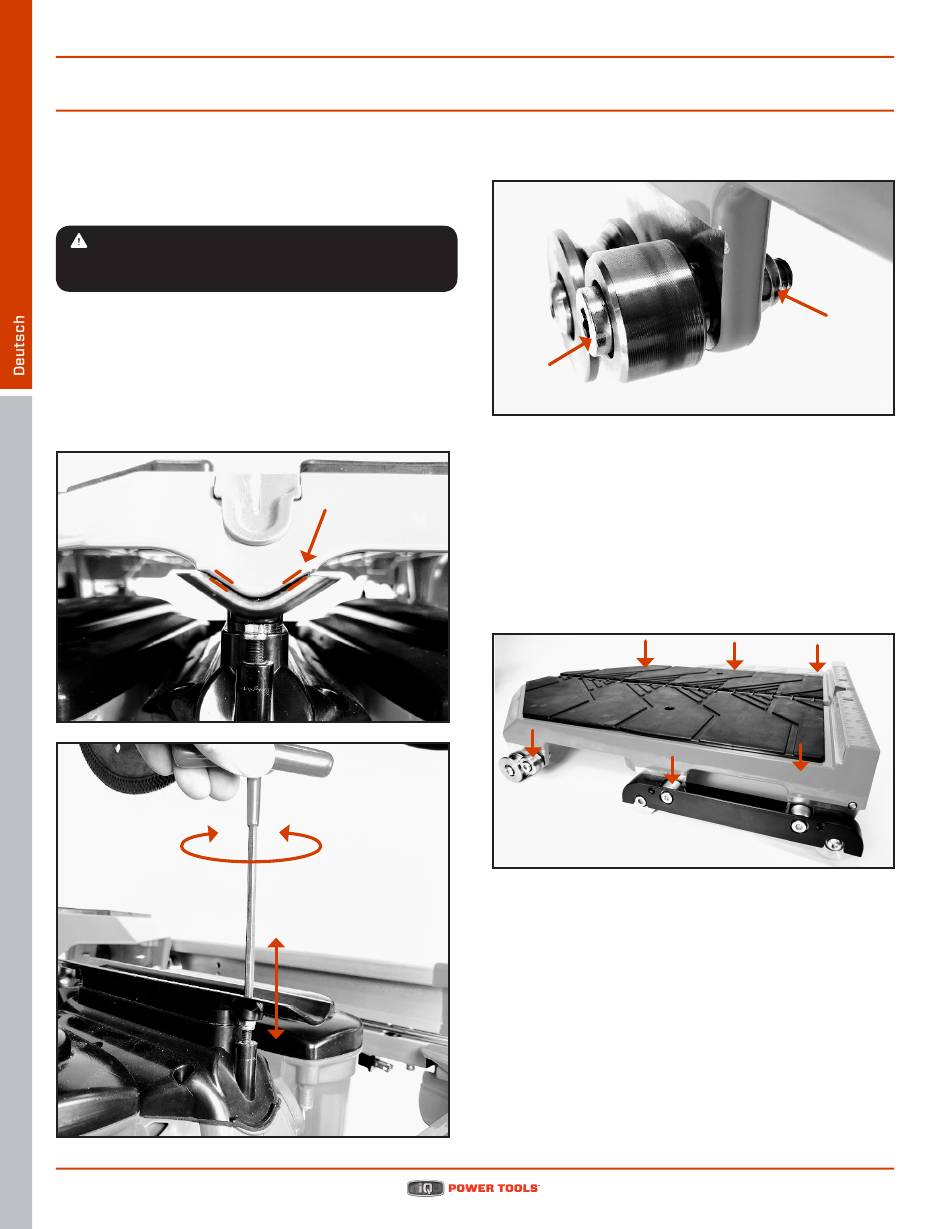

EINSTELLEN DES OBEREN SCHLITZES
Hinweis: Das Einstellen des oberen Schlitzes erfolgt im
Werk, sodass ein Einstellen nur nach längerer Verwendung
oder einem Teilewechsel erforderlich wird.
HINWEIS!
EIN ENTSPRECHENDER SPALT ZWISCHEN
DEM OBEREN SCHLITZ UND DEN
ROLLTISCHGITTERN IST WICHTIG, UM DIE ANSAUGUNG UND EINE
ZUFRIEDENSTELLENDE STAUBERFASSUNG ZU GEWÄHRLEISTEN.
Der Spalt zwischen dem oberen Schlitz und den
Rolltischgittern sollte 1/32 Zoll" (0,8 mm) oder weniger (A)
betragen. Der obere Schlitz und die Rolltischgitter sollten sich
während der Tischbewegung weder berühren noch aneinander
reiben. Wenn sie reiben, ist ein Nachstellen erforderlich.
12.1
iQMS362 CE
Benutzerhandbuch
EINSTELLUNGEN
EINSTELLEN DER OBEREN ROLLE DES ROLLTISCHES
1. Sichern Sie die Achsnockenschraube (V) mit einem
Inbusschlüssel und lösen Sie die Achsmutter (W).
A
2. Drehen Sie die Achsnockenschraube mit dem
3. Halten Sie den Inbusschlüssel und die
4. Führen Sie diesen Schritt für alle sechs oberen
EINSTELLEN UND AUSRICHTEN DES ROLLTISCHES
Hinweis: Der Rolltisch ist ab Werk rechtwinklig zum
Schneidkopf ausgerichtet und entspricht gemäß
Zertifizierung einem branchenführenden Standard von
0,015 Zoll oder 1/64 Zoll (0,38 mm).
Einstellen ist nur nach längerer Verwendung oder einem
Teilewechsel erforderlich.
V
Inbusschlüssel, bis ein leichter Widerstand beim Drehen
der oberen Rolle per Hand spürbar ist.
Achsnockenschraube in Position und ziehen Sie dabei
die Achsmutter fest.
Rollen durch.
W
+1 888-274-7744
www.iqpowertools.com
