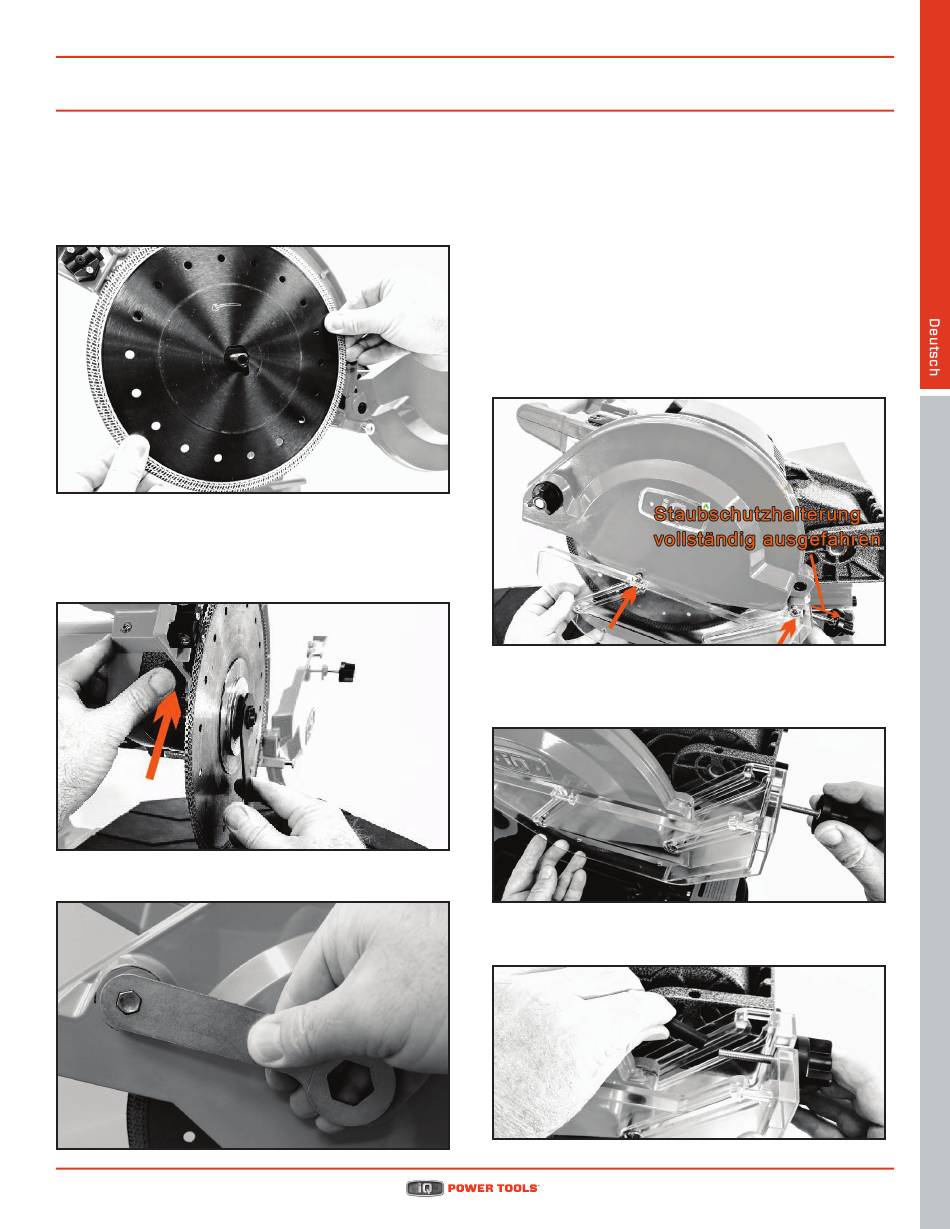

Nehmen Sie das Sägeblatt aus der Verpackung, entfernen
Sie den Reduzierring, falls in der Q-Drive Schaftbohrung
eingebaut. Montieren Sie das Sägeblatt und richten
Sie dabei die Q-Drive Schaftbohrung an der Q-Drive
Sägeblattwelle aus.
Bauen Sie die äußere Sägeblatt-Flanschscheibe und
-Mutter ein. Ziehen Sie die Sägeblattmutter mithilfe des
mitgelieferten Klingenschlüssels im Uhrzeigersinn fest
und drücken Sie dabei die Sperrtaste der Sägeblattwelle.
Sorgfältig festziehen.
Schließen Sie die äußere Sägeblattabdeckung und sichern
Sie diese durch Festziehen des Abdeckungsbolzens.
+1 888-274-7744
www.iqpowertools.com
INSTALLATION DES STAUBSCHUTZES
INSTALLIEREN DES STAUBSCHUTZES
Hinweis: Das Sägeblatt muss vor dem Einbau des
Staubschutzes installiert werden.
Drücken Sie den Schneidkopfgriff nach unten, lösen
Sie dabei den Tiefeneinstellungsknopf und ziehen Sie
den Feststellknopf heraus. Lassen Sie den Schneidkopf
komplett nach oben fahren. Richten Sie die Führung
des Staubschutzes bei vollständig ausgefahrenem
Sicherungsknopf des Staubschutzes an den
Zapfenschrauben aus und drücken Sie nach oben.
(Hinweis: Das Sägeblatt muss auch an einem Schlitz im
Staubschutz ausgerichtet sein.)
Halten Sie den Staubschutz in der oberen Position und
ziehen Sie den Sicherungsknopf des Staubschutzes fest.
Installierter Halterungsbock für den Staubschutz.
