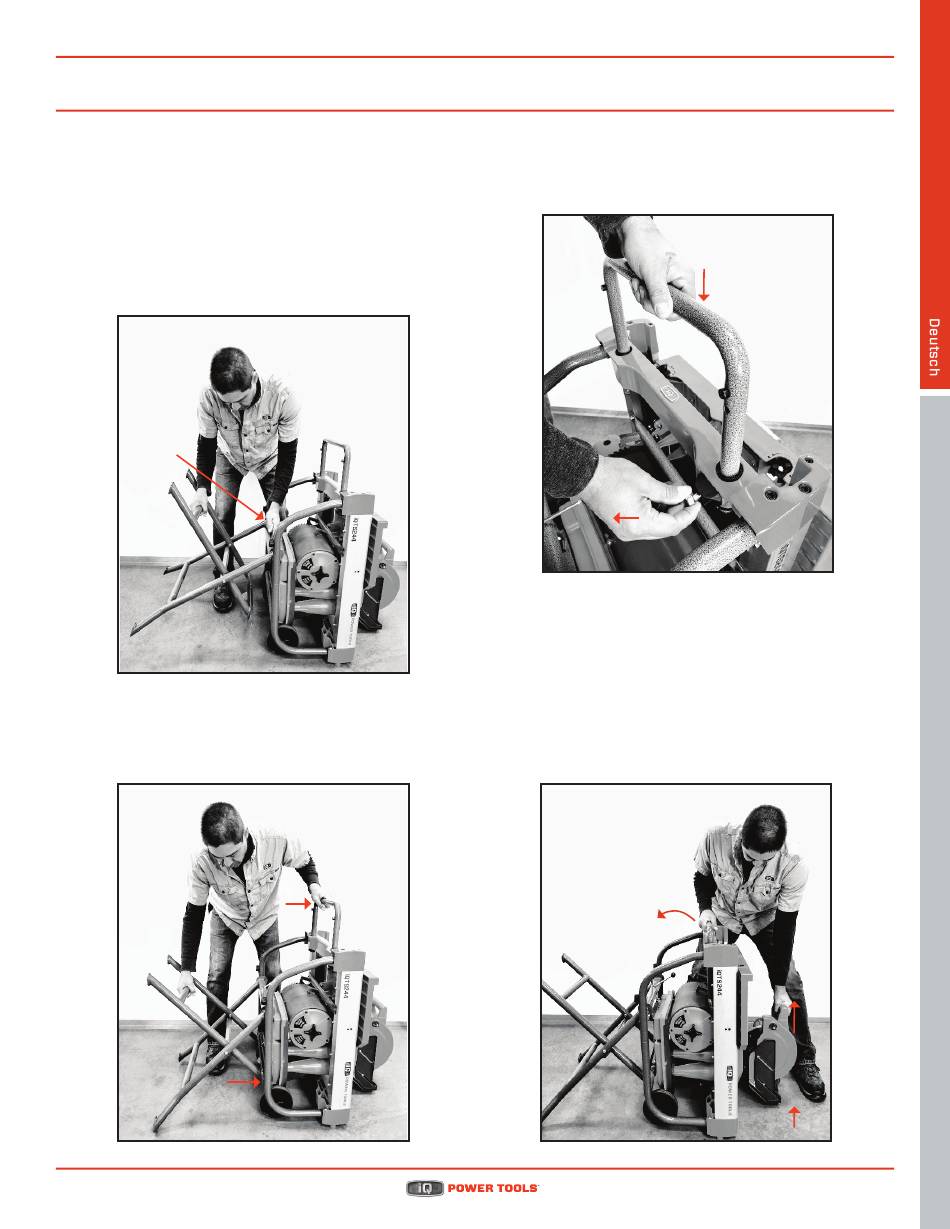

INSTALLIEREN DES X-STÄNDERS (optionales Zubehör)
Zubehör ist bei Ihrem iQ Power Tools Händler vor Ort
erhältlich. Rufen Sie an unter +1 888-274-7744 oder
besuchen Sie unsere Website unter iqpowertools.com.
1.
Die Säge steht auf den Rollen und den hinteren Füßen.
Halten Sie den X-Ständer wie dargestellt. Befestigen Sie
die Haken am X-Ständer (A) über der oberen Querleiste
des Sägerohrrahmens.
A
2.
Üben Sie leichten Druck auf den Transportgriff (A) aus
und schieben Sie dabei den X-Ständer (B) nach unten,
bis die untere Querstrebe des Sägerohrrahmens in den
Sperrstift des X-Ständers einrastet.
B
+1 888-274-7744
www.iqpowertools.com
A
3.
Senken Sie den Transportgriff ab, indem Sie den
Sperrstift (A) des Transportgriffs ziehen und
anschließend den Transportgriff (B) nach unten drücken.
A
4.
Heben Sie die Maschine mit montiertem X-Ständer
in ihre aufrechte Betriebsposition. Wie nachfolgend
abgebildet steht der linke Fuß neben dem Schneidkopf
(A) und die linke Hand hebt den Schneidkopfgriff,
während die Aufwärtsdrehung mit der rechten Hand am
Transportgriff (C) geführt wird. Hinweis: Stellen Sie vor
dem Anheben sicher, dass für das Anheben und Drehen
der Maschine in ihre aufrechte Betriebsposition etwa
2 m Platz zur Verfügung stehen.
C
B
B
3.2
A
12.1
iQTS244
Benutzerhandbuch
