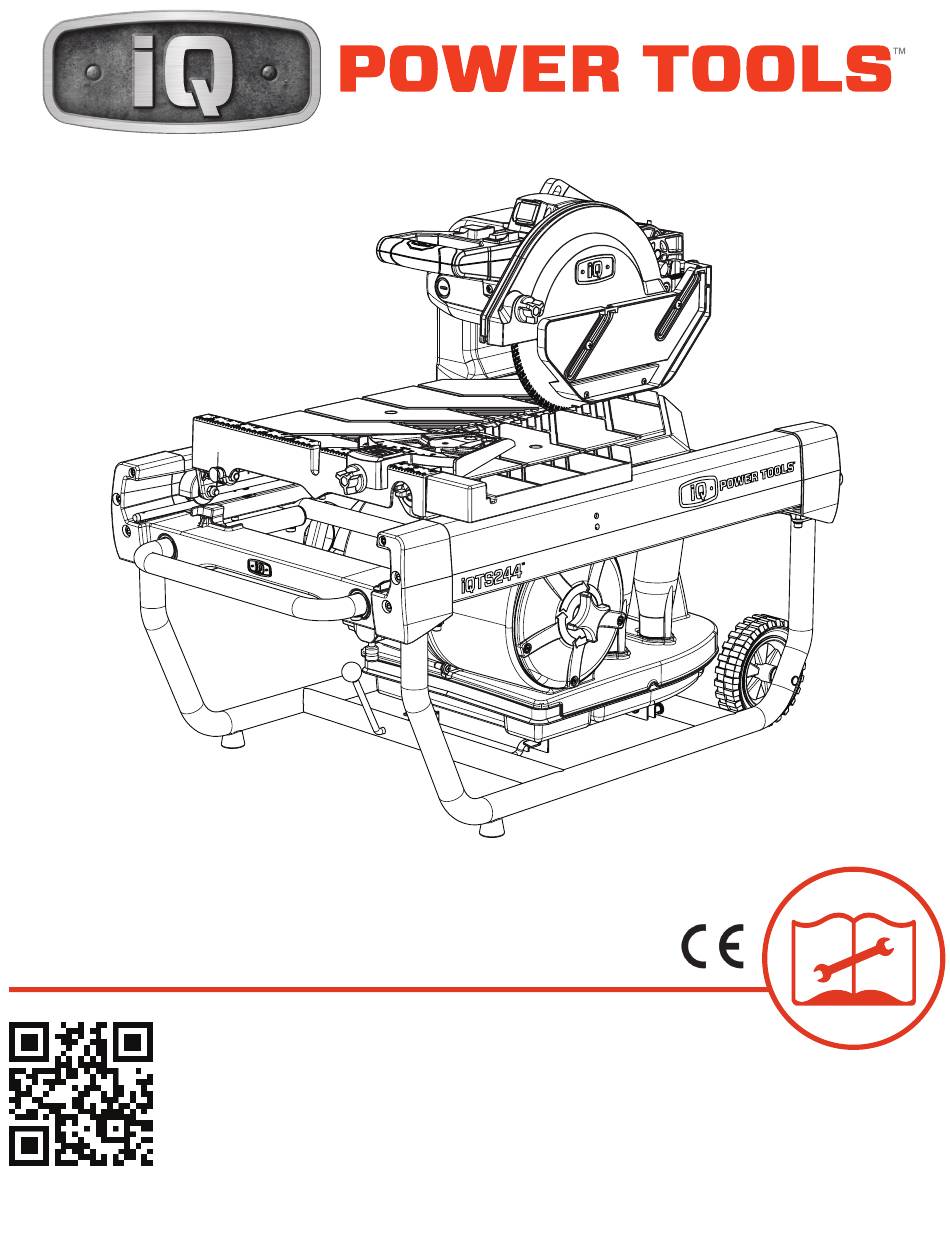

iQTS244 10 Zoll Fliesensäge
Benutzerhandbuch
Verwenden Sie den QR-Code, um das
iQTS244-Benutzerhandbuch in Ihrer Sprache
herunterzuladen.
Lesen Sie das Benutzerhandbuch bitte
sorgfältig und stellen Sie sicher, dass Sie
die Anweisungen vor dem Verwenden der
Maschine verstanden haben.
Utilisez le code QR pour télécharger le manuel
d'utilisation de l'iQTS244 dans votre langue.
Utilizzare il codice QR per scaricare il manuale
dell'operatore iQTS244 nella propria lingua
Gebruik de QR-code om de iQTS244
bedieningshandleiding in uw taal te downloaden
Brug QR-kode til at downloade brugervejledningen til
iQTS244 på dit sprog
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IQ Power Tools iQTS244
Inhaltszusammenfassung für IQ Power Tools iQTS244
- Seite 1 10 Zoll Fliesensäge Benutzerhandbuch Utilisez le code QR pour télécharger le manuel d’utilisation de l’iQTS244 dans votre langue. Utilizzare il codice QR per scaricare il manuale Verwenden Sie den QR-Code, um das dell’operatore iQTS244 nella propria lingua iQTS244-Benutzerhandbuch in Ihrer Sprache herunterzuladen.
- Seite 2 M-iQTS244CE-001-0M012018...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Thema Abschnitt Wichtige Symbole und Sicherheitsvorschriften Erklärung der Warnstufen Sicherheitsvorschriften Einführung Design und Funktionen iQTS244 Was ist was? Sicherheitsausrüstung der Maschine Sägeblätter Sägeblätter für verschiedene Materialien Zusammenbau Montage des Stützarms Anschluss der Vakuummotorleistung Zusammenbau der Tischerweiterung Installation des Rolltisches Installation des Sägeblattes... -
Seite 4: Wichtige Symbole Und Sicherheitsvorschriften
IQ PO WE RT OO LS .COM • 8 88 -2 74 -774 4 PO B ox 744 9 Mo re no V alle y, C A CE-Zulassung. 20 17 • M ad e in Tai wain iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 5: Zusätzliche Sicherheitswarnungen
Position. und Rillen sind. 3. Verriegeln Sie den Rolltisch vor dem Transport. 4. Entsperren Sie den Transportgriff und ziehen Sie ihn für ein einfaches Transportieren heraus. LASERSTRAHLUNG, NICHT IN DEN STRAHL SEHEN, KLASSE 1M-PRODUKT +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch... -
Seite 6: Sicherheitsvorschriften
Tragen Sie bei langem Haar eine schützende Haarbedeckung. 11. TAGEN SIE STETS EINE SCHUTZBRILLE. Verwenden Sie außerdem eine Gesichts- oder Staubmaske, wenn das Schneiden Staub erzeugt. Normale Brillen bieten lediglich schlagfeste Gläser, es handelt sich NICHT um Schutzbrillen. iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 7: Einführung
Sie dieses Handbuch lesen. Design und Funktionen Sollten Sie Fragen zu Ihrer iQTS244™ haben, wenden Sie sich Die Produkte von iQ Power Tools zeichnen sich durch hohe Leistung, Zuverlässigkeit, innovative Technologie und die bitte an uns unter Berücksichtigung ökologischer Aspekte aus. -
Seite 8: Vorderseite
6 - Verriegelungsknopf Rolltisch 18 - Zyklone 7 - Schneidführung 19 - Filterdrehknopf 8 - Rolltisch 20 - Filterabdeckung 9 - Sägeblatt 21 - Räder 10 - Knopf Schneidblattschutz 22 - Staubfach 11 - Griff 12 - Leistungsschalter iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 9: Rückseite Und Seite
32 - Fach für Netzkabel 25 - Netzkabel Vakuummotor 33 - 8 mm Sechskantschlüssel 26 - Stützarm 34 - Klingenschlüssel 27 - Feststellknopf Rückseite 28 - Knopf Tiefeneinstellung 29 - Feststellknopf Schneidblattwelle 30 - Sägenmotor 35 - Oberer Schlitz +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch... -
Seite 10: Sicherheitsausrüstung Der Maschine
Der Verriegelungsknopf wird zum Verriegeln des auf Beschädigungen untersucht werden. Der Staubschutz Rolltisches während des Transports verwendet. Verriegeln sollte sich frei am Schneidmaterial entlang und darüber Sie den Rolltisch vor dem Transport, um Verletzungen zu hinweg bewegen. verhindern. iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 11: Sägeblätter
Q-Drive Schaftbohrung Schaftbohrung sind über Ihren regionalen iQ Power erhältlich. Tools Händler erhältlich oder direkt von iQ Power Tools unter 1+ 888-274-7744 oder über die Website auf Die Auswahl des Sägeblattes sollte anhand des zu schneidenden Materials getroffen werden;... -
Seite 12: Auspacken Und Zusammenbau
Klipsen Sie die Kabelhalterung zu, um das Kabel zu sichern. Setzen Sie die (4) Inbusschrauben ein. Ziehen Sie alle 4 Schrauben fingerfest an. Stecken Sie das Vakuumnetzkabel in die hierfür vorgesehene Steckdose. Ziehen Sie die (4) Inbusschrauben mit dem mitgelieferten Inbusschlüssel fest. iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 13: Zusammenbau Der Tischerweiterung
Entfernen des Tisches und Wartungsarbeiten in die untere Position gestellt. INSTALLIEREN DES ROLLTISCHES Stellen Sie den Sperrhebel zum Entfernen des Tisches in die untere Position. Damit kann der Rolltisch eingebaut oder entfernt werden. +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch... - Seite 14 Sie dabei den Tiefeneinstellungsknopf und ziehen Sie den Feststellknopf heraus. Lassen Sie den Schneidkopf komplett nach oben fahren. Beachten Sie die Q-Drive-förmige Sägeblattwelle. Die IQTS244 muss mit speziell konzipiertem 10 Zoll Trockensägeblatt mit Q-Drive Schaftbohrung verwendet werden. Lösen Sie die Schraube für den Sägeblattschutz.
-
Seite 15: Installieren Des Staubschutzes
Sorgfältig festziehen. Halten Sie den Staubschutz in der oberen Position und ziehen Sie den Sicherungsknopf des Staubschutzes fest. Schließen Sie die äußere Sägeblattabdeckung und sichern Sie diese durch Festziehen des Abdeckungsbolzens. Installierter Halterungsbock für den Staubschutz. +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch... -
Seite 16: Persönliche Schutzausrüstung
Fachleuten • Haarnetz oder Ähnliches zum Zurückhalten von ausgeführt werden. Siehe Anweisungen unter dem Titel langem Haar. Z. B.: Haargummis für Männer „Wartung“. Verwenden Sie stets Originalzubehör. Für weitere Informationen wenden Sie sich an Ihren Händler. iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 17: Elektrische Sicherheit
SPANNUNG ABHÄNGIG. VERLÄNGERUNGSKABEL, DIE ZU LANG SIND ODER EINEN ZU KLEINEN DURCHMESSER HABEN, auf der AUS-Position steht, bevor die Maschine REDUZIEREN DEN STROM ZUM MOTOR UNTER LAST, WAS ZU an eine Stromquelle angeschlossen wird. LEISTUNGSEINBUSEN ODER STÖRUNGEN FÜHRT. +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch... -
Seite 18: Sicherheit Am Arbeitsplatz
Stehen Sie aufrecht. Halten Sie Abstand zwischen Ihrem Gesicht und dem Sägeblatt. Positionieren Sie beide Hände so weit von dem Sägeblatt weg wie möglich am Werkstück. Bei Verwendung der Eintauchfunktion eine Hand an den Schneidgriff legen. iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 19: Vor Dem Start
Sie den LASERSCHALTER O oder das Aus-Symbol. WARNUNG! SICHERN SIE DEN ROLLTISCH UND DEN LASERSTRAHLUNG, SCHNEIDKOPF VOR NICHT IN DEN STRAHL DEM BEWEGEN ODER SEHEN, KLASSE TRANSPORTIEREN, UM GERÄTESCHÄDEN ODER 1M-PRODUKT PERSONENVERLETZUNGEN ZU VERMEIDEN. +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch... -
Seite 20: Tägliche Wartung
SCHLITZ VERKLEMMEN, WAS EINE BESCHÄDIGUNG DER MASCHINE ZUR FOLGE HAT. *Das Zubehör ist bei Ihrem iQ Power Tools Händler vor Ort erhältlich. Rufen Sie an unter +1 888-274-7744 oder besuchen Sie www.iqpowertools.com, um einen Händler in der Nähe zu finden. -
Seite 21: Filtersystem
Drehen Sie den Staubfang und lösen Sie den Hebel FILTERSYSTEM nach links. Das Filtersystem der IQTS244 funktioniert automatisch mit der Fliesensäge. Der Vakuummotor startet automatisch beim Start des Sägemotors. Das System ist ausgelegt für den Betrieb über einen ganzen Arbeitstag oder 152 laufende Schnittmeter, bevor der Filter gereinigt oder der Staubfang geleert werden muss. -
Seite 22: Wechseln Des Filters
Filterabdeckung. Bauen Sie den neuen Filter in das Filtergehäuse ein. Drehen Sie den Filter leicht beim Einsetzen über der Filterspindel. Setzen Sie Filterabdeckung und Schrauben ein. Bauen Sie Entfernen Sie den Filter. den Filterdrehknopf ein. 10.2 iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 23: Untersuchen Und Austauschen Der Kohlebürsten
Kohlebürste mit einem normalen Schraubendreher. Bauen Sie die Kohlebürste ein und achten Sie auf die Ausrichtung der Nasen in den Schlitzen. Entfernen Sie die Sicherungskappe der Kohlebürste. Ziehen Sie die Sicherungskappe der Kohlebürste fest. Entfernen Sie die Kohlebürste. 10.3 +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch... -
Seite 24: Wechseln Der Lüftungsgitter
Halteöse, die über eine Nase an den Tischgittern unten schieben. gleitet. Heben Sie die Plastiköse mit leichtem Druck an und schieben Sie sie zum Lösen nach unten. Wiederholen Sie diesen Vorgang am Ende jedes Gitters. 10.4 iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 25: Einstellungen
Inbusschlüssel, bis ein leichter Widerstand beim Drehen der oberen Rolle per Hand spürbar ist. Halten Sie den Inbusschlüssel und die Achsnockenschraube in Position und ziehen Sie dabei die Achsmutter fest. Führen Sie diesen Schritt für alle sechs oberen Rollen durch. 11.1 +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch... -
Seite 26: Einstellen Und Ausrichten Des Rolltisches
Führungsschieneneinstellung (Y) so, dass das Sägeblatt über die gesamte Distanz des Rolltisches von vorne nach hinten rechtwinklig zum Parallelanschlag (A) steht. Wenn die Führungsschiene in der korrekten Position ist, ziehen Sie die sechs Schienenhalterungsschrauben (X) fest. AUSSENANSICHT INNENANSICHT 11.2 iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... -
Seite 27: Installieren Des X-Ständers (Optionales Zubehör)
INSTALLIEREN DES X-STÄNDERS (optionales Zubehör) Zubehör ist bei Ihrem iQ Power Tools Händler vor Ort Senken Sie den Transportgriff ab, indem Sie den erhältlich. Rufen Sie an unter +1 888-274-7744 oder Sperrstift (A) des Transportgriffs ziehen und besuchen Sie unsere Website unter iqpowertools.com. -
Seite 28: X-Ständer
Maschine nach hinten frei, um die Maschine auf den Boden abzusenken. Senken Sie die Maschine ab, sodass sie weich auf dem Boden aufliegt. WARNUNG! WARNUNG! SICHERN SIE DEN ROLLTISCH VOR DEM TRANSPORT, UM GERÄTESCHÄDEN ODER PERSONENVERLETZUNGEN ZU VERMEIDEN. 12.2 iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... - Seite 29 Die Maschine kann jetzt für den bequemen Transport der linken Fußspitze den Verriegelungsknopf (B) des nach vorne auf die Rollen gekippt werden. X-Ständers drücken und dann mit der rechten Hand (C) nach oben ziehen. B GROSANSICHT 12.3 +1 888-274-7744 iQTS244 www.iqpowertools.com Benutzerhandbuch...
-
Seite 30: Fehlerbehebung
ANLEITUNG FÜR FEHLERBEHEBUNG BEACHTEN SIE DIE FOLGENDEN SICHERHEITSVORSCHRIFTEN UND -ANWEISUNGEN VIELE ALLGEMEINE PROBLEME KÖNNEN MÜHELOS DURCH VERWENDUNG DER NACHFOLGENDEN TABELLE GELÖST WERDEN. FÜR TIEFERGEHENDE ODER DAUERHAFTE PROBLEME KONTAKTIEREN SIE IQ POWER TOOLS UNTER 1-(888)274-7744. FEHLER! SÄGE STARTET NICHT WELCHE URSACHE LIEGT VOR? ABHILFE 1. -
Seite 31: Technische Daten
TECHNISCHE DATEN SÄGEMOTOR IQTS244 LEISTUNG, PS, KW 6.5 / 1440 SPANNUNG, V 220 - 240 PHASEN FREQUENZ, HZ 50 / 60 SÄGEBLATTDREHZAHL, U/MIN 4000 VAKUUMMOTOR SPANNUNG 220 - 240~ FREQUENZ, HZ LEISTUNG, PS, KW 1.7 / 360 CFM / dm^3/5 100 / 47 SCHNEIDAUSRÜSTUNG... -
Seite 32: Schaltplan
SCHALTPLAN ARMATUR SCHALTER ARMATUR SCHALTER 15.1 iQTS244 888-274-7744 Benutzerhandbuch www.iqpowertools.com... - Seite 33 Garantie. Die beschränkte Kosten oder Ausgaben in Verbindung mit defekten Garantie ersetzt ausdrücklich andere Garantien, ob Produkten, Austauschprodukten oder Komponenten, ausdrücklich oder stillschweigend. die an das Werk von iQ Power Tools oder an eine autorisierte Reparaturwerkstatt eingesandt wurden. 16.1 +1 888-274-7744 iQTS244 www.iqpowertools.com...
- Seite 34 Utilisez le code QR pour télécharger le manuel d’utilisation de l’iQTS244 dans votre langue. Utilizzare il codice QR per scaricare il manuale Use QR Code to download the iQTS244 dell’operatore iQTS244 nella propria lingua. Operator’s Manual in your language. Please read the operator’s manual carefully and...
