EINSTELLUNGEN

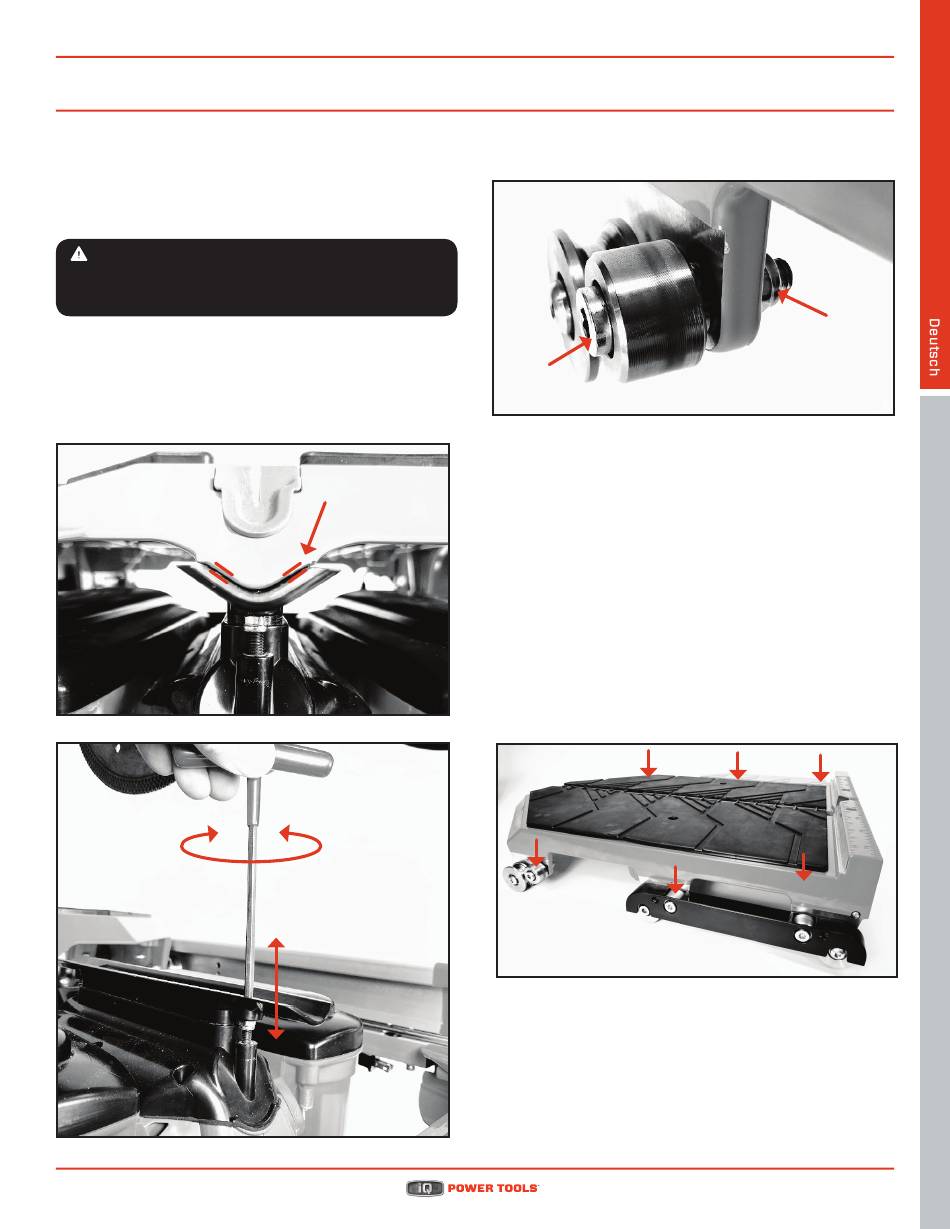

EINSTELLEN DES OBEREN SCHLITZES
Hinweis: Das Einstellen des oberen Schlitzes erfolgen im
Werk, sodass ein Einstellen nur nach längerer Verwendung
oder einem Teilewechsel erforderlich wird.
HINWEIS!
SCHLITZ UND DEN ROLLTISCHGITTERN IST WICHTIG,
UM DIE ANSAUGUNG UND EINE ZUFRIEDENSTELLENDE
STAUBERFASSUNG ZU GEWÄHRLEISTEN.
Der Spalt zwischen dem oberen Schlitz und den
Rolltischgittern sollte 1/3 Zoll" (A) betragen. Der obere
Schlitz und die Rolltischgitter sollten sich während der
Tischbewegung weder berühren noch aneinander reiben.
Wenn sie reiben, ist ein Nachstellen erforderlich.
+1 888-274-7744
www.iqpowertools.com
EIN ENTSPRECHENDER
SPALT ZWISCHEN DEM OBEREN
A
EINSTELLEN DER OBEREN ROLLE DES ROLLTISCHES
V
1.
Sichern Sie die Achsnockenschraube (V) mit einem
Inbusschlüssel und lösen Sie die Achsmutter (W).
2.
Drehen Sie die Achsnockenschraube mit dem
Inbusschlüssel, bis ein leichter Widerstand beim Drehen
der oberen Rolle per Hand spürbar ist.
3.
Halten Sie den Inbusschlüssel und die
Achsnockenschraube in Position und ziehen Sie dabei
die Achsmutter fest.
4.
Führen Sie diesen Schritt für alle sechs oberen Rollen
durch.
W
11.1
iQTS244
Benutzerhandbuch
