Netzwerkkabel Anschließen - D-Link DES-1016D Kurzanleitung Für Die Installation

3

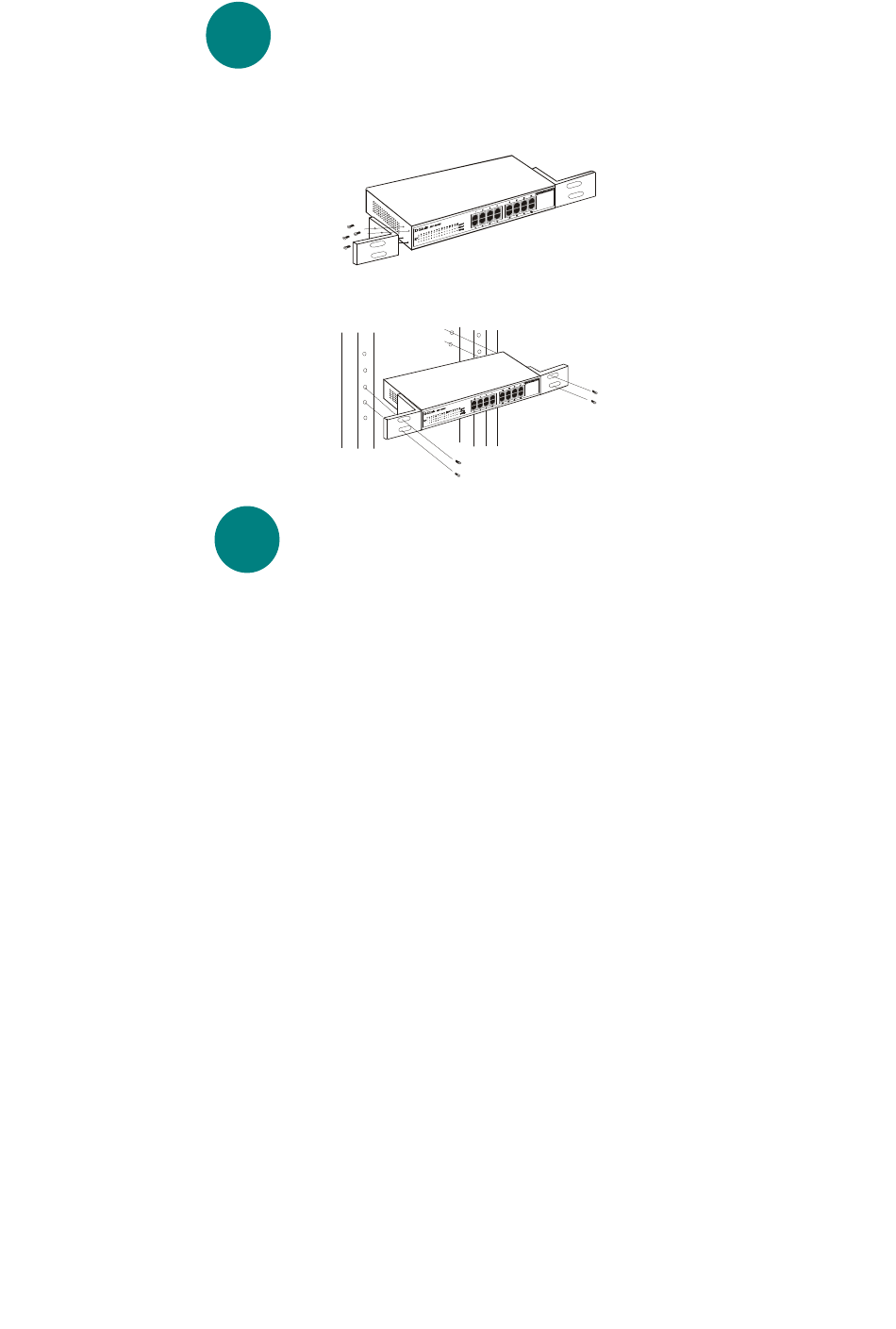

Rackmontage
Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgröße) montiert
und mit weiteren Geräten in einem Verkabelungsschrank installiert
werden. Befestigen Sie dazu die beiden Montagewinkel mit den
mitgelieferten Schrauben vorne auf beiden Seiten des Switch.
Anbringen der Montagewinkel am Switch
Montieren Sie danach den Switch mit den zum Rack gehörenden
Schrauben im Rack.
Installation des Switch in einem Rack
4
Netzwerkkabel anschließen
Der Switch verfügt über vier Fast-Ethernet-Ports für 10/100Mbit/s. Bei
10 und 100 Mbit/s können diese Ports im Halb- und Vollduplexmodus.
Diese Ports sind Auto-MDI-Ports, die automatisch zwischen MDI-II und
MDI-X umschalten. Sie können hier sowohl Standard- als auch
gekreuzte Kabel einsetzen.
5
