1. Allgemeine Beschreibung

Sicherheitshinweis:
Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen.
Verwendung:
Verwendung als 3-Phasen-, 4-Leiter-Zähler oder als 1-Phasen, 2-
Leiter-Zähler (L3, N) in Zählerplatzsystemen mit Zählerräumen nach
DIN VDE0603 Teil 1, DIN 43853.

Produktbeschreibung:

Bidirektionale Datenschnittstelle
(D0); MSB-DSS, SML-Protokoll;
mit Siegeletikett verschlossen
Info-
Schnittstelle
INFO-DSS
Plombier-
schrauben

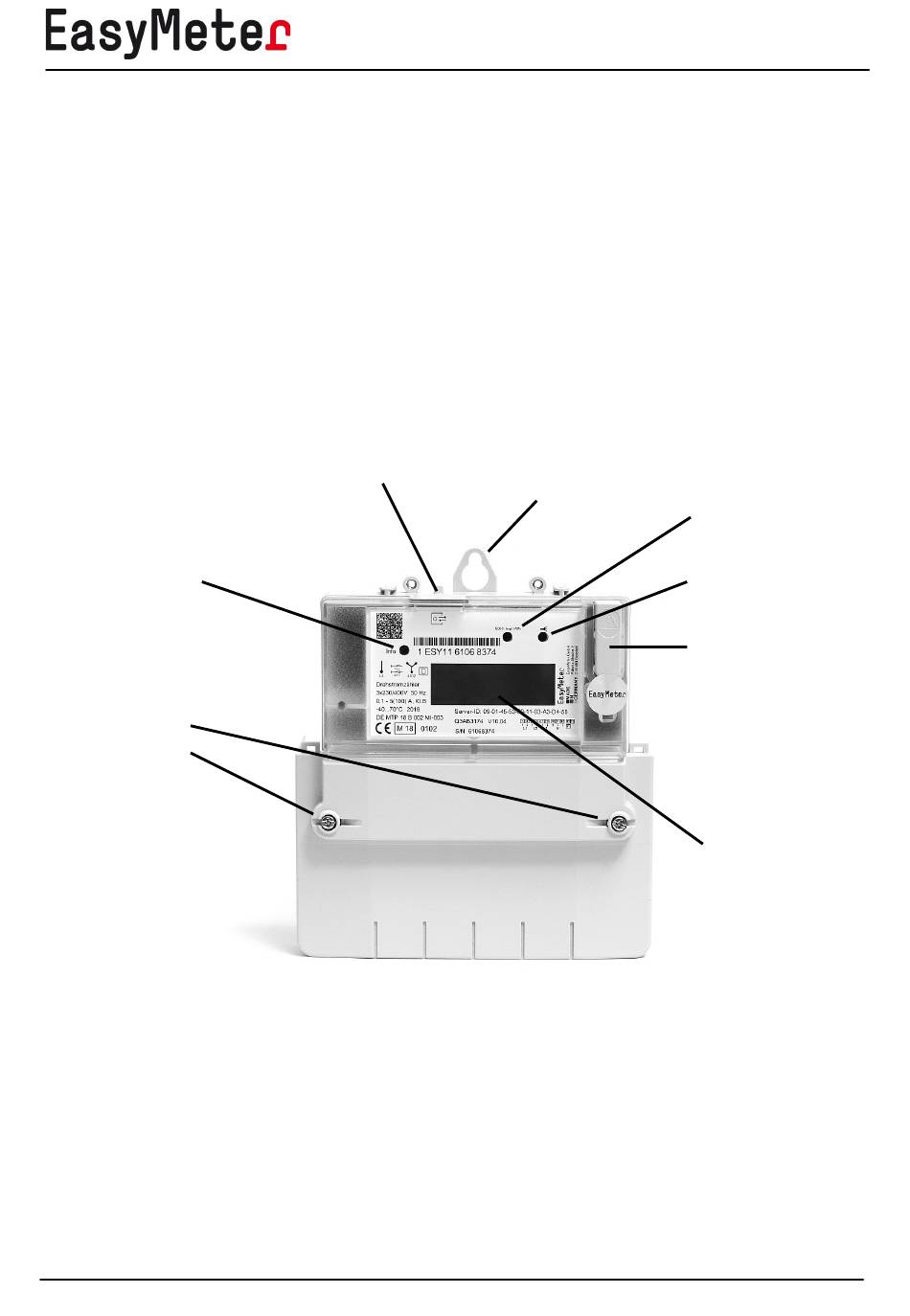

Abb. oben (Gerätebeispiel): Q3A Revision 1, Typ Q3AB3174, mit Firmware V10.04
Die Zählergehäuse sind verschweißt und als „Sealed-forever"-Geräte
ausgeführt. Hinweis: Die mechanischen Schnittstellen, die Spannungs-
schnittstellen und die MSB-Schnittstelle sind nicht patentiert oder her-
stellerseitig geschützt. Auf Wunsch werden weitere Detailzeichnungen
und Spezifikationen zur Verfügung gestellt. Die Geräte weisen eine
bidirektionale MSB-Schnittstelle nach DIN EN 62056 auf, welche Daten
in Form des SML-Protokolls ausgibt (Smart Message Language).
BA_Q3A_Rev12
Betriebsanleitung
Stand: 2018-11-06
Elektronischer
3-Phasen-,4-Leiter-Zähler
Obere
Befestigungs-
Telemetrie-
Lasche
Schnittstelle
Optischer
Taster
Steckplatz für
„Spannungs-
brücke" (Strom-
versorgung für
Zusatzgeräte);
hier: mit Stopfen
und Siegeletikett
verschlossen
LC-Display
Q3A
V10.04
