EINHELL TC-IW 110 Originalbetriebsanleitung Seite 34

1~ f
1
f
2

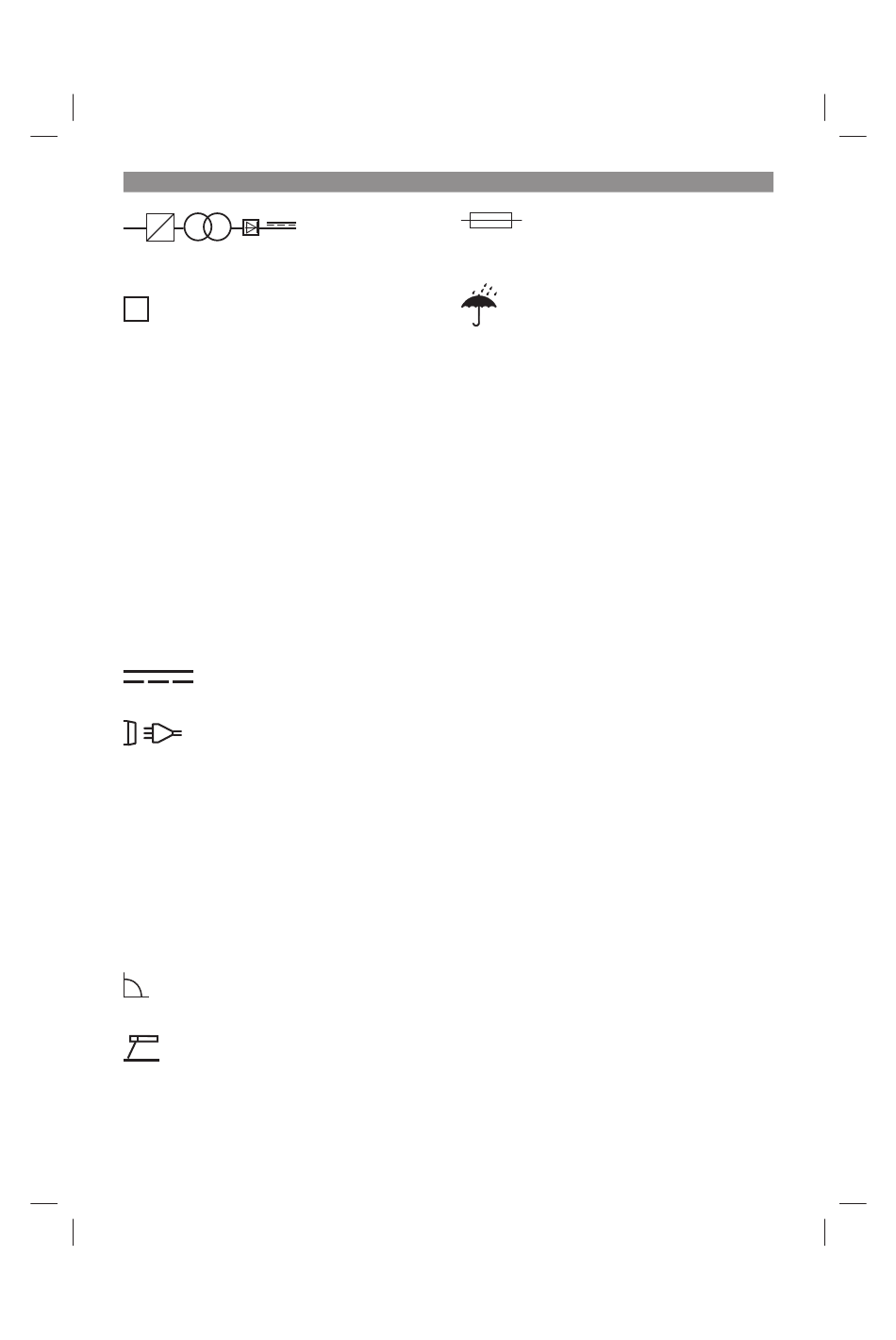

Jednofazni statički pretvarač frekvencije-
transformator-ispravljač
S
Simbol za izvore struja za zavarivanje koji su
prikladni za zavarivanje u okolini s povećanom
električnom opasnošću.
~ 50 Hz
Izmjenična struja i dimenzionirana vrijednost frek-
vencije [Hz]
U 0
Napon praznog hoda [V]
Ø
Promjer elektrode [mm]
U 2
Napon zavarivanja [V]
I 2
Struja zavarivanja [A]
Istosmjerna struja
Mrežni ulaz; broj faza kao i simbol izmjenične
struje i dimenzionirana vrijednost frekvencije
U 1
Mrežni napon [V]
I 1max
Najveća dimenzionirana vrijednost
mrežne struje [A]
I 1eff
Efektivna vrijednost najveće mrežne struje [A]
Simbol za padajuću karakteristiku
Ručno zavarivanje svjetlosnim lukom sa
štapastim obloženim elektrodama
Anl_TC_IW_110_SPK4.indb 34 Anl_TC_IW_110_SPK4.indb 34
HR/BIH
Osigurač s nazivnom vrijednosšću u amperima u
mrežnom priključku
Ne čuvajte niti ne koristite uređaj u vlažnoj ili mo-
kroj okolini ili na kiši.
IP 21 S
Vrsta zaštite
H
Klasa izolacije
X
Trajanje uključenosti
Mrežni priključak: .................. 230-240 V ~ 50 Hz
Napon praznog hoda .................................. 85 V
Potrošnja električne energije . 3,8 kVA kod 100 A
Osigurač (A) ................................................... 16
Težina ................................................ oko 3,6 kg
Zavarivanje obloženim štapastim elektrodama:
Struja zavarivanja ............................... 20 – 100 A
Trajanje uključenosti X
10% .......................................................... 100 A
60% ............................................................ 52 A
100% .......................................................... 40 A
Oprez!
Ostali rizici
Čak i kad se ovi elektroalati koriste propis-
no, uvijek postoje neki drugi rizici. Sljedeće
opasnosti mogu nastati vezi s izvedbom i
konstrukcijom elektroalata:
1. Oštećenja pluća ako se ne nosi prikladna
maska za zaštitu od prašine.
Opasnost!
Ovaj elektroalat stvara za vrijeme rada elektro-
magnetsko polje. Ovo polje može pod određenim
okolnostima ugrožavati aktivne ili pasivne medi-
cinske implantate. Da bi se smanjila opasnost od
ozbiljnih ili smrtnih ozljeda, preporučujemo
da osobe s medicinskim implantatima prije
rada sa strojem konzultiraju svojeg liječnika ili
proizvođača medicinskog implantata.
- 34 -
