Herunterladen Inhalt Inhalt
Teilen
Diese Seite drucken

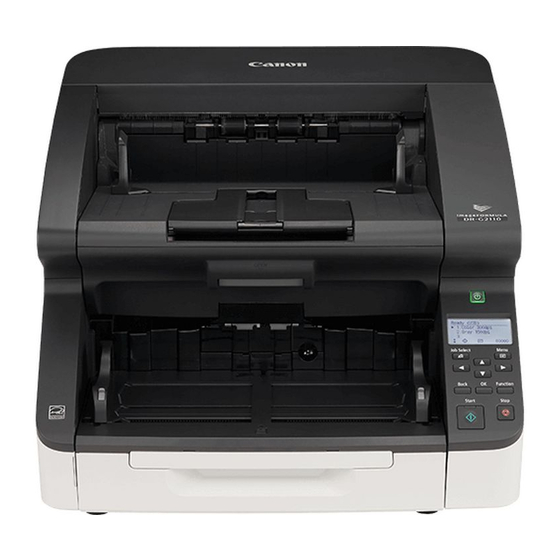

Canon DR-G2140 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Canon Anleitungen
  4. Scanner
  5. DR-G2140
  6. Bedienungsanleitung

Canon DR-G2140 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
• Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen.
• Wenn Sie die Anleitung gelesen haben, bewahren Sie sie zum
späteren Nachschlagen an einem sicheren Ort auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Canon DR-G2140

Inhaltszusammenfassung für Canon DR-G2140

  • Seite 1 Bedienungsanleitung • Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. • Wenn Sie die Anleitung gelesen haben, bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf.

  • Seite 2: Internationales Energy Star ® -Programm Für Bürogeräte

    Für EMVG Dieses Produkt ist zum Gebrauch im Wohnbereich, Geschäfts-und Gewerbebereich sowie in Kleinbetrieben vorgesehen. Modellnamen Der folgende Name kann in den einzelnen Verkaufsregionen des Dokumentenscanners in den Sicherheitsvorschriften genannt werden. DR-G2140: Model 6130020/6130130 DR-G2110: Model 6130030/6130140 DR-G2090: Model 6130040...

  • Seite 3: Reproduktionswarnung

    • Canon und das Canon-Logo sind registrierte Markenzeichen von verwendet werden, insbesondere in Zusammenhang mit Fälschung Canon Inc. in den USA und können auch in anderen Ländern und Urheberrecht sowie Gesetze in Bezug auf nationale Sicherheit. Markenzeichen bzw. registrierte Markenzeichen sein.

  • Seite 4: Haftungsausschluss

    ENTSTANDENE SCHÄDEN JEGLICHER ART, ODER FÜR VERLUSTE UND AUSGABEN, DIE DURCH DIE VERWENDUNG DIESES MATERIALS ENTSTEHEN. CANON ELECTRONICS INC. HAFTET NICHT FÜR DIE AUFBEWAHRUNG UND HANDHABUNG VON DOKUMENTEN, DIE MIT DIESEM PRODUKT GESCANNT WURDEN, ODER FÜR DIE SPEICHERUNG UND HANDHABUNG DER RESULTIERENDEN DATEN DER GESCANNTEN BILDER.

  • Seite 5: Installationshandbuch

    Verbindungsfunktionen über USB und über kabelgebundenes LAN beschrieben. Überprüfen Sie vor dem Lesen dieses Handbuchs, über welches Modell Sie verfügen. Kabelge- USB- bundene Modell Seriennummer* Verbindung Netzwerk- verbindung DR-G2140 (mit Netzwerkanschluss) DR-G2140 (ohne Nein Netzwerkanschluss) DR-G2110 (mit Netzwerkanschluss) DR-G2110...

  • Seite 6: Prüfen Des Zubehörs

    SCHRITT 2 Prüfen des Zubehörs Falls einer der nachfolgend aufgeführten Gegenstände beschädigt ist oder fehlt, wenden Sie sich an Ihren örtlichen autorisierten Canon-Händler oder die Kundendienstvertretung. Netzkabel USB-Kabel Haupteinheit Installations-CD Reinigungstuch Installationshandbuch (x1) • Das Reinigungstuch ist für die Reinigung des Scannerinneren vorgesehen.

  • Seite 7: Inhalt Der Installations-Cd

    Inhalt der Installations-CD Installieren Sie die folgende zur Verwendung des Scanners erforderliche Software von der mitgelieferten Installations-CD. ● CaptureOnTouch Dies ist eine spezielle Scan-Anwendung für DR-Scanner. ● Scannertreiber Hierbei handelt es sich um den Treiber für dieses Produkt. ● Barcodemodul ●...

  • Seite 8: Installieren Der Software

    Installation aller Software am Computer vorhanden sind. Um Einzelheiten zu erfahren, USB-Schnittstelle: USB 3.1 Gen1/USB 2.0 wenden Sie sich an Ihren örtlichen autorisierten Canon-Händler. Bildschirm: Auflösung 1024 × 768 (XGA) oder besser • Die Scangeschwindigkeiten sind niedriger, wenn die Standard- empfohlen.
  • Seite 9 Installation WICHTIG • Installieren Sie die Software, bevor Sie den Scanner über das USB- Kabel mit dem Computer verbinden. • Melden Sie sich bei Windows als Administrator an. • Schließen Sie alle anderen Anwendungen, bevor Sie die Software installieren. Legen Sie die Installations-Disc in das Disc-Laufwerk des Computers ein.
  • Seite 10 Klicken Sie auf [Installieren]. Klicken Sie auf [Beenden], um die Installation der Software abzuschließen. Folgen Sie den auf dem Bildschirm angezeigten * Laden Sie die neueste Software von der Canon-Website Anweisungen, um die Installation abzuschließen. herunter. Hinweis Je nach Ihrer Systemumgebung startet Ihr Browser bei der Installation im Vollbildmodus.

  • Seite 11: Lage Der Schnittstellen

    SCHRITT 4 Anschließen an den Computer und die Stromversorgung Schließen Sie den Scanner an den Computer und die Anschließen der Stromversorgung Stromversorgung an. Der Scanner kann an eine USB- oder Netzwerkschnittstelle des Computers angeschlossen werden. Verbinden Sie das mitgelieferte Netzkabel mit dem WICHTIG Netzkabelanschluss an der Rückseite des Scanners.

  • Seite 12: Anschließen An Den Computer

    Anschließen an den Computer Der Scanner unterstützt entweder eine USB-Verbindung oder eine Typ B kabelgebundene Netzwerkverbindung. Der Scanner erkennt die Verbindungsart automatisch, sobald das USB- oder Netzwerkkabel verbunden wird. Typ A WICHTIG • Diese Verbindungsart wird beibehalten, bis die Stromversorgung des Scanners ausgeschaltet wird.
  • Seite 13 • Bei Verbindung über ein kabelgebundenes Netzwerk kann der optionale Flachbettscanner nicht verwendet werden.

  • Seite 14: Einschalten Des Geräts

    SCHRITT 5 Einschalten des Geräts Der Scanner kann mit dem Netzschalter auf der Vorderseite des Hinweis Scanners ein- und ausgeschaltet werden. • Bei Verbindung über das USB-Kabel wird die folgende Sprechblase auf der Taskleiste angezeigt, wenn die Stellen Sie sicher, dass Scanner und Computer richtig Stromversorgung des Scanners erstmals eingeschaltet wird.

  • Seite 15: Ausschalten

    Scanner automatisch abschaltet, wenn er vier Stunden lang nicht benutzt wird. Informationen dazu, wie Sie diesen Wert ändern, siehe „Informationen über das Tool zur Einrichtung des Canon imageFORMULA-Treibers“ auf S. 134. Damit ist die Einrichtung abgeschlossen.

  • Seite 16: Einführung

    Einführung Vielen Dank für den Kauf des Canon imageFORMULA DR-G2140/ Hinweis DR-G2110/DR-G2090. • Das Handbuch (Bedienungsanleitung) für den Scanner ist auf der Bitte lesen Sie die folgenden Handbücher vor Inbetriebnahme des Installations-Disc im PDF-Format gespeichert. Scanners aufmerksam durch, um sich mit dessen Funktionen vertraut •...

  • Seite 17: Verwendete Symbole

    Hinweis Verwendete Symbole In Windows 8.1 ist es am folgenden Ort registriert. In dieser Anleitung werden die folgenden Symbole verwendet, um Verfahren, Einschränkungen, Vorsichtsmaßnahmen und Sicherheitshinweise zu erläutern. Weist auf eine Situation hin, bei der ein Nichtbeachten der korrekten Verfahrensweise zu schweren oder tödlichen Verletzungen führen kann.

  • Seite 18: Inhaltsverzeichnis

    Inhalt Installationshandbuch ............5 Erkennen eines Doppeleinzugs..........56 Zählen von Dokumentblättern ..........59 Lage der Schnittstellen............11 Der Taste Function eine Funktion zuweisen ..... 62 Anschließen der Stromversorgung........11 Anschließen an den Computer..........12 Bedienung im Benutzermodus....64 Ausschalten................15 Über den Benutzermodus..........
  • Seite 19 Wann muss das Trennkissen (Abdeckung der Verzögerungsrolle) ausgetauscht werden......159 des Canon imageFORMULA-Treibers...... 134 Entfernen des Trennkissens (Abdeckung der Was ist das Tool zur Einrichtung des Canon Verzögerungsrolle) .............. 160 imageFORMULA-Treibers ..........134 Anbringen des Trennkissens (Abdeckung der Tool zur Einrichtung des Canon imageFORMULA-Treibers Verzögerungsrolle) ..............
  • Seite 20 Fehlermeldung ............180 Deinstallation der Software........181 Anhang ............. 182 Technische Daten ............182 Optionen................183 Verbrauchsmaterialien ............184 Abmessungen ..............184 Weitere Spezifikationen..........185 Barcode-Spezifikationen ............. 185 Prägedrucker-Spezifikationen ..........188 Index................189...

  • Seite 21: Vor Inbetriebnahme Des Scanners

    Vor Inbetriebnahme des Scanners Wichtige Sicherheitshinweise Lesen Sie sich die nachstehenden Sicherheitswarnungen und Hinweise sorgfältig durch, damit Sie das Gerät stets sicher betreiben. ● Setzen Sie den Scanner nicht direkter Sonneneinstrahlung aus. Aufstellort Wenn sich dies nicht vermeiden lässt, schützen Sie das Gerät durch Gardinen oder Jalousien.

  • Seite 22: Stromversorgung

    Notfall problemlos entfernt werden kann. ● Bei Fragen zur Stromversorgung wenden Sie sich an Ihren ● Stellen Sie sicher, dass vor dem Transport das Schnittstellenkabel örtlichen autorisierten Canon-Händler oder die und das Netzkabel abgezogen sind. Wenn diese Kabel beim Kundendienstvertretung.

  • Seite 23: Handhabung

    Substanzen in der Nähe des und ziehen Sie den Netzstecker heraus. Wenden Sie sich Scanners. anschließend an Ihren örtlichen autorisierten Canon-Händler oder ● Zerschneiden, beschädigen oder verändern Sie das Netzkabel Kundendienstvertreter, um das Gerät warten zu lassen.

  • Seite 24: Entsorgung

    ● Das Teil, an dem die Dichtung angebracht ist, kann heiß werden. und ziehen Sie den Netzstecker aus der Steckdose. Wenden Sie sich anschließend an Ihren örtlichen autorisierten Canon-Händler Unvorsichtiger Umgang damit kann zu Verbrennungen führen. Für oder Kundendienstvertreter, um das Gerät warten zu lassen.

  • Seite 25: Merkmale Des Scanners

    Sie Dokumente links- oder auch rechtsseitig scannen Farbscanmodi bis zu 140 Dokumentblätter der Größe A4/LTR pro können. „Anpassen der Dokumentführungen“ (Siehe S. 41) Minute scannen (für DR-G2140). ● Benutzermodus * Scanbedingungen: LTR/A4 Querformat, duplex, 300 dpi Mithilfe der Funktionen im Benutzermodus können Sie den Scanner ●...
  • Seite 26 ● Doppeleinzugserkennung per Ultraschall Erkennungsfunktionen Der Scanner stoppt den Einzug, falls durch den Ultraschallsensor ● Automatische Farberkennung erkannt wird, dass mehr als eine Seite eingezogen wird. „Doppelte Der Scanner kann automatisch erkennen, ob Dokumente in Farbe, Zuführung“ (Siehe S. 71) Graustufen oder Schwarz-Weiß...
  • Seite 27 ● Erkennung der Textausrichtung ● Verzerrungskorrektur Die Textorientierung auf jeder Seite wird erkannt, und das Wenn ein Bild als schräg gescannt erkannt wurde, wird es gerade gescannte Bild wird in 90-Grad-Schritten wie zur Normalisierung ausgerichtet. erforderlich gedreht. Bild mit Schräglage Gerade ausgerichtetes Bild Ausrichtung des...
  • Seite 28 ● Lochungskorrektur ● Folio-Scannen Mit dieser Funktion werden die Bildfehler (schwarze Punkte) Dokumente, die größer als die Einzugsöffnung sind, können entfernt, die beim Einscannen von Dokumenten auf schwarzem gefaltet und beidseitig gescannt werden. Danach werden die Hintergrund entstehen, die für die Ablage in Ordnern gelocht resultierenden beiden Bilder zu einem einzigen Bild wurden.

  • Seite 29: Sonstige Anforderungen

    ● Text oder Linien fetter darstellen * Der Schnell-Wiederherstellungs-Modus ist wirksam, wenn der Für Text oder Linien, die nicht klar dargestellt werden, besitzt dieser Einzug nach Erkennen eines Papierstaus, eines Doppel- oder Scanner eine Funktion, um diese zu scannen und fetter Schrägeinzugs oder wegen einer erkannten Heftklammer darzustellen.

  • Seite 30: Bezeichnung Und Funktion Der Einzelnen Komponenten

    Bezeichnung und Funktion der einzelnen Komponenten Vorderansicht A Obere Abdeckung Öffnen Sie diese Abdeckung, wenn Sie die Rollen reinigen oder Papierstaus beseitigen möchten. (siehe S. 144) B Prägedruckerabdeckung Öffnen Sie diese Abdeckung, wenn Sie die Tintenpatrone im optionalen Prägedrucker ersetzen oder den Prägedrucker reinigen möchten.
  • Seite 31 Vorderansicht (mit ausgezogenem Dokumenteneinzug und Ausgabefach) F Dokumentausgabefach-Erweiterung Öffnen Sie die Dokumentausgabefach-Erweiterung, wenn Dokumente aus dem Ausgabefach herausfallen könnten. (siehe S. 44) G Ausgabefachanschlag Stellen Sie diese Stopper entsprechend der Dokumentlänge ein, um ein Herunterfallen der Dokumente zu vermeiden. (siehe S. 45) H Dokumentausgabeführungen Stellen Sie die Dokumentführungen entsprechend der Dokumentbreite ein, sodass ausgegebene Dokumente sauber...

  • Seite 32: Rückansicht

    Rückansicht Bedienfeld A Belüftungsöffnungen (Lüfter) Hierüber wird die im Scanner entstehende Wärme abgeführt. B Netzkabelanschluss Schließen Sie hier das mitgelieferte Netzkabel an. (siehe S. 11) C USB-Anschluss (Typ B) A Display Schließen Sie hier das mitgelieferte USB-Kabel an. (siehe S. 12) Zeigt den Benutzermodus, Informationen zu Aufträgen, D Netzwerkanschluss (RJ-45) Mitteilungen und den Zähler an.
  • Seite 33 D ▲▼-Tasten Beispiele für das Display Zum Auswählen von Funktionen wie Benutzermodus und Die im Display angezeigten Informationen ändern sich je nach Status Aufträgen. des Scanners. Im Folgenden finden Sie einige Beispiele. E Taste Function ● Auf dem Bildschirm angezeigte Information Führt die zugewiesene Funktion aus.
  • Seite 34 ● Menü-Anzeige (OK)-Taste (Start)-Taste (Stop)-Taste (Menu)-Taste (Job)-Taste (Back)-Taste (Function)-Taste D Zähleranzeige Zeigt die Anzahl der Dokumente an, die gescannt wurden. Wenn Sie die Taste Menu in der Auftragsanzeige drücken, wird ● Auftragsanzeige stattdessen die Menü-Anzeige dargestellt. Wenn Sie in der Menü-Anzeige die Taste Job drücken, kehren Sie zur Auftrags-Anzeige zurück.
  • Seite 35 ● Informationen zur Taste Function Elemente, die in der Die folgenden Funktionen können mit dem Tool zur Einrichtung des [Menü]-Anzeige Beschreibung Canon imageFORMULA-Treibers zugewiesen werden. „Der Taste dargestellt werden. Function eine Funktion zuweisen“ (Siehe S. 62) Zeigt den Einstellungsbildschirm Nur •...

  • Seite 36: Grundlegende Bedienung

    Grundlegende Bedienung Dokumente Die Größe der Dokumente, die der Scanner einscannen kann, reicht Papierstärke von Visitenkarten und Schecks bis zum Format A3. Dokumente mit Kontinuierlicher Einzug: den nachfolgend aufgeführten Formaten und Papierstärken können in 20 g/m bis 209 g/m (0,04 mm bis 0,25 mm) einer entsprechend geeigneten Einzugsart verarbeitet werden.
  • Seite 37 Dokumente scannen, reinigen Sie danach stets die inneren Dokumenteinzugskapazität Komponenten des Scanners. Maximal 500 Blatt Papier (80 g/m • Beim Scannen eines doppelseitigen, auf dünnem Papier Formate größer als A4: Maximal 200 Blatt Papier (80 g/m gedruckten Dokuments können die Rückseiten durchscheinen. Maximale Ladehöhe: 48 mm Passen Sie in diesem Fall die Scanhelligkeit im WICHTIG...

  • Seite 38: Vorbereitung Von Dokumenteinzugsfach Und Ausgabefach

    Vorbereitung von Dokumenteinzugsfach und Ausgabefach Passen Sie vor dem Scannen das Dokumenteinzugsfach und das Ausgabefach an die Papiergröße an. Einstellen mithilfe des Scannertreibers Vorbereiten des Die Höhe des Dokumenteinzugsfachs wird standardmäßig mithilfe Dokumenteinzugsfach des Scannertreibers festgelegt. Dokumenteinzugsfach Öffnen Sie den Einstellungsbildschirm des Scannertreibers.

  • Seite 39: Einstellen Mithilfe Des Benutzermodus

    Einstellen mithilfe des Benutzermodus Sie können die Höhe des Dokumenteinzugsfachs über den Benutzermodus wie nachfolgend erläutert festlegen. Um diese Einstellung im Benutzermodus vornehmen zu können, müssen Sie sie zunächst mit dem Tool zur Einrichtung des Canon Hinweis imageFORMULA-Treibers aktivieren. „Konfigurieren der Einstellungen des Scannertreibers“...
  • Seite 40 Dokumentführungen Wählen Sie mit den ▲▼-Tasten [Fachposition] aus und Stellen Sie die Dokumentführungen entsprechend der drücken Sie [OK]. Dokumentbreite ein. Die Einstellungsoptionen für die Fachposition werden angezeigt. Prüfen Sie die Einstellung. [500]: zum Laden von bis zu 500 Blättern [300]: zum Laden von bis zu 300 Blättern [100]: zum Laden von bis zu 100 Blättern Hinweis Die Einstellung [500] ist beim DR-G2090 nicht verfügbar.

  • Seite 41: Anpassen Der Dokumentführungen

    Dokumenteinzugsfach-Erweiterung / Anpassen der Dokumentführungen Drahtbügel Die Dokumentführungen sind normalerweise links und rechts Ziehen Sie die Erweiterung bei Bedarf entsprechend der gleichermaßen weit von der Mittelposition entfernt, sodass Dokumentlänge heraus. Dokumente mittig eingezogen werden. Jede Dokumentführung besitzt jedoch einen eigenen Feststellhebel. Somit können Sie die Position frei wählen und Dokumente auch links- oder rechtsseitig zuführen.
  • Seite 42 Legen Sie das Dokument ein. Arretieren Sie die rechte Dokumentführung (1), und entriegeln Sie dann die linke Dokumentführung (2). Arretieren Sie die linke Dokumentführung (1), und schieben Sie dann die rechte Dokumentführung gegen die rechte Kante des Dokumentenstapels (2). Schieben Sie die linke Dokumentführung an die linke Kante der Dokumente.

  • Seite 43: Zurückstellen Der Dokumentführungen

    Zurückstellen der Dokumentführungen Arretieren Sie die linke Dokumentführung (1), und Um die Dokumentführungen wieder so zurückzustellen, dass sie entriegeln Sie dann die rechte Dokumentführung (2). gleich weit von der Mitte entfernt sind, gehen Sie wie folgt vor, um die Führungen so weit wie möglich jeweils nach rechts und links zu verschieben.

  • Seite 44: Vorbereiten Des Dokumentausgabefachs

    Vorbereiten des Entriegeln Sie die linke Dokumentführung. Dokumentausgabefachs Das Ausgabefach enthält zwei Dokumentausgabeführungen, die Ausgabefach-Erweiterung sowie an die Länge und Breite des Dokuments anpassbare Ausgabefachanschläge. Dokumentführungen Stellen Sie die Dokumentausgabeführungen entsprechend der Dokumentbreite ein. Die Auswurfposition des Dokuments kann geprüft werden, indem ein einzelnes Blatt des Dokuments im Seitenzählmodus eingezogen wird.

  • Seite 45: Dokumentausgabefach-Erweiterung

    Dokumentausgabefach-Erweiterung Hinweis Öffnen Sie die Dokumentausgabefach-Erweiterung, wenn Die Ausgabefachanschläge sind an der Dokumentausgabefach- Dokumente aus dem Ausgabefach herausfallen könnten. Erweiterung angebracht, sodass Sie deren Position an die Länge Ihres Dokuments anpassen können. Wenn Papier im Format A4 eingelegt ist, schließen Sie die Dokumentausgabefach-Erweiterung, und stellen Sie den Ausgabefachanschlag auf.

  • Seite 46: Dokumenteinzugsmethoden

    Dokumenteinzugsmethoden Zwei Dokumenteinzugsmethoden sind verfügbar: Kontinuierlicher Einzug, bei dem Dokumente mithilfe der Aufnahmerolle automatisch aus dem Dokumenteinzugsfach eingezogen werden sowie manueller Einzug, bei dem die Dokumentseiten einzeln eingelegt werden müssen. Hierbei werden sie mit Hilfe der Einzugsrolle eingezogen, und die Aufnahmerolle ist deaktiviert. Aufnahmerolle Einzugsrolle Auswählen der...
  • Seite 47 Kontinuierlicher manueller Einzug WICHTIG Wenn Dokumentseiten bei kontinuierlichem Einzug nur schlecht • Da die Seiten beim manuellen Einzug nicht durch die voneinander getrennt werden können, aktivieren Sie im Verzögerungsrolle getrennt werden, tritt beim gleichzeitigen Benutzermodus den kontinuierlichen manuellen Einzug. Einlegen mehrerer Seiten ein Papierstau auf. •...
  • Seite 48 kontinuierliche Einzug deaktiviert, wenn der Scanner das nächste Aktivieren Sie das Kontrollkästchen [Manuelle Mal verwendet wird. Zuführung]. Einstellen mithilfe des Scannertreibers Aktiviert: Deaktiviert die Aufnahmerolle, sodass geladene Der kontinuierliche manuelle Einzug wird standardmäßig mithilfe des Dokumente einzeln per Hand für den Transport mit der Scannertreibers festgelegt.

  • Seite 49: Scannen Von Dokumenten Größer Als A3

    Um diese Einstellung im Benutzermodus vornehmen zu können, Wählen Sie mit den ▲▼-Tasten die gewünschte müssen Sie sie zunächst mit dem Tool zur Einrichtung des Canon imageFORMULA-Treibers aktivieren. „Konfigurieren der Einstellung aus und drücken Sie [OK].
  • Seite 50 Öffnen Sie den Einstellungsbildschirm des Stellen Sie [Einzugsoption] auf der Registerkarte [Zufuhr] Scannertreibers. (siehe S. 112) auf [Manueller Einzug]. (siehe S. 46) Stellen Sie [Seitengröße] auf der Registerkarte [Grundlage] auf ein Format, das halb so groß ist wie das zu scannende Papier, und setzen Sie die Option [Zu scannende Seite] auf [Folio].

  • Seite 51: Scannen Mit Trägerfolien

    Scannen mit Trägerfolien Legen Sie das Dokument so ein, dass der Faltrand rechts ist. Um Beschädigungen der Dokumente beim Scannen und die Verunreinigung der Rollen und des Einzugs z. B. bei Kohlepapier zu vermeiden, legen Sie jedes Dokumentblatt in eine optionale Trägerfolie ein, ehe Sie es in den Scanner einführen.
  • Seite 52 VORSICHT Legen Sie das Dokument in die Trägerfolie ein. Wenn das Dokument nicht korrekt in die Trägerfolie eingelegt Sie können bis zu drei Trägerfolien gleichzeitig im Scanner wurde, kann es zu einem Dokumentenstau oder zu einstellen. Fehlabbildungen kommen. WICHTIG • Legen Sie die Dokumente gerade und mittig in die Trägerfolie ein.

  • Seite 53: Scannen Langer Dokumente

    Scannen langer Dokumente Öffnen Sie den Einstellungsbildschirm des Scannertreibers. (siehe S. 112) Wenn Sie den Scanner auf den Langdokumentmodus einstellen, können Sie Dokumente mit einer Länge von bis zu 5.588 mm (oder bis Klicken Sie auf der Registerkarte [Grundlage] unter zu 3.000 mm beim DR-G2090) scannen.
  • Seite 54 Einstellen mithilfe des Benutzermodus Der Langdokumentmodus kann im Benutzermodus festgelegt werden. Um diese Einstellung im Benutzermodus vornehmen zu können, müssen Sie sie zunächst mit dem Tool zur Einrichtung des Canon imageFORMULA-Treibers aktivieren. „Konfigurieren der Einstellungen des Scannertreibers“ (Siehe S. 66) Drücken Sie auf dem Bedienfeld die Taste Menu.
  • Seite 55 • Wenn Sie [Langes Dok. (3000 mm)] oder [Langes Dok. (5588 Wählen Sie mit den ▲▼-Tasten [Max. Dokumentlänge] mm)] ausgewählt haben, geht das gescannte Bild ggf. aus und drücken Sie [OK]. verloren, falls mit 400/600 dpi gescannt wurde oder der Scanmodus auf Farbe und die Einstellung für die zu scannende Geben Sie mit den ▲▼-Tasten den Langdokumentmodus Seite auf [Duplex] eingestellt wurde.

  • Seite 56: Erkennen Eines Doppeleinzugs

    Einstellverfahren Erkennen eines Doppeleinzugs Der Scanner enthält eine Funktion zum Erkennen von doppeltem Öffnen Sie den Einstellungsbildschirm des Dokumenteinzug. Diese Funktion hält den Scanner automatisch an, Scannertreibers. (siehe S. 112) wenn erkannt wird, dass mehrere Dokumentseiten gleichzeitig eingezogen wurden. Klicken Sie auf die Registerkarte [Fehlererkennung]. Sie können auch angeben, dass das gescannte Bild nach dem Ende des Scanvorgangs gespeichert und das Dokument weiter gescannt Wählen Sie mindestens eines der Kontrollkästchen [Nach...
  • Seite 57 Hinweis Um auch die Funktion „Ignorieren der Falls [Fehler melden und Scanvorgang fortsetzen] ausgewählt Doppeleinzugserkennung“ zu verwenden, öffnen Sie die wurde, stoppt der Transport nicht, wenn ein Doppeleinzug Registerkarte [Sonstige], aktivieren Sie das erkannt wurde, aber das Ereignis wird über den Summer oder Kontrollkästchen [Schnell-Wiederherstellungs-Modus] eine LED des Scanners signalisiert.

  • Seite 58: Vorgehensweise Beim Erkennen Eines Doppeleinzugs

    Vorgehensweise beim Erkennen eines Wenn die Funktion „Ignorieren der Doppeleinzugserkennung“ verwendet wird Doppeleinzugs Wenn eine Doppelzufuhr während des Scannens erkannt wird, hält Wenn die Funktion „Ignorieren der die Zufuhr des Dokuments an, wenn die Dokumente ausgestoßen Doppeleinzugserkennung“ nicht verwendet wird werden.

  • Seite 59: Zählen Von Dokumentblättern

    Schaltflächen im Zählen von Dokumentblättern Bildschirm Tasten des Diese Funktion zählt die Dokumentblätter vor dem Scannen. [Schnell- Beschreibung Bedienfelds Wiederherstellun Zählmodus gs-Modus] Die Anzahl der geladenen Dokumentblätter wird gezählt, indem sie Speichert das Vorschaubild durch den Scanner transportiert werden. [SPEICHERN & als gescanntes Bild und Taste OK FORTFAHREN]...

  • Seite 60: Prüfung Der Seitenzahl

    Wählen Sie mit den Tasten ▲▼ die Option [Start] aus und Öffnen Sie den Einstellungsbildschirm des drücken Sie dann die Taste OK. Scannertreibers. (siehe S. 112) Die Zählung beginnt. Aktivieren Sie auf der Registerkarte [Zufuhr] das Hinweis Kontrollkästchen [Anzahl überprüfen]. Um den Dokumenteinzug zu stoppen, drücken Sie die Taste Stop.

  • Seite 61: Zurücksetzen Des Zählers

    Hinweis Drücken Sie die Taste Start. Falls der Taste Function die Funktion [Zähler zurücksetzen] Der Prüf-Scanvorgang beginnt. zugewiesen wurde, drücken Sie die Taste Function, um den Hinweis Zähler zurückzusetzen. „Der Taste Function eine Funktion zuweisen“ (Siehe S. 62) Falls die angegebene Anzahl nach dem Abschluss des Scanvorgangs nicht erreicht oder überschritten wurde, wird am Wählen Sie mit den ▲▼-Tasten [Zurückstellen] aus und Bedienfeld einer der folgenden Fehler angezeigt.

  • Seite 62: Der Taste Function Eine Funktion Zuweisen

    Das Dialogfeld für die Hardware-Einstellungen wird angezeigt. Funktion aktivieren/deaktivieren. WICHTIG Um diese Einstellung mit dem Tool zur Einrichtung des Canon imageFORMULA-Treibers vorzunehmen, ist eine USB-Verbindung erforderlich. Wenn diese Einstellung bei einer Verbindung über ein kabelgebundenes Netzwerk mit dem Tool zur Einrichtung des Canon imageFORMULA-Treibers vorgenommen wird, ist sie nicht wirksam.
  • Seite 63 Wählen Sie auf der Registerkarte [Tastensteuerung] in der Liste [FUNCTION] die der Taste Function zuzuweisende Funktion aus. Klicken Sie auf [OK], um den Einstellungsbildschirm zu schließen.

  • Seite 64: Bedienung Im Benutzermodus

    Bedienung im Benutzermodus Über den Benutzermodus Im Benutzermodus können bestimmte Scannerfunktionen vom Benutzer geändert werden. Nachfolgend sind die Menüebenen und die auswählbaren Vorgehensweise im Benutzermodus Menüpunkte aufgeführt. Die Bedienung im Benutzermodus erfolgt grundlegend wie Erste Ebene Zweite Ebene Dritte Ebene nachfolgend beschrieben.
  • Seite 65 Erste Ebene Zweite Ebene Dritte Ebene Erste Ebene Zweite Ebene Dritte Ebene Doppelte Zuführung — Gesamt-Scan — Trennkraft — Sensor-LED — einschalten Trennung aus Ein/Aus (kontinuierliche Zufuhr — Rollendrehdauer manuelle Zuführung) Reinigungsblatt Erkennung von Abnehmerrollensatz — Scan- — Heftklammern Einstellungen Druckertinte —...

  • Seite 66: Konfigurieren Der Einstellungen Des Scannertreibers

    Scanner oder über den Scannertreiber vornehmen. Netzwerkeinstellungs bildschirme werden in Netzwerk WICHTIG dieser Reihenfolge Um diese Einstellung mit dem Tool zur Einrichtung des Canon LAN-Einstellung angezeigt: imageFORMULA-Treibers vorzunehmen, ist eine USB-Verbindung DHCP (Aus) → IP- erforderlich. Wenn diese Einstellung bei einer Verbindung über ein Adresse →...
  • Seite 67 Klicken Sie auf der Registerkarte [Steuerung] für Auf der Registerkarte [Änderungsmethode der [Hardware] auf die Schaltfläche [Einstellung]. Einstellungen] können Sie die Einstellungsmethode ändern. Das Dialogfeld für die Hardware-Einstellungen wird angezeigt. • Um Einstellungen am Scanner vorzunehmen, wählen Sie [Auf Scanner] aus. •...
  • Seite 68 Hinweis Die Menüpunkte im Tool zur Einrichtung des Canon imageFORMULA-Treibers haben die folgenden Entsprechungen bei den Menüpunkten im Scanner: Menüpunkt im Tool zur Menüpunkt am Scanner Einrichtung des Treibers Langdokumentmodus (Max. Langdokumentmodus Dokumentlänge) Langdokumentmodus Langsame Zuführung (Geschwindigkeit) Einstellungen für die Erkennung...

  • Seite 69: Funktionen Im Benutzermodus

    Funktionen im Benutzermodus Der Benutzermodus verfügt über die folgenden Funktionen. Aktiviert die Dateitrennungsfunktion, und es wird das Symbol Trennung aus angezeigt. Wenn Sie Dokumente in mehreren Stapeln scannen, werden die Dateien jedes Mal getrennt, wenn Sie den nächsten Stapel laden und das Scannen fortsetzen. Um diese Funktion zu verwenden, muss im Scannertreiber auf der Registerkarte [Sonstige] für [Stapeltrennung] die Einstellung [Bedienfeld] ausgewählt werden.

  • Seite 70: Scan-Einstellungen

    Energie sparen Tastenwiederholung Zum Auswählen der Zeitspanne (240, 60 oder 10 Minuten), nach Dient zum Festlegen der Anzeigemethode. welcher der Scanner nach der letzten Verwendung in den Ein: Die Anzeige wird kontinuierlich weiterbewegt, solange eine Taste Energiesparmodus wechselt. gedrückt ist. Aus: Die Anzeige wird dann weiterbewegt, wenn eine Taste gedrückt Auto.

  • Seite 71: Doppelte Zuführung

    Doppelte Zuführung Manuelle Zuführung Dient zum Aktivieren/Deaktivieren der Doppeleinzugserkennung. Dient zum Konfigurieren der kontinuierlichen manuellen Zuführung. Istzustand: Doppeleinzugserkennung ist aktiviert. Wählen Sie aus den folgenden Menüeinstellungen. Nicht verfügbar: Doppeleinzugserkennung ist deaktiviert. Ein/Aus Es gibt zwei Möglichkeiten der Doppeleinzugserkennung: Vergleichen Dieser Modus deaktiviert den automatischen Einzug durch die der Dokumentlänge und Erkennung von Unebenheiten zwischen Aufnahmerolle, sodass der geladene Dokumentstapel vom Bediener Dokumenten mittels Ultraschall, was im Scannertreiber festgelegt...

  • Seite 72: Geschwindigkeit

    • Der Einzug eines Dokuments, das länger als die maximal Zuführungsintervalle festgelegt werden. automatisch erkennbare Seitenlänge ist, verursacht einen DR-G2140: Intervall 1 (kurz), Intervall 2, Intervall 3, Intervall 4, Papierstau, und der Transport stoppt. Intervall 5, Intervall 6, Intervall 7 (lang) •...

  • Seite 73: Nur Zählen

    Stauberkennung Erkennung von Heftklammern Legt fest, ob Staub in der Scaneinheit erkannt werden soll. Aktivieren/Deaktivieren der Heftklammererkennung im Zählmodus. Ein (Benach. & Stop): Wenn in der Scaneinheit Staub erkannt wurde, Ein: Die Heftklammererkennung ist im Zählmodus aktiviert. wird auf dem Display des Scanners eine Meldung angezeigt und Aus: Die Heftklammererkennung ist im Zählmodus deaktiviert.

  • Seite 74: Druckertest

    Druckertest Wartung Wählen Sie die folgenden Menüpunkte aus, um verschiedene Wählen Sie die folgenden Menüpunkte aus, um auf den optionalen Prägedrucker bezogene Einstellungen zu konfigurieren. Informationen zum Scanner anzuzeigen und um Wartungsvorgänge durchzuführen. Dies wird nur angezeigt, wenn die optionale Bedruckvorrichtung installiert ist.

  • Seite 75: Netzwerk

    Abnehmerrollensatz Trennkissen Wählen Sie diesen Menüpunkt, um die Dokumenteinzugsrollen zu Zeigt die Gesamtanzahl der Dokumente an, die von den Trennkissen ersetzen (Aufnahmerolle, Einzugsrolle und Verzögerungsrolle) und transportiert wurden. die Anzahl Einzüge seit dem letzten Zurücksetzen des Zählers Wählen Sie [Zurückstellen] aus, um den Einzugszähler der anzuzeigen.

  • Seite 76: Lan-Einstellung

    LAN-Daten Es werden die folgenden im Scanner gespeicherten Netzwerkinformationen angezeigt. • IP-Adresse Wählen Sie Ein • Subnetzmaske oder LAN-Einstellung Taste Back • Standard Gateway • MAC-Adresse LAN-Einstellung Falls Sie keinen DHCP-Server verwenden, legen sie die folgenden Taste Back Wählen Sie Aus Netzwerkinformationen für den Scanner fest.

  • Seite 77: Timeout-Einstellung

    WICHTIG • Falls die eingegebene IP-Adresse „0.0.0.0“, „255.255.255.255“, „127.xxx.xxx.xxx“ oder „169.254.xxx.xxx“ lautet, wird ein Warnbildschirm angezeigt und die Eingabe zurückgewiesen. • Falls die eingegebene Subnetzmaske kein zusammenhängender, linksbündiger Wert ist, wird ein Warnbildschirm angezeigt und die Eingabe zurückgewiesen. • Falls die eingegebene Adresse des Standard-Gateway „0.0.0.0“, „255.255.255.255“, „127.xxx.xxx.xxx“...

  • Seite 78: Scanmethoden

    Scanmethoden Auswählen eines Scanauftrags Zu den Scanmethoden dieses Scanners gehört die „Auftragsfunktion“, bei der der Scanvorgang über das Bedienfeld erfolgt. Informationen zur Auftragsfunktion Wählen Sie mit den Tasten ▲▼ den Auftrag aus. Bei der Auftragsfunktion werden Aufträge (Favoriten) ausgewählt und ausgeführt, die mit CaptureOnTouch durch Drücken der Auftragstaste auf dem Bedienfeld registriert wurden.
  • Seite 79 WICHTIG Die Jobs werden nur angezeigt, wenn auf dem verbundenen Computer CaptureOnTouch ausgeführt wird. Wählen Sie mit den Tasten ▲▼ den Auftrag aus. Drücken Sie Start. Der Scanvorgang wird gestartet.

  • Seite 80: Scannen Mit Captureontouch

    Dokumenten, bei der Sie nur die entsprechende Auswahl auf den Panels auf dem Bildschirm vornehmen müssen. Netzwerk Gescannte Bilddateien mit einer angegebenen Anwendung öffnen. DR-G2140 DR-G2110 Das E-Mail-Programm wird DR-G2090 aufgerufen und die Bilder werden an eine neue E-Mail angehängt.

  • Seite 81: Scannen Mithilfe Der Starttaste

    CaptureOnTouch unterstützt die folgenden Scanmethoden. Scan-Verknüpfung Standard- Scan- Scannen mithilfe Häufig verwendete Kombinationen von [Dokument auswählen]- und Scannen Verknüpfung der Starttaste Ausgabe-Einstellungen können als Shortcut unter [Shortcut wird gesc] gespeichert werden. Sie können den Scan dann mit einem einfachen Klick auf das Panel [Shortcut wird gesc] mit den entsprechenden Einstellungen vornehmen.

  • Seite 82: Captureontouch Starten Und Beenden

    CaptureOnTouch beenden CaptureOnTouch starten und Um das Fenster „CaptureOnTouch“ zu schließen, klicken Sie oben im beenden Fenster auf . Damit wird das Fenster geschlossen, CaptureOnTouch wird aber weiter ausgeführt. CaptureOnTouch wird beim Starten des Computers standardmäßig in das System geladen. Um die Anwendung „CaptureOnTouch“...

  • Seite 83: Auswahl Eines Scanners

    CaptureOnTouch erneut starten Auswahl eines Scanners Wenn Sie CaptureOnTouch wieder verwenden möchten, wenn es Im Folgenden finden Sie eine Erläuterung dazu, wie Sie einen nicht mehr ausgeführt wird, verwenden Sie eine der folgenden Scanner mit CaptureOnTouch auswählen können. Methoden, um es neu zu starten. CaptureOnTouch wird gestartet und wird wieder im System resident.

  • Seite 84: Beschreibung Der Bildschirmelemente

    Die Einstellungen für Scan und Ausgabe sind für jeden Einzelbereich Hinweis auf den entsprechenden Panels eingestellt. Wenn der verwendete Scanner nicht angezeigt wird, installieren Sie Klicken Sie auf die Schaltfläche [Neues Dokument], um ein neues den Scannertreiber erneut. (siehe S. 9) Bedienfeld [Neues Dokument] hinzuzufügen.

  • Seite 85: Standard-Scannen

    Standard-Scannen Die einzelnen Arbeitsschritte Auswählen des Bedienfelds „Dokument auswählen“ ⇒ Auswählen des Bedienfelds „Ausgabe auswählen“ ⇒ Dokument scannen Legen Sie das Dokument in den Scanner. Klicken Sie von [1 Dokument auswählen] aus das [Dokument auswählen]-Panel des zu scannenden Dokuments an. Das gewählte [Dokument auswählen]-Panel wird nun orangefarben dargestellt.
  • Seite 86 Klicken Sie von [2 Ausgabe auswählen] aus das Klicken Sie auf die [SCANNEN]-Taste. Ausgabe-Panel des Scans an. Das gewählte [Ausgabe]-Panel wird nun orangefarben dargestellt. Zum Bearbeiten des [Ausgabe]-Panels siehe „Einstellungen für die Ausgabe vornehmen“ auf S. 104 Das Dokument wird gescannt. Während des Scanvorgangs wird neben den Scanner-Einstellungen auch die Anzahl der gescannten Seiten angezeigt.
  • Seite 87 VORSICHT • Wen Sie Scan-Einstellungen festlegen, die einen großen Teil des Computerspeichers beanspruchen, wird der Scanvorgang möglicherweise unterbrochen, weil nicht genug Arbeitsspeicher verfügbar ist. Erscheint während des Scannens eine Fehlernachricht für unzureichenden Speicherplatz, brechen Sie den Scanvorgang ab, ändern Sie die Scanbedingungen und versuchen Sie erneut zu scannen.

  • Seite 88: Scan-Verknüpfung

    Damit ist das Standard-Scannen abgeschlossen. Wenn der Scan beendet ist, drücken Sie [Fertig stellen]. Hinweis Klicken Sie auf [Speicherordner öffnen], um den Ordner zu öffnen, in dem die gescannten Bilder gespeichert wurden. Je nach Ausgabe-Einstellungen kann es vorkommen, dass der Link [Speicherordner öffnen] nicht angezeigt wird.

  • Seite 89: Shortcuts Speichern Und Bearbeiten

    Shortcuts speichern und bearbeiten Hinweis Mit CaptureOnTouch können Sie mehrere Shortcuts speichern. Wenn Sie auf der Schaltfläche [Neu] auf [ ] klicken und im daraufhin eingeblendeten Menü [Shortcut wird gesc] wählen, Klicken Sie dazu unter [Shortcut wird gesc] den Button können Sie ebenfalls ein neues Speicherziel-Bedienfeld [Neuer Shortcut] oder wählen Sie unter [Standard- erstellen.
  • Seite 90 Klicken Sie auf die Registerkarte [Dokument] und legen Klicken Sie auf die Registerkarte [Stapeltrennung], um Sie den Scanmodus fest. „„Dokument auswählen“- die Stapeltrennung einzustellen. „Einstellen der Einstellungen“ (Siehe S. 100) Stapeltrennung“ (Siehe S. 103)
  • Seite 91 Klicken Sie auf die Registerkarte [Ausgabe], um die Klicken Sie auf die Registerkarte [Index], um die Index- Ausgabe-Einstellungen festzulegen. „Einstellungen für Datei einzustellen. „Einstellung des Indexes“ (Siehe die Ausgabe vornehmen“ (Siehe S. 104) S. 105)
  • Seite 92 [Bearbeiten nach dem Scannen] Klicken Sie den Tab [Option], um Einstellungen an den Aktivieren Sie diese Option, um das Ändern der gescannten Optionen vorzunehmen. Bilder im Scan-Bearbeitungsbildschirm zu ermöglichen. Wenn die Option deaktiviert ist, wird das Fenster „Bearbeiten“ im Scan- Bearbeitungsbildschirm nicht angezeigt.

  • Seite 93: Scannen Mit Einem Shortcut

    Scannen mit einem Shortcut Klicken Sie auf die Registerkarte [Allgemein], um allgemeine Einstellungen vorzunehmen. Legen Sie das Dokument in den Scanner. „Grundlegende Bedienung“ (Siehe S. 36) Klicken Sie auf das Panel [Shortcut wird gesc]. Das Dokument wird gescannt. Während des Scanvorgangs wird neben den Scanner-Einstellungen auch die Anzahl der gescannten Seiten angezeigt.
  • Seite 94 • Ein mehrseitiges Scandokument kann nicht gespeichert Wenn der Scan beendet ist, drücken Sie [Fertig stellen]. werden, wenn die Dateigröße 2 GB erreicht. Ändern Sie die Einstellungen für das Speichern, wenn eine Fehlermeldung ausgegeben wird. Hinweis Ändern Sie die Einstellungen für das Speichern, wenn eine Fehlermeldung ausgegeben wird.
  • Seite 95 Scannen durch Drücken die Taste Start? Hinweis Wenn Sie häufig verwendete Scans auf die Scanner-Shortcuts legen Wenn unter den [Shortcut wird gesc]-Einstellungen [Bearbeiten und diese als Aufträge festlegen, können Sie rasch Scans vom nach dem Scannen] nicht eingeschaltet ist, wird das Bedienfeld aus starten.
  • Seite 96 wird] aktiviert ist, werden zu Beginn des Scans über die Taste Start (1) Werkzeugleiste [Bearbeiten nach dem Scannen] und [Weiteren Scan aktivieren] Hier finden Sie Werkzeuge zur Bearbeitung der Vorschau und inaktiv. Miniaturansicht des gescannten Bilds. Werkzeuge Beschreibung Bedienvorgänge im Bearbeitungsfenster Schaltet die Bildauswahl für den für gescannte Bilder Miniaturansichtsbereich um.

  • Seite 97: Miniaturansichtsbereich

    (2) Miniaturansichtsbereich [Farbanpassung] (Einfach-Einstellungen) Die Miniaturansicht des gescannten Bilds wird angezeigt. Sie können die folgenden Bedienvorgänge ausführen. Wenn Sie die Miniaturansicht anklicken, wird eine Vorschau des gescannten Bilds angezeigt. Wenn Sie die Miniaturansicht mit der Maus ziehen, können Sie so die Seiten wechseln (3) Vorschaubereich Die Vorschaubilder der gescannten Dokumente werden angezeigt.
  • Seite 98 [Farbanpassung] (Manuell-Einstellungen) [Bildanpassung] Ziehen Sie den Schieber nach links oder rechts, um die Helligkeit und Wenn Sie [Bildanpassung] anklicken, wird dieser Punkt als Erstes den Kontrast des Bilds anzupassen. Überprüfen Sie die Einstellungen angezeigt. im Vorschaubild. Das Vorschaubild oder der Schieber können auch zum Ausrichten Wenn Sie den Button [Graustufen] anklicken, wird das Bild in und Zuschneiden verwendet werden.
  • Seite 99 [Drehen] [Information] Wenn Sie [Drehen] anklicken, wird dieser Punkt als Erstes angezeigt. Klicken Sie auf [Information], um die in den gescannten Bildern Das gescannte Bild kann um 90 Grad nach links oder rechts gedreht gefundenen Informationen anzuzeigen. werden. Die Drehung kann entsprechend dem Vorschaubild Wenn Sie ein Seitenminiaturbild auswählen und dann auf die angepasst werden.

  • Seite 100: Informationsansichtsbereich

    (5) Informationsansichtsbereich Panel [Dokument auswählen] neu Die Informationen zu „Dokument auswählen“ und „Ausgabe erstellen auswählen“ werden angezeigt. Klicken Sie auf die Schaltfläche [Neues Dokument], um ein neues Klicken Sie auf die Schaltfläche . Das Dialogfeld Bedienfeld [Neues Dokument] hinzuzufügen. „Ausgabeeinstellungen“ wird angezeigt. Klicken Sie auf , um die Liste der Bedienfeldtypen anzuzeigen.

  • Seite 101: Bereich [Dokument Auswählen] Bearbeiten

    Bereich [Dokument auswählen] Scaneinstellungen bearbeiten Hier können Sie Scan-Einstellungen vornehmen. Der Bearbeitungsbildschirm [Dokument auswählen] wird geöffnet, Farbmodus wenn Sie im Bedienfeld [Dokument auswählen] auf die Schaltfläche Wählen Sie einen der folgenden Farbmodi zum Scannen aus. ] klicken. Klicken Sie auf dem Bearbeitungsbildschirm für das Panel [Shortcut Bestimmt automatisch den Farbmodus des Automatisch wird gesc] auf die Registerkarte [Dokument auswählen].

  • Seite 102: Allgemein

    [Schräge Bilder werden automatisch korrigiert] Welche Einstellungen beim Scannen verwendet werden, hängt davon ab, ob das Kontrollkästchen [Dialogfeld erweiterte Wenn ein Dokument schief eingelegt ist, erkennt der Scanner dies Einstellungen verwenden] aktiviert ist oder nicht. anhand des gescannten Bildes und richtet das Bild mit Schräglage richtig aus.

  • Seite 103: Einstellen Der Stapeltrennung

    Folgende Dateiformate können als Icon-Datei gewählt werden: Trennverfahren • .ico, .exe, .jpg, .png Wählen Sie das Stapeltrennverfahren aus und klicken Sie auf [Detail- Einstellungen], um die [Stapeltrennung-Einstellungen] anzuzeigen und um das Trennverfahren festzulegen. Einstellen der Stapeltrennung Wählen Sie das Trennverfahren aus folgenden Elementen aus. Nehmen Sie Einstellungen für die Stapeltrennung vor.

  • Seite 104: Einstellungen Für Die Ausgabe Vornehmen

    Trennblatt Bereich [Ausgabe] bearbeiten Wählen Sie die Trennseite aus den folgenden Elementen aus. Wenn Sie auf dem Ausgabe-Panel [ ] anklicken, öffnet sich das [Seite verwerfen] Bearbeitungsfenster für die Ausgabe-Einstellungen. [In das aktuelle Dokument einfügen] Klicken Sie auf dem Bearbeitungsbildschirm für das Panel [Shortcut [In ein neues Dokument einfügen] wird gesc] auf den Tab [Ausgabe].

  • Seite 105: Ausgabemethode Auswählen

    Ausgabemethode auswählen Einstellung des Indexes Je nach ausgewählten Ausgabe-Einstellungen ändern sich Sie können die Index-Datei festlegen. Ausgabeformat und Speicherort. In Ordner speichern Der Scan wird in dem vorgesehenen Ordner gespeichert. Wenn Sie das Ausgabeformat ausgewählt haben, bestimmen Sie den Zielordner. Andere Ausgabemethode Für CaptureOnTouch existieren Plug-Ins, die noch andere Speichermöglichkeiten bieten als das herkömmliche [In Ordner...

  • Seite 106: Shortcut Wird Gesc-Einstellung

    Wählen Sie einen Stream aus Shortcut wird gesc-Einstellung Wenn [MultiStream verwenden] im Scannertreiber aktiviert ist, wird Standardmäßig scannt CaptureOnTouch im Shortcut mit Scan- [Wählen Sie einen Stream aus] angezeigt. Einstellungen, die dem Dokument entsprechen, und speichert es in Seitenindex einem Ordner, weil die Einstellung [Voll Automatisch] aktiviert ist. Wenn Sie eine Einstellungskombination von [Dokument auswählen] Erstellt den Seitenindex.

  • Seite 107: Über Dateiformate

    • Registerkarte [Option] Bildschirm „PDF-Einstellung“ • Registerkarte [Allgemein] • Registerkarte [Stapeltrennung] • Registerkarte [Index] Über Dateiformate Legen Sie das Dateiformat für das gescannte Bild fest. Wenn Sie ein anderes Dateiformat als .BMP oder .PNG auswählen, wird die Schaltfläche [Detail-Einstellungen] aktiviert, die es Ihnen ermöglicht, detaillierte Einstellungen für das ausgewählte Dateiformat vorzunehmen.
  • Seite 108 Mit [Sicherheitseinstellung] können Sie die Kennwörter und die Bildschirm „JPEG-Einstellung“ Berechtigung festlegen. Bildschirm „TIFF-Einstellung“ Sie haben die Möglichkeit, die Komprimierungsrate für JPEG-Bilder [Ausgabeeinstellungen] anzugeben. Geben Sie die Methode an, die für das Scannen von mehrseitigen ® Dokumenten verwendet werden soll. Bildschirm „PowerPoint -Einstellung“...

  • Seite 109: Betriebseinstellungen

    Einstellung Startmethode Betriebseinstellungen CaptureOnTouch wird beim Starten des Computers standardmäßig in Öffnen Sie zum Konfigurieren der Betriebseinstellungen von das System geladen. CaptureOnTouch das Dialogfeld [Betriebseinstellungen]. Deaktivieren Sie das Kontrollkästchen [Machen Sie CaptureOnTouch Klicken Sie in der Taskleiste auf (CaptureOnTouch-Symbol), und speicherresident], wenn CaptureOnTouch nicht systemresident wählen Sie im Menü...

  • Seite 110: Schaltfläche [Aktivieren] [Deaktivieren]

    Registerkarte [Plugin] Schaltfläche [Aktivieren] [Deaktivieren] Auf der Registerkarte [Plugin] können Sie die Plugins prüfen, die Mit dieser Schaltfläche kann in der Plugin-Liste für das jeweils CaptureOnTouch hinzugefügt wurden. ausgewählte Plugin zwischen „Aktiviert“ und „Deaktiviert“ umgeschaltet werden. Wenn Sie auf die Schaltfläche [Deaktivieren] klicken, wird das folgende Dialogfeld angezeigt.

  • Seite 111: Protokolleinstellungen

    Datensicherung/Wiederherst. Protokolleinstellungen Über die Schaltflächen [Datensicherung] und [Wiederherstellung] Der Bildschirm [Protokolldateieinstellungen] wird geöffnet, wenn Sie können Sie die Konfigurationsdatei (Einstellungen, registrierte auf [Einstellungen] klicken. Aufträge usw.) von CaptureOnTouch sichern bzw. Einstellungen Wählen Sie den Typ der Protokolldatei aus. mithilfe von gesicherten Daten wiederherstellen. Schaltfläche [Datensicherung] Sichern Sie die Einstellungen von CaptureOnTouch in einer Sicherungsdatei (*.plist).

  • Seite 112: Scannertreiber Einstellen

    Scannertreiber einstellen Registerkarte [Grundlage] Wenn Sie den Treiber zum ersten Mal starten, werden der ausgewählte Scanner und ein Dialogfeld zur Auswahl der Standard- Papiergröße angezeigt. Hinweis • Diese Einstellungen werden gültig, wenn Sie im ISIS-Treiber- Dialogfeld auf [Vorgabe] klicken. • Beim TWAIN-Treiber ist die vorgegebene Größe A4, diese kann nicht geändert werden.

  • Seite 113: Registerkarte [Helligkeit]

    Registerkarte [Bildbearbeitung] Registerkarte [Helligkeit] Damit legen Sie die Verarbeitungsmethode für gescannte Bilder fest. Registerkarte [Bildsteuerung] Dient zum Anpassen der Helligkeit und des Kontrasts der gescannten Bilder. Wenn Sie auf [Gamma] klicken, können Sie für die gescannten Bilder zudem den Wert für die Gammakorrektur festlegen. Legen Sie die Bildsteuerung für das gescannte Bild fest.

  • Seite 114: Registerkarte [Zufuhr]

    Registerkarte [Zufuhr] Stellen Sie die Elemente ein, die während des Scans als Fehler erkannt werden sollen. Registerkarte [Sonstige] Hier legen Sie Scannereinstellungen in Bezug auf die Dokumentzufuhr fest. Zum Konfigurieren spezieller Scanmethoden und Registerkarte [Fehlererkennung] Bildbearbeitungseinstellungen.

  • Seite 115: Registerkarte [Aufdrucken/Aufdruck]

    Registerkarte [Aufdrucken/Aufdruck] Informiert Sie über die Einstellungen, die vom Treiber automatisch geändert wurden. Darüber hinaus werden die Bilder angezeigt, für welche die Einstellungen vorgenommen wurden. Grundlegende Scaneinstellungen festlegen Dieser Abschnitt bietet einen Überblick über die grundlegenden Einstellungen, die beim Konfigurieren des Scanners festgelegt werden müssen.
  • Seite 116 • [Aktiver Grenzwert] ist für die Stapelverarbeitung von verschiedenen Dokumenttypen auf einmal vorgesehen, z. B. von Dokumenten mit hellem Text oder Verschmutzungen. Sie können beispielsweise Dokumente wie Fotokopien alle auf einmal per Stapelverarbeitung behandeln. Helligkeitsbezogene Eigenschaften werden automatisch basierend auf dem Text und dem Hintergrund des gesamten Bildes angepasst, wodurch eine konsistente Reproduktion heller Zeichen und das Entfernen von Hintergrundflecken ermöglicht wird.

  • Seite 117: Scannen Von Dokumenten Mit Ungenormten Seitengrößen

    Scannen von Dokumenten mit Punkte pro Zoll (DPI) Wählen Sie die Scanauflösung aus. ungenormten Seitengrößen Sie können ein nicht registriertes Papierformat einer nicht standardmäßigen Größe mit einer Kennzeichnung und einem benutzerdefiniertem Papierformat versehen. Klicken Sie auf die Schaltfläche [Einstellungen] in [Seitengröße] unter der Registerkarte [Grundlage], um die [Seitengrößeneinstellungen] anzuzeigen.

  • Seite 118: Scanbereich Festlegen

    Scanbereich festlegen Festlegen von Scannereinstellungen für bestimmte Zwecke Mithilfe der folgenden Einstellungen können Sie den zu scannenden Bereich des Dokuments festlegen. Legen Sie die Scanbedingungen dem Zweck des Scannens entsprechend fest. Festlegen eines Bereichs Um einen Bereich eines größeren Dokuments zu scannen, klicken Sie Falls Sie die Bilder von leeren Seiten in doppelseitigen auf [Einstellungen] auf [Seitengröße] im [Grundlage]-Tab, um das Dokumenten löschen wollen...
  • Seite 119 Wenn Sie Konturen in Bildern verstärken möchten Wenn Sie das Moire-Muster entfernen möchten, dass auftaucht, wenn Farbfotos aus Magazinen oder anderen Passen Sie auf der Registerkarte [Bildsteuerung] die Einstellung [Randbetonung] an. Dokumenten mit niedrigen Auflösungen gescannt werden Sie können die beim Scannen von gerasterten Vorlagen bei geringen Auflösungen auftretenden Moire-Muster reduzieren, indem Sie auf der Registerkarte [Bildsteuerung] eine Einstellung unter [Reduzierung des Moire] auswählen.

  • Seite 120: Wenn Sie Die Farbunebenheiten Verringern Möchten

    Wenn Sie die Farbunebenheiten verringern möchten Wenn Sie Linien und Text in den gescannten Bildern fetter erscheinen lassen wollen Aktivieren Sie das Kontrollkästchen [Reduzierung der Farbungleichmäßigkeit] unter [Bildsteuerung], um Farbunebenheiten Durch Ziehen des Schiebereglers [Zeichenbetonung] auf der zu verringern. Registerkarte [Bildbearbeitung] können Sie Linien und Text in den gescannten Bildern fetter oder magerer erscheinen lassen.
  • Seite 121 Falls Sie die Lesbarkeit von Text verbessern wollen, der • Erweiterte Textverbesserung II ist zum Scannen von Dokumenten mit gleichmäßigen Hintergrundfarben oder hellem Text vor hellem beispielsweise durch die Art des Hintergrunds schwer zu Hintergrund geeignet. Wenn der Hintergrund uneinheitlich ist wie bei lesen ist Mustern, kann der Hintergrund möglicherweise nicht vollständig Wählen Sie auf der Registerkarte [Grundlage] als Farbmodus die...
  • Seite 122 Wenn erkannt werden soll, wenn mehrere Seiten gleichzeitig eingezogen werden Aktivieren Sie auf der Registerkarte [Fehlererkennung] das Kontrollkästchen [Erkennung doppelter Zuführ.]. Sie können [Mit Ultraschall erkennen] oder [Nach Länge erkennen] oder beides aktivieren. Wenn Sie Bilder eines im Hochformat eingelegten Dokuments zur Korrektur der Ausrichtung drehen möchten Geben Sie auf der Registerkarte [Sonstige] unter [Dokument-...

  • Seite 123: Wenn Sie Stapeltrennung Zum Scannen Verwenden Möchten

    Wenn Sie Stapeltrennung zum Scannen verwenden • Stellen Sie [Stapeltrennung] auf der Registerkarte [Sonstige] auf [Auto]. möchten Wenn Sie ein Dokument teilen und scannen möchten, können Sie einen Stapel aufteilen, wenn das nächste Dokument eingelegt und gescannt wird. (Diese Funktion ist nur für Anwendungen verfügbar, die Stapeltrennung unterstützen.) Legen Sie in diesem Fall die Scannertreiber-Einstellungen wie folgt fest: •...
  • Seite 124 Hinweis Im Folgenden sind die Optionen aufgeführt, die in den MultiStream- Einstellungen festgelegt werden können. Registerkarte Festlegbare Optionen [Farbmodus] und [Punkte pro Zoll (DPI)] Registerkarte (ausgenommen [Automatische Erkennung] [Grundlage] bei beiden) Registerkarte [Helligkeit] und [Kontrast] [Helligkeit] Registerkarte [Farbverlauf] und [Zeichenbetonung] [Bildbearbeitung] Registerkarte [Randbetonung]...

  • Seite 125: Scannen Von Barcodes

    Scannen von Barcodes Wenn Sie eine Scannertreiber-Einstellung speichern möchten Nach der Installation des mitgelieferten Barcode-Moduls können Sie Barcodes auf Dokumenten scannen. Klicken Sie auf die Schaltfläche Klicken Sie nach dem Konfigurieren einer Einstellung unter [Benutzer- [Strichcode] auf der Registerkarte [Sonstige], um die Einstellungen Voreinstellung] auf die Schaltfläche [Speichern] zum Speichern der zum Scannen von Barcodes zu konfigurieren.

  • Seite 126: Funktionsbeschränkungen In Abhängigkeit Von Der Farbmoduseinstellung

    Funktionsbeschränkungen in Abhängigkeit von der Farbmoduseinstellung Einige Einstellungselemente auf den Treiber-Registerkarten sind je nach der Einstellung für [Farbmodus] auf der Registerkarte [Grundlage] wie folgt deaktiviert: Registerkarte [Helligkeit] Registerkarte [Bildbearbeitung] Wert Kontrast [Zeichenbet Wert Farbverlauf onung] Automatisch erkennen Automatisch erkennen Schwarzweiß Schwarzweiß...
  • Seite 127 Registerkarte [Bildsteuerung] Durchschlagen Reduzierun Randbeton Hintergrund verhindern / Punkt Kerbe g der Umkehrbil Wert glatten Hintergrund löschen löschen Farbungleic beseitigen hmäßigkeit Automatisch erkennen Schwarzweiß Fehlerdiffusion Erweiterte Textverbesserung Erweiterte Textverbesserung II Aktiver Grenzwert 256-Stufen-Grau 24-Bit-Farbe (O: verfügbare Einstellung, X: nicht verfügbare oder automatische Einstellung) 1)Nicht für Einstellung verfügbar, wenn alle folgenden Bedingungen im Dialogfeld [Einst.
  • Seite 128 Registerkarte [Andere] Wert Vorabscannen Automatisch erkennen Schwarzweiß Fehlerdiffusion Erweiterte Textverbesserung Erweiterte Textverbesserung II Aktiver Grenzwert 256-Stufen-Grau 24-Bit-Farbe (O: verfügbare Einstellung, X: nicht verfügbare oder automatische Einstellung)

  • Seite 129: Fortgeschrittenere Scanmethoden (Stapeltrennung)

    Fortgeschrittenere Scanmethoden (Stapeltrennung) WICHTIG Stapeltrennung (Leere Seite • Wenn in [Zu scannende Seite] die Option [Simplex] ausgewählt ist, einfügen) werden leere Seiten auf der zu scannenden Seite des Dokuments Leere Seiten werden als Stapeltrenner erkannt, und die als Stapeltrenner erkannt. Wenn in [Zu scannende Seite] die Option Stapeltrennung (automatische Dateitrennung) wird durchgeführt, [Duplex], [Leere Seite auslassen] oder [Folio] ausgewählt ist, wenn Dokumente mit leeren Seiten gescannt werden.

  • Seite 130: Batch Separation Using Patch Code Sheets

    Drucken Sie die Patchcodes mit einem Drucker aus. Patchcodes sind im Lieferumfang des Produkts in Form von PDF- Klicken Sie auf [Start], [Programme], [Canon DR-G2000 Serie], Dateien enthalten. Zur Verwendung dieser Funktion ist eine und klicken Sie dann im Menü auf [Patchcode].
  • Seite 131 Hinweis In Windows 8.1 befindet sich das Programm hier:...
  • Seite 132 WICHTIG Legen Sie die Dokumente in den Scanner ein, nachdem • Patchcodes müssen in ihrer Normalgröße ausgedruckt werden. Sie das Patchcode-Blatt vor der Seite eingefügt haben, an Wenn Patchcodes vergrößert oder verkleinert werden, werden der die Dateien getrennt werden sollen. sie unter Umständen nicht ordnungsgemäß...
  • Seite 133 Öffnen Sie den Einstellungsbildschirm für den Scannertreiber, und wählen Sie auf der Registerkarte [Sonstige] für [Stapeltrennung] die Option [Patchcode].

  • Seite 134: Informationen Über Das Tool Zur Einrichtung Des Canon Imageformula-Treibers

    Informationen des Scanners zu überprüfen WICHTIG oder die Wartungseinstellungen zu konfigurieren. Um diese Einstellung mit dem Tool zur Einrichtung des Canon Das Tool zur Einrichtung des Canon imageFORMULA-Treibers imageFORMULA-Treibers vorzunehmen, ist eine USB-Verbindung besteht aus den folgenden Registerkarten.

  • Seite 135: Tool Zur Einrichtung Des Canon Imageformula-Treibers Starten

    Tool zur Einrichtung des Canon imageFORMULA-Treibers starten Klicken Sie nacheinander auf die Schaltfläche [Start], dann auf [Alle Programme], [Canon DR-G2000 Series] und [Canon imageFORMULA Driver Setting Tool]. Das Tool zur Einrichtung des Canon imageFORMULA-Treibers wird gestartet. Hinweis In Windows 8.1 befindet sich das Programm hier:...

  • Seite 136: Webmenü

    Scanners Webdienste verwendet. Scanner-Einstellungen können mit einem Webbrowser konfiguriert werden. Öffnen Sie den Einstellungsbildschirm des Tools zur WICHTIG Einrichtung des Canon imageFORMULA-Treibers. (siehe • Wir empfehlen die folgenden Webbrowser: S. 135) Microsoft Internet Explorer 11 oder höher Klicken Sie auf die Registerkarte [Netzwerkmonitor].
  • Seite 137 WICHTIG Wählen Sie in der Liste einen Scanner aus, und klicken Aus Sicherheitsgründen empfehlen wir, ein anderes Sie auf [Eigenschaft]. Administratorkennwort als das der werkseitigen Die Webseite des Geräts wird geöffnet und der Standardeinstellung zu verwenden. Sie können das Kennwort im Anmeldebildschirm angezeigt.

  • Seite 138: Seiten Des Webmenüs

    Seiten des Webmenüs Wenn Sie auf die Zeilen des links angezeigten Menüs klicken, werden die folgenden Seiten angezeigt. Scannername Einstellungen: Zum Anzeigen des Scannernamens. Netzwerkeinstellungen: Zum Konfigurieren der Netzwerkeinstellungen. mDNS Einstellungen: Zum Konfigurieren der mDNS-Einstellungen. Kennwort-einstellungen: Zum Konfigurieren des Administratorkennworts, das zum Anmelden am Webmenü verwendet wird.

  • Seite 139: Einstellungen Des Webmenüs

    Einstellungen des Webmenüs In diesem Abschnitt werden die Einstellungsoptionen auf den einzelnen Seiten des Webmenüs erläutert. Scannername Einstellungen Netzwerkeinstellungen Wenn Sie auf [Scannername Einstellungen] im links angezeigten Wenn Sie auf [Netzwerkeinstellungen] im links angezeigten Menü Menü klicken, wird die unten abgebildete Seite angezeigt. klicken, wird die unten abgebildete Seite angezeigt.
  • Seite 140 Option Beschreibung Voreinstellung Option Beschreibung Voreinstellung Zum Einstellen der IP-Adresse Zum Einstellen der IP-Adresse des Scanners. Falls DHCP des Standardgateways. aktiviert ist, wird die darüber Wenn DHCP aktiviert ist, wird das bezogene IP-Adresse verwendet. Standardgateway durch das IP-Adresse Keine Der Wert muss aus vier durch Protokoll bereitgestellt.

  • Seite 141: Mdns Einstellungen

    mDNS Einstellungen Kennwort-Einstellungen Wenn Sie auf [mDNS Einstellungen] im links angezeigten Menü Wenn Sie auf [Kennwort-Einstellungen] im links angezeigten Menü klicken, wird die unten abgebildete Seite angezeigt. klicken, wird die unten abgebildete Seite angezeigt. Option Beschreibung Voreinstellung Option Beschreibung Voreinstellung Aktivieren/deaktivieren Sie Aktuelles Geben Sie das aktuelle Kennwort...

  • Seite 142: Wartungseinstellungen

    Option Beschreibung Voreinstellung Option Beschreibung Neues Stellen Sie die Werksstandardeinstellungen des Kennwort Zur Bestätigung des Kennworts. Keine Scanners wieder her. Wenn Sie auf [Initialisieren] (Bestätigung) und im dann erscheinenden Bildschirm auf [Ja] Initialisieren klicken, werden die Werksstandardeinstellungen des Scanners wiederhergestellt und der Scanner Wartungseinstellungen wird neu gestartet.

  • Seite 143: Wartung

    Wartung Tägliche Wartung Reinigen Sie den Scanner regelmäßig wie nachfolgend beschrieben, Reinigen des Scanneräußeren um eine optimale Scanqualität dauerhaft zu gewährleisten. Reinigen Sie die Außenseite des Scanners, indem Sie sie mit einem leicht mit Wasser befeuchteten und gründlich ausgewrungenen VORSICHT Lappen abwischen und dann mit einem sauberen und trockenen Tuch •...

  • Seite 144: Reinigen Der Sensoren

    Reinigen der Sensoren Öffnen und Schließen der oberen Abdeckung Auf den Sensoren angesammelter Staub und Schmutz können dazu führen, dass Dokumente nicht richtig erkannt werden. Reinigen Sie Achten Sie beim Reinigen der Innenseite des Scanners darauf, dass die Sensoren regelmäßig mit einem Gebläse usw., damit sich Staub die obere Abdeckung wie nachfolgend beschrieben geöffnet und und Schmutz nicht auf den Sensoren ansammeln können.

  • Seite 145: Schließen Der Oberen Abdeckung

    Bildern und Probleme mit dem Papiereinzug verursachen. Wenn das (2). Scannerglas verkratzt ist, setzen Sie sich mit Ihrem örtlichen autorisierten Canon-Händler oder Kundendienstvertreter in Verbindung, um das Glas austauschen zu lassen. Schalten Sie den Scanner aus, und ziehen Sie den Netzstecker aus der Netzsteckdose.
  • Seite 146 Entnehmen Sie die Aufnahmerolle, die Einzugsrolle, die Verzögerungsrolle und die Abdeckung der Verzögerungsrolle. (siehe S. 152) Scannerglas WICHTIG Entnehmen Sie die Aufnahmerolle, die Einzugsrolle und die Verzögerungsrolle, bevor Sie den Schmutz abwischen. Das Pad ist an der Abdeckung der Verzögerungsrolle befestigt. Wischen Sie den Schmutz vom Pad, nachdem Sie die Abdeckung der Verzögerungsrolle abgenommen haben.
  • Seite 147 Wenn es auch nach dem Reinigen der Rollen häufig zu Papierstaus und Doppeleinzügen kommt, müssen die Rollen möglicherweise ausgetauscht werden. Wenden Sie sich an Ihren Kundendienst oder Canon-Händler. WICHTIG Üben Sie beim Abwischen des Pads keinen übermäßigen Druck aus. Wenn Sie zu stark drücken, kann sich das Trennkissen...

  • Seite 148: Einstellen Der Kompression

    Verkleinerungsverhältnisses] reduziert werden. Die Anpassung des Verkleinerungsverhältnisses kann mit dem Tool zur Einrichtung des Canon imageFORMULA-Treibers vorgenommen werden. „Informationen über das Tool zur Einrichtung des Canon imageFORMULA-Treibers“ (Siehe S. 134) Energiesparfunktion Das Gerät verfügt über eine eingebaute Energiesparfunktion. Wenn die Energiesparfunktion auf ON ist, wird der Scanner automatisch abgeschaltet, nachdem 4 Stunden verstrichen sind, ohne dass gescannt wurde oder andere Vorgänge durchgeführt wurden.

  • Seite 149: So Tauschen Sie Die Einzugsrolle Aus

    So tauschen Sie die Einzugsrolle aus Wenn die Rollen Verschleiß aufweisen, nimmt die Einzugsfähigkeit WICHTIG ab, und Einzugsprobleme wie Papierstaus treten häufiger auf. • Sobald die Meldung zum Auswechseln der Transportrollen Wenn nach der Reinigung weiterhin Einzugsprobleme auftreten, eingeblendet wird, erwerben Sie das Ersatzrollen-Set und wechseln erwerben Sie das Ersatzrollen-Set, und tauschen Sie die die Rollen aus, wie in den entsprechenden Schritten zu den Transportrollen (Aufnahmerolle, Einzugsrolle und Verzögerungsrolle)

  • Seite 150: Ersatzrollen-Set

    Prüfen und Zurücksetzen des Das Ersatzrollen-Set besteht aus Ersatz-Aufnahmerolle, - Seitenzählers Einzugsrolle und -Verzögerungsrolle. Weitere Informationen hierzu erhalten Sie bei Ihrem örtlichen autorisierten Canon- Händler oder Beim Auswechseln der Rollen und Trennkissen muss der interne Kundendienstvertreter. Zähler des Scanners zurückgesetzt werden.
  • Seite 151 Tool zur Einrichtung des Canon imageFORMULA-Treibers WICHTIG Um diese Einstellung mit dem Tool zur Einrichtung des Canon imageFORMULA-Treibers vorzunehmen, ist eine USB-Verbindung erforderlich. Wenn diese Einstellung bei einer Verbindung über ein kabelgebundenes Netzwerk mit dem Tool zur Einrichtung des Canon imageFORMULA-Treibers vorgenommen wird, ist sie nicht wirksam.

  • Seite 152: Entnehmen Und Wiedereinsetzen Der Rollen

    Entnehmen und Wiedereinsetzen der Entnehmen und Wiedereinsetzen der Aufnahmerolle Rollen Folgen Sie den nachstehenden Anweisungen, um die Aufnahme-, Öffnen Sie vorsichtig die obere Abdeckung. (siehe S. 144) Einzugs- oder Verzögerungsrolle zum Reinigen oder Ersetzen zu entnehmen und wieder einzusetzen. Öffnen Sie die Rollenabdeckung. VORSICHT •...
  • Seite 153 Hinweis Schließen Sie die Rollenabdeckung. Stellen Sie sicher, Die Rollenhalterung kehrt an ihre ursprüngliche Position zurück, dass die vordere Abdeckung vollständig geschlossen ist, wenn sie losgelassen wird. indem Sie drücken, bis die Abdeckung hörbar einrastet. Entnehmen Sie die Aufnahmerolle und setzen Sie eine saubere oder eine Ersatz-Aufnahmerolle ein.

  • Seite 154: Entnehmen Und Wiedereinsetzen Der Einzugsrolle

    Entnehmen und Wiedereinsetzen der Schieben Sie den Verriegelungshebel der Rolle nach Einzugsrolle unten. Öffnen Sie vorsichtig die obere Abdeckung. (siehe S. 144) Öffnen Sie die Rollenabdeckung. Schieben Sie die Einzugsrolle nach rechts, und ziehen Sie sie dann in Ihre Richtung.
  • Seite 155 Entnehmen Sie die Einzugsrolle. Setzen Sie die Einzugsrolle ein (1), und richten Sie die Kerbe in der Welle der Rolle an der Welle im Scanner aus (2). Setzen Sie die neue Einzugsrolle auf den Stift. Drücken Sie den Verriegelungshebel der Rolle nach oben, um die Einzugsrolle zu arretieren.

  • Seite 156: Entnehmen Und Wiedereinsetzen Der Verzögerungsrolle

    Schließen Sie die Rollenabdeckung. Stellen Sie sicher, Schließen Sie sanft die obere Abdeckung. (siehe S. 145) dass die vordere Abdeckung vollständig geschlossen ist, Entnehmen und Wiedereinsetzen der indem Sie drücken, bis die Abdeckung hörbar einrastet. Verzögerungsrolle Öffnen Sie vorsichtig die obere Abdeckung. (siehe S.
  • Seite 157 WARNUNG Drücken Sie den Verriegelungshebel der Rolle nach oben Die Metallbereiche der Rolle können bei dauerhafter (1), und schieben Sie ihn nach links (2), um die Rolle Verwendung extrem heiß werden. Berühren Sie das Metall daher freizugeben. nicht direkt. Warten Sie mit dem Austauschen, bis sich die Rolle abgekühlt hat.
  • Seite 158 Schieben Sie den Verriegelungshebel der Rolle nach Schieben Sie die Vorderseite der unten, um die Verzögerungsrolle zu sichern. Verzögerungsrollenabdeckung nach innen. Stellen Sie sicher, dass die vordere Abdeckung vollständig geschlossen ist, indem Sie drücken, bis die Abdeckung hörbar einrastet. Setzen Sie die Rollenabdeckung wieder auf. Schließen Sie sanft die obere Abdeckung.

  • Seite 159: Entfernen Und Anbringen Des Trennkissens (Abdeckung Der Verzögerungsrolle)

    Entfernen und Anbringen des Trennkissens (Abdeckung der Verzögerungsrolle) Beim Entfernen und Anbringen des Trennkissens folgende Schritte durchführen, um es vom Gerät zu entfernen und anzubringen. Werden Dokumente nicht länger ordnungsgemäß eingezogen, wie Wann muss das Trennkissen zum Beispiel bei Auftreten von Doppeleinzug, ersetzen Sie das Trennkissen.

  • Seite 160: Entfernen Des Trennkissens (Abdeckung Der Verzögerungsrolle)

    Entfernen des Trennkissens Anbringen des Trennkissens (Abdeckung der Verzögerungsrolle) (Abdeckung der Verzögerungsrolle) Öffnen Sie vorsichtig die obere Abdeckung. (siehe S. 144) Setzen Sie die Rollenabdeckung wieder auf. Ergreifen Sie die Rollenabdeckung mit den Fingern und entfernen Sie sie.

  • Seite 161: Ersatzteile

    Schieben Sie die Vorderseite der Verzögerungsrollenabdeckung nach innen. Stellen Sie sicher, dass die vordere Abdeckung vollständig geschlossen ist, indem Sie drücken, bis die Abdeckung hörbar einrastet. Schließen Sie sanft die obere Abdeckung. (siehe S. 145) VORSICHT Vergewissern Sie sich, dass der Haken vollständig eingerastet ist und die Rollenabdeckung nicht lose ist.

  • Seite 162: Auswechseln Und Reinigen Der Tintenpatrone Der Bedruckvorrichtung

    Verwenden Sie eine der nachfolgend aufgeführten roten oder blauen gekennzeichneten Bereich der Prägedruckerabdeckung, HP-Tintenpatronen. Weitere Informationen hierzu erhalten Sie bei um diese freizugeben. Ihrem örtlichen autorisierten Canon- Händler oder Die Bedruckvorrichtungsabdeckung wird entriegelt und nach Kundendienstvertreter. vorne geöffnet. Produktname: Tintenpatrone (blau)
  • Seite 163 Ziehen Sie den Verriegelungshebel nach vorne (1), um die Tintenpatronen-Verriegelung freizugeben (2). Öffnen Sie die Bedruckvorrichtungsabdeckung, bis sie das Ausgabefach berührt. Entnehmen Sie die Tintenpatrone. Hinweis Führen Sie die folgenden Schritte bei vollständig geöffneter Bedruckvorrichtungsabdeckung durch.
  • Seite 164 Ziehen Sie die Versiegelung von den Düsen der neuen Setzen Sie die neue Patrone mit den Düsen nach rechts Tintenpatrone ab. weisend ein. WARNUNG Belassen Sie die Versiegelung auf den Düsen der Tintenpatrone bis unmittelbar vor dem Einsetzen. Vermeiden Sie außerdem, die metallischen Kontakte oder die Düsen der Tintenpatrone zu berühren.
  • Seite 165 Richten Sie die Position des Wagens durch Schieben nach links oder rechts genau aus, und vergewissern Sie sich, dass der Wagen spürbar einrastet. (siehe S. 166) Positionslöcher (13 Stellen) Hinweis Die Bedruckvorrichtungsabdeckung kann erst geschlossen werden, wenn der Wagen an einem Positionsloch richtig Hinweis ausgerichtet ist.

  • Seite 166: Angeben Der Druckposition

    Angeben der Druckposition Richten Sie die Position des Wagens durch Schieben nach links oder rechts genau aus, und vergewissern Sie Geben Sie die Druckposition des Dokuments in waagerechter sich, dass der Wagen spürbar einrastet. Richtung manuell an. Schieben Sie dazu den Wagen nach links oder rechts, und richten Sie Positionslöcher (13 Stellen) ihn an einem der 13 Positionslöcher aus.

  • Seite 167: Reinigen Der Bedruckvorrichtung

    Reinigen der Tintenpatronen Reinigen der Bedruckvorrichtung Falls die Druckköpfe der Bedruckvorrichtung verschmutzt sind, wird der Ausdruck möglicherweise fleckig oder streifig. Um dies zu Reinigen der Führungsplatte vermeiden, entnehmen Sie die Tintenpatrone in regelmäßigen Durch Tinte, die sich auf der Führungsplatte im Inneren der optionalen Abständen und reinigen den Druckkopf mit einem weichen, trockenen Bedruckvorrichtung ansammelt, können Dokumente während des Tuch oder einem Wattestäbchen.

  • Seite 168: Prüfen Der Bedruckvorrichtung

    Prüfen der Bedruckvorrichtung Drücken Sie auf dem Bedienfeld die Taste [Menu]. Der Benutzermodus wird aktiviert. „Bedienung im Führen Sie nach Auswechseln einer Tintenpatrone oder Reinigen des Benutzermodus“ (Siehe S. 64) Druckkopfs einen Testausdruck durch, um ein sauberes Druckbild sicherzustellen. Den Testausdruck lösen Sie über die im Wählen Sie mit den Tasten ▲▼...

  • Seite 169: Druckkopfreinigung

    Druckkopfreinigung Wählen Sie mit den Tasten ▲▼ die Option [Start] aus und drücken Sie dann die Taste [OK]. Wenn im Ausdruck der Bedruckvorrichtung Linien oder Streifen Die Druckkopfreinigung wird ausgeführt und abgeschlossen. erscheinen, ist möglicherweise die Druckkopfdüse verstopft. Dies kann durch eine Druckkopfreinigung korrigiert werden. Drücken Sie die Taste [Menu], um zum ursprünglichen WICHTIG Bildschirm zurückzukehren.

  • Seite 170: Fehlerbehebung

    Falls ein Problem aufgetreten ist, das sich nicht durch die folgenden Computer an. Lösungsvorschläge beseitigen lässt, wenden Sie sich an Ihren (6) Die USB-Verbindung wird bei einer Verbindung örtlichen autorisierten Canon-Händler. über LAN nicht erkannt. Trennen Sie das LAN- Problem 1 Der Scanner lässt sich nicht einschalten.
  • Seite 171 Problem durch Reinigen nicht behoben wird, ist und legen Sie die Dokumente ein. möglicherweise das interne Glas verkratzt. Wenden (3) Aktivieren Sie [Automatische Korrektur von Sie sich an ihren örtlichen autorisierten Canon- Schräglagen] in den Scannertreiber- Händler. Einstellungen. Problem 6 Die gescannten Bildersind zu dunkel (oder zu hell).
  • Seite 172 Problem 8 Doppelseitiges Scannen (Duplex-Scannen) ist Problem 10 Das gescannte Bild ist bei bestimmten nicht möglich. Dokumenten fehlerhaft. Lösungen Duplex-Scannen ist nicht möglich, wenn die Lösungen Eine der Erkennungsfunktionen wie Randentfernung Einstellung für die zu scannende Seite auf [Simplex] ist beim Scannen von Dokumenten aktiviert, die bis an eingestellt ist.
  • Seite 173 Problem 12 Es werden nicht alle Seiten gescannt. Problem 14 Der Scanner zieht mehrere Dokumente ein. Lösungen Wenn für die Einstellung [Zu scannende Seite] im Lösungen (1) Überprüfen Sie, ob die Walze korrekt installiert ist. Scannertreiber die Option [Leere Seite auslassen] Reinigen Sie die Walze falls nötig.
  • Seite 174 Problem 17 Es ist nicht möglich, mehrere Seiten mit Problem 19 Es ist kein Arbeitsspeicher mehr verfügbar und gescannten Bildern in einer einzelnen Datei zu der Scanner arbeitet nicht mehr. speichern. Lösungen Wenn Sie Scan-Einstellungen festlegen, die einen Lösungen Je nach dem Dateiformat können mehrere gescannte großen Teil des Computerspeichers verwenden, wird Bildseiten mit CaptureOnTouch nicht in einer der Scanvorgang möglicherweise unterbrochen, weil...
  • Seite 175 Problem 20 Beim Scannen von mehrseitigen Dokumenten Problem 22 Ausgeworfene Dokumente sind fehlausgerichtet. werden Vorlagen doppelt eingezogen. Lösungen (1) Stellen Sie den Ausgabefachanschlag auf, um zu Lösungen Platzieren Sie die Bindekante gegen die verhindern, dass ausgegebene Dokumente Einzugsöffnung, und scannen Sie das Dokument mit herausfallen.

  • Seite 176: Software-Fehlerbehebung

    Software-Fehlerbehebung In diesem Abschnitt werden Probleme und die dazu gehörigen Die gescannten Bilddateien lassen sich nicht über eine Lösungsvorschläge für die mitgelieferte Software (CaptureOnTouch) Anwendung öffnen. beschrieben. (1) Gescannte Bilder, die als mehrseitige TIFF-Dateien gespeichert wurden, können nur in Programmen geöffnet werden, die dieses Der Scanvorgang ist zu langsam Dateiformat unterstützen.

  • Seite 177: Nützliche Tipps

    Nützliche Tipps Nachfolgend sind einige nützliche Tipps zum Scannen von Können Scanner-Einstellungen kopiert oder gesichert werden? Dokumenten mit CaptureOnTouch aufgeführt. Die Einstellungskonfigurationen können mittels [Datensicherung/ Wiederherst.] auf der Registerkarte [Grundlegende Einstellungen] im Wo werden die gescannten Bilder gespeichert? Kann der Dialogfeld [Betriebseinstellungen] gesichert und wiederhergestellt Speicherort geändert werden? werden.
  • Seite 178 Wie kann ich gescannte Daten drucken? • Wählen Sie für Standard-Scannen und Shortcut-Scannen im Bedienfeld [Ausgabe auswählen] die Option [Drucken] aus. • Sie müssen ein Plugin installieren, um diese Funktion nutzen zu können. • Das Plug-in kann durch Aktivieren seines Kontrollkästchens beim Installieren von CaptureOnTouch installiert werden.

  • Seite 179: Behandlung Von Papierstau, Schiefer Zuführung Und Heftklammererkennung

    Behandlung von Papierstau, schiefer Zuführung und Heftklammererkennung Wenn ein Papierstau, schiefe Zuführung oder eine Heftklammer • Öffnen Sie die obere Abdeckung bis zum Anschlag und erkannt wird, müssen alle im Ausgabefach und im Scanner entfernen Sie die im Scanner verbliebenen Dokumente. verbliebenen Dokumente entfernt werden.

  • Seite 180: Fehlermeldung

    Fehlermeldung Wenn ein Fehler im Scanner auftritt, sehen Sie die folgende Fehlermeldungen auf dem Display. Titelbereich Kommentarbereich Fehler [P***] Papierstau im Scanner. Fehler [C***] Scanner-Abdeckung ist offen. Fehler [J***] Papierzufuhrfehler erkannt. Fehler [J***] Ein Dokument wurde schief eingezogen. Fehler [D***] Ein Doppelblatt-Einzug ist aufgetreten.

  • Seite 181: Deinstallation Der Software

    Deinstallation der Software Wenn der ISIS/TWAIN-Treiber oder CaptureOnTouch nicht ordnungsgemäß arbeitet, deinstallieren Sie die Software wie folgt. Installieren Sie danach die Software erneut von der Installations-CD. (siehe S. 9) WICHTIG Melden Sie sich bei Windows als Administrator an. Klicken Sie in der Windows-Taskleiste auf [Start] und dann auf [Systemsteuerung].

  • Seite 182: Anhang

    Anhang Technische Daten Haupteinheit Scangeschwindigkeit (A4, Querformat) DR-G2140 Graustufen Simplex 200 dpi 140 Blatt/min. Desktop-Einzugsscanner 300 dpi 140 Blatt/min. Dokumentanforderungen Duplex 200dpi 280 Bilder/min. Breite: 50,8 bis 305 mm 300 dpi 280 Bilder/min. Länge: 70 bis 432 mm (bis zu 5.588 mm im Modus für...

  • Seite 183: Optionen

    Außenabmessungen Optionen 480 (B) × 569 (T) × 315 (H) mm Maximale Außenabmessungen Imprinter-Einheit (Produktcode: 3601C001) (mit Dokumentenfach/Kabelverlängerungen, Dokumentausgabefach- Diese Bedruckvorrichtung druckt Zeichenfolgen auf gescannte Erweiterung und Ausgabe-Papieranschlag) Dokumentseiten. 480 (B) × 723 (T) × 390 (H) mm Gewicht ca. 25,0 kg Trägerfolie (Produktcode: 0697C001) Stromversorgung Trägerfolie zum beschädigungsfreien Scannen von Dokumenten.

  • Seite 184: Verbrauchsmaterialien

    Sie in diesem Fall unabhängig von der Anzahl der insgesamt bereits verarbeiteten Seiten die Rollen und Trennkissen. 569 mm • Weitere Informationen zum Ersatzrollen-Set und zu Trennkissen erhalten Sie von Ihrem örtlichen autorisierten Canon-Händler oder Ihrem Kundendienstvertreter. 632 mm Tintenpatrone: Blau (Produktcode: 3693A002) Diese blaue Tintenpatrone wird in der Bedruckvorrichtung eingesetzt.

  • Seite 185: Weitere Spezifikationen

    Weitere Spezifikationen Dieser Abschnitt beschreibt die Spezifikationen für das im Code Ziffernzahl Prüfsumme Lieferumfang enthaltene Barcode-Modul und die separat erhältlichen Modulo 10 mit Faktor (siehe S. 183) Bedruckvorrichtungen. Die Spezifikationen für UPC-A Patchcodes, die vom Patchcode-Decoder erkannt werden können, Modulo 10 mit Faktor sind unter „Batch Separation Using Patch Code Sheets“...

  • Seite 186: Bedingungen Für Die Erkennung Von 1D- Barcodes

    Bedingungen für die Erkennung von 1D- Option Anforderung Barcodes Elementverhältnis 2,2 bis 3,0 Mindestens 0,60 (mit einer Weißreflexion von Option Anforderung PCS-Wert mindestens 75 %) Vorderseite oder Rückseite (oder beides bei Bedruckte Seite Mindestens 2 mm von geringerer Geschwindigkeit) Einzugsrichtung Papierkante Rechtwinklig (0 Grad) oder parallel (90 Grad zur Position...

  • Seite 187: Bedingungen Für Die Erkennung Von 2D-Codes

    Technische Daten Option Technische Daten Die folgenden Typen Einzugsrichtung Mindestens 2 mm ab Papierkante Der folgende Typ wird werden nicht unterstützt: Position Rechtwinklig zur PDF417 unterstützt: • Extended Channel Mindestens 5 mm ab Papierkante Einzugsrichtung • Truncated PDF417 Interpretation (ECI) •...

  • Seite 188: Prägedrucker-Spezifikationen

    Prägedrucker-Spezifikationen Bedruckte Seite Vorderseite Position Horizontal: Schieben Sie zum Einstellen den Wagen nach links oder rechts (13 Positionen) (siehe S. 166) Vertikal: Wie über den ISIS/TWAIN-Treiber eingestellt Druckinhalt Wie über den ISIS/TWAIN-Treiber eingestellt Druckschriftart 12 × 12 oder 12 × 8 Punkte Inter-Zeichen-Einstellung Ja (wie über den ISIS/TWAIN-Treiber eingestellt) Druckbare Ziffern...

  • Seite 189: Index

    Index Allgemeine Vorsichtsmaßnahmen ..........23 Deinstallieren ................181 Anschließen an den Computer ........... 11 Dokumentausgabefach .............. 44 Anzahl überprüfen ..............60 Dokumentausgabefach-Erweiterung .......... 45 Aufstellort ................... 21 Dokumente ................. 36 Auftragsfunktion ................. 78 Dokumenteinzugsfach ..............38 Ausgabefachanschlag ..............45 Dokumenteinzugsfach-Erweiterung ........... 41 Auto.
  • Seite 190 Flachbettscannereinheit 102 ............ 183 Zweckgebundene Einstellungen ........118 Flachbettscannereinheit 201 ............ 183 Schnell-Wiederherstellungs-Modus ..........56 Folio-Scannen ................49 So tauschen Sie die Einzugsrolle aus ........149 Taste Function ................33 Austauschfrist ..............149 Stapeltrennung ..............123 Stromversorgung ................ 22 Installieren ..................8 Systemanforderungen ..............
  • Seite 191 Safety-related markings on the machine Marquages de sécurité sur la machine Marcature di sicurezza sulla macchina Sicherheitshinweise auf der Maschine Marcas de la máquina relacionadas con la seguridad Veiligheidsmarkeringen op de machine Makine üzerindeki güvenlik i aretleri [English] Switch (On) Power on [Français] Commutateur (Marche)
  • Seite 192 [English] Switch (Push-On/Push-Off) Power on/off (no standby current) [Français] Commutateur (Appuyer pour Sous/hors tension (pas de courant de veille) mettre en marche/Appuyer pour arrêter) [Italiano] Interruttore a pulsante Alimentazione on/off (nessuna corrente di standby) bistabile (On/Off) [Deutsch] Schalter (Ein- und Ausschalten Ein- und Ausschalten (ohne Ruhestromaufnahme) durch Drücken) [Español]...
  • Seite 193 [English] DC symbol Indicates direct current Indique qu’il s’agit de courant continu [Français] Symbole CC [Italiano] Simbolo corrente continua (C.C.) Indica la corrente continua Kennzeichnet Gleichstrom [Deutsch] Gleichstrom-Symbol [Español] Símbolo CC Indica corriente continua [Nederlands] DC-pictogram Geeft gelijkstroom aan [Türkçe] DC sembolü...
  • Seite 194 CANON ELECTRONICS INC. 3-5-10 SHIBAKOEN, MINATO-KU, TOKYO 105-0011, JAPAN CANON U.S.A. INC. ONE CANON PARK, MELVILLE, NY 11747, U.S.A. CANON CANADA INC. 8000 MISSISSAUGA ROAD, BRAMPTON, ONTARIO L6Y 5Z7, CANADA CANON EUROPA N.V. BOVENKERKERWEG 59, 1185 XB AMSTELVEEN, THE NETHERLANDS CANON AUSTRALIA PTY.

Diese Anleitung auch für:

Dr-g2110Dr-g2090

Inhaltsverzeichnis
