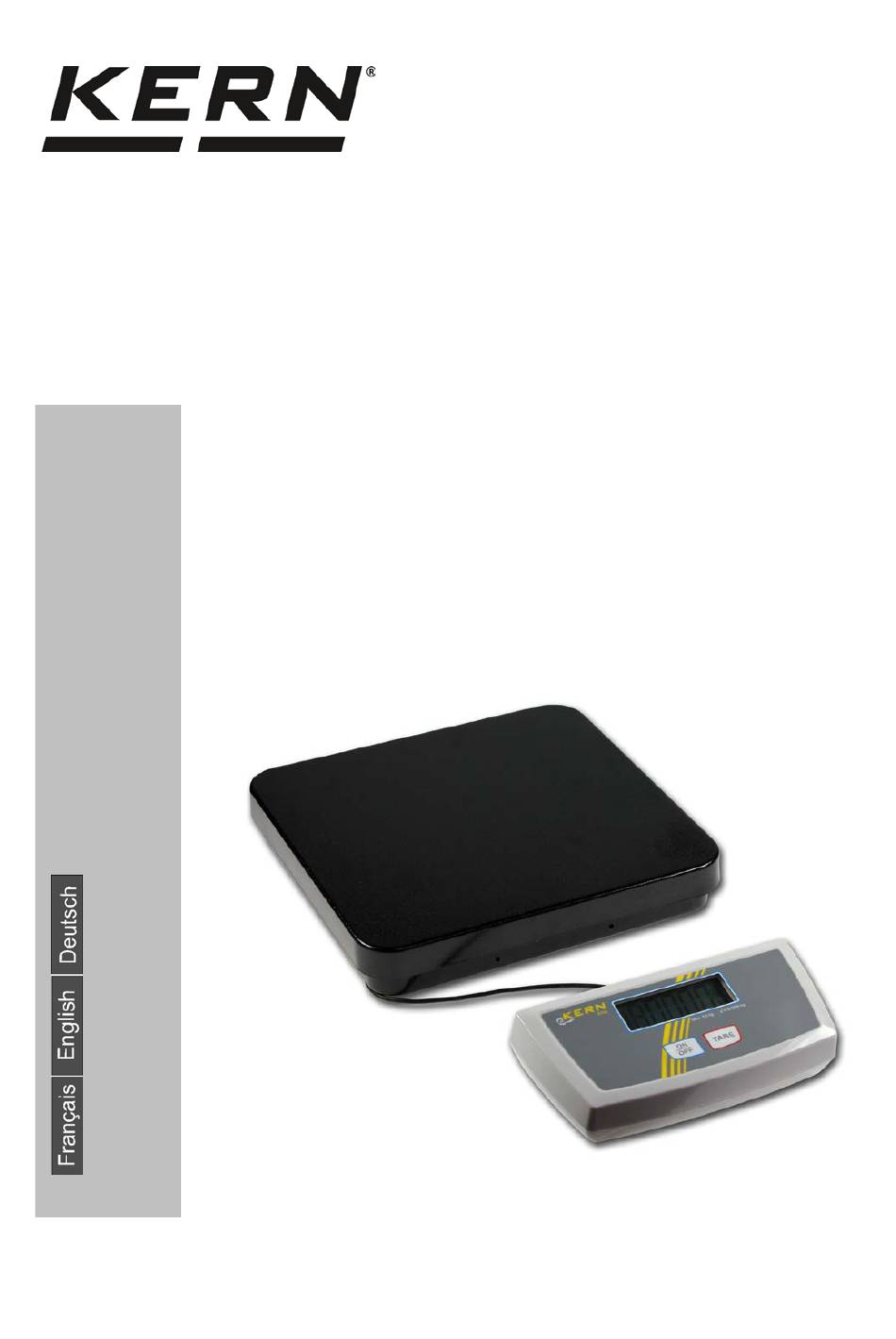

KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Plattformwaagen Operating manual Platform balances Notice d’utilisation Balances de plateforme KERN EOA Version 1.1 04/2016 EOA-BA-def-1611...
Seite 2
Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals A használati utasítás egyéb nyelveken a www.kern-sohn.com/manuals címről tölthető le Trovate altre versioni di lingue online in www.kern-sohn.com/manuals Ytterligere språkversjoner finner du online under www.kern-sohn.com/manuals Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals...
1 Technische Daten KERN EOA 10K-3 EOA 30K-2 Ablesbarkeit (d) 0,005 kg 0,01 kg Wägebereich (Max) 15 kg 35 kg Reproduzierbarkeit 0,005 kg 0,01 kg Linearität ± 0,025 kg ± 0,05 kg Anwärmzeit 10 Minuten Wägeeinheiten Empf. Justiergewicht, nicht beige-...
Seite 5
KERN EOA 50K-2 EOA 100K-2 Ablesbarkeit (d) 0,02 kg 0,05 kg Wägebereich (Max) 60 kg 150 kg Reproduzierbarkeit 0,02 kg 0,05 kg Linearität ± 0,1 kg ± 0,25 kg Anwärmzeit 10 Minuten Wägeeinheiten Empf. Justiergewicht, nicht beige- 40 kg 100 kg...
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •...
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüf- gewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •...
6.4 Netzanschluß (optional) Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.5 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben.
6.6 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Jus- tiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden.
7.2 Wägen Bedienung Anzeige Waage mit einschalten. Nullanzeige abwarten Wägegut auf die Wägeplatte legen. Nun wird das Gewicht angezeigt, wobei nach erfolgter Stillstandskontrolle rechts im Display die Wägeeinheit [kg] erscheint. (Beispiel) Ist das Wägegut schwerer als der Wägebereich, erscheint im Display [E] (=Überlast).
7.4 Plus/Minus-Wägungen Bedienung Anzeige Waage mit einschalten und Nullanzeige ab- warten. Sollgewicht auf die Wägeplatte stellen und mit (Beispiel) auf [0] tarieren. Sollgewicht abnehmen. Das Sollgewicht erscheint als Minusanzeige. (Beispiel) Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzei- chenrichtig nach „+“...
Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt. Mit einem trockenen, weichen Tuch nachreiben. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa-...
9 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
Seite 17
Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
Seite 18
KERN EOA Version 1.1 04/2016 Operating manual Platform balances Contents Technical data ....................3 Declaration of conformity ................5 Basic Information (General) ................6 Proper use ........................ 6 Improper Use ......................6 Warranty ........................6 Monitoring of Test Resources ................7 Basic Safety Precautions ................
1 Technical data KERN EOA 10K-3 EOA 30K-2 Readability (d) 0.005 kg 0.01 kg Weighing range (max) 15 kg 35 kg Reproducibility 0.005 kg 0.01 kg Linearity ± 0.025 kg ± 0.05 kg Warm-up time 10 minutes Weighing Units Recommended adjustment weight,...
Seite 20
KERN EOA 50K-2 EOA 100K-2 Readability (d) 0.02 kg 0.05 kg Weighing range (max) 60 kg 150 kg Reproducibility 0.02 kg 0.05 kg Linearity ± 0.1 kg ± 0.25 kg Warm-up time 10 minutes Weighing Units Recommended adjustment weight, 40 kg...
The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 3.3 Warranty Warranty claims shall be voided in case •...
In KERN's accredited DKD calibration laboratory test weights and balances may be calibrated (return to the national standard) fast and at moderate cost. 4 Basic Safety Precautions 4.1 Pay attention to the instructions in the Operation Manual...
6 Unpacking, Setup and Commissioning 6.1 Installation Site, Location of Use The balances are designed in a way that reliable weighing results are achieved in common conditions of use. You will work accurately and fast, if you select the right location for your balance. Therefore, observe the following for the installation site: •...
6.4 Mains connection (optional) Power is supplied via the external mains adapter. The stated voltage value must be the same as the local voltage. Only use original KERN mains adapters. Using other makes requires consent by KERN. 6.5 Initial Commissioning In order to obtain exact results with the electronic balances, your balance must have reached the operating temperature (see warming up time chap.
6.6 Adjustment As the acceleration value due to gravity is not the same at every location on earth, each balance must be coordinated - in compliance with the underlying physical weighing principle - to the existing acceleration due to gravity at its place of location (only if the balance has not already been adjusted to the location in the factory).
7.2 Weighing Operation Display Start balance by pressing Await zero display Place goods onto weighing plate. Now the weight is displayed, after the standstill control appears the weighing unit [kg] right-hand in the display. (example) If the material to be weighed is heavier than the weighing range, the display will show [E] (=Overload).
7.4 Plus/minus weighing Operation Display Turn on weighing scale and wait for zero to be displayed. Put the nominal weight on the weighing plate and tare (example) to [0] using the button. Remove the nominal weight. The nominal weight appears as negative display.
Spilled weighing goods must be removed immediately. 8.2 Servicing, maintenance The appliance may only be opened by trained service technicians who are authorized by KERN. Before opening, disconnect from power supply. 8.3 Disposal Disposal of packaging and appliance must be carried out by operator according to valid national or regional law of the location where the appliance is used.
9 Instant help In case of an error in the program process, briefly turn off the balance and disconnect from power supply. The weighing process must then be restarted from the beginning. Help: Fault Possible cause • The balance is not switched on. The displayed weight does not glow.
Seite 32
KERN EOA Version 1.1 04/2016 Notice d’utilisation Balances de plateforme Table des matières Caractéristiques techniques ................. 3 Déclaration de conformité ................5 Indications fondamentales (généralités) ............. 6 Utilisation conforme aux prescriptions ..............6 Utilisation inadéquate ..................... 6 Garantie ........................6 Vérification des moyens de contrôle..............
1 Caractéristiques techniques KERN EOA 10K-3 EOA 30K-2 Lisibilité (d) 0,005 kg 0,01 kg Plage de pesée (max) 15 kg 35 kg Reproductibilité 0,005 kg 0,01 kg Linéarité ± 0,025 kg ± 0,05 kg Temps de préchauffage 10 minutes Unités de pesage Poids d’ajustage recommandé...
Seite 34
KERN EOA 50K-2 EOA 100K-2 Lisibilité (d) 0,02 kg 0,05 kg Plage de pesée (max) 60 kg 150 kg Reproductibilité 0,02 kg 0,05 kg Linéarité ± 0,1 kg ± 0,25 kg Temps de préchauffage 10 minutes Unités de pesage Poids d’ajustage recommandé...
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 3.3 Garantie La garantie n´est plus valable en cas de •...
à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les balances (sur la base du standard national).
6 Déballage, installation et mise en service 6.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à...
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. 6.5 Première mise en service Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles...
6.6 Ajustage Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire d´adapter chaque balance – conformément au principe physique fondamental de pesée – à l´accélération de la pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà...
7 Exploitation 7.1 Vue d’ensemble du clavier Touche Désignation Fonction Touche Mise en marche-à l’arrêt de la balance ON/OFF courte pression sur la touche: Tarage de la balance Touche TARE pression prolongée sur la touche: Appeler ajustage EOA-BA-f-1611...
7.2 Pesage Commande Afficheur Mettre en marche la balance avec Attendre l’affichage du zéro Déposer le produit sur la plaque de pesée. Le poids est maintenant affiché, une fois la détection de la stabilité réalisée, l’unité de pesage apparaissant à droite sur l’affichage [kg].
7.4 Pesées plus / moins Commande Afficheur Mettre en marche la balance sur et attendre l’affichage du zéro. Posez le poids de gouverne sur le plateau de pesée (exemple) et calibrez-le au moyen de la touche rapport à [0]. ...
Retirer immédiatement les matières à peser renversées sur la balance. 8.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 8.3 Mise au rebut L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon...
9 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Panne Cause possible...
