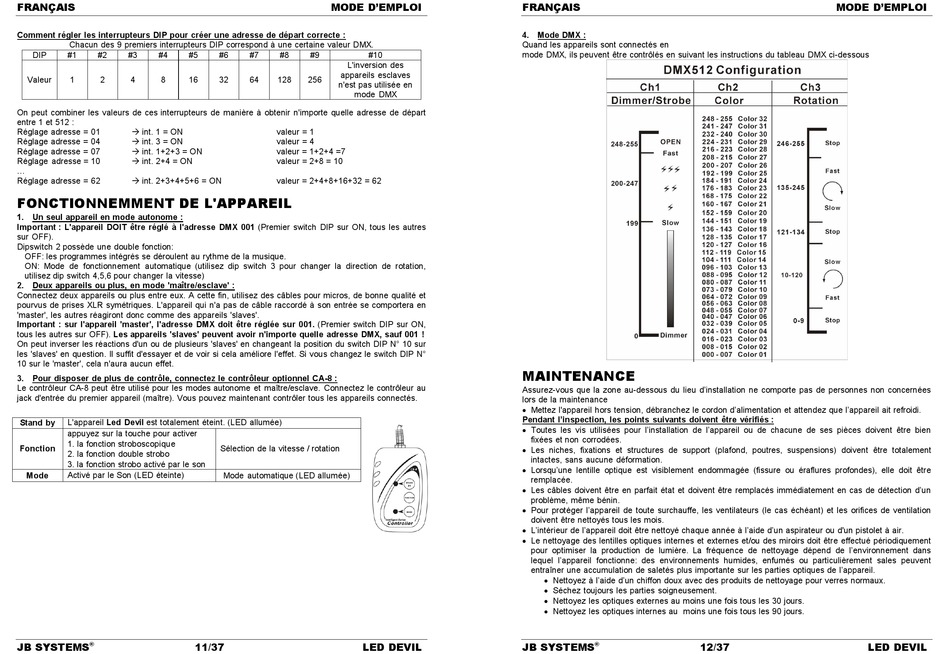

JB Systems Light Led Devil Bedienungsanleitung Seite 8

FRANÇAIS
Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :
Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.
DIP #1 #2 #3 #4 #5
Valeur 1 2 4 8 16
On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ
entre 1 et 512 :
Réglage adresse = 01  int. 1 = ON
Réglage adresse = 04  int. 3 = ON
Réglage adresse = 07  int. 1+2+3 = ON
Réglage adresse = 10  int. 2+4 = ON
...
Réglage adresse = 62  int. 2+3+4+5+6 = ON
FONCTIONNEMMENT DE L'APPAREIL
1. Un seul appareil en mode autonome :
Important : L'appareil DOIT être réglé à l'adresse DMX 001 (Premier switch DIP sur ON, tous les autres
sur OFF).
Dipswitch 2 possède une double fonction:
OFF: les programmes intégrés se déroulent au rythme de la musique.
ON: Mode de fonctionnement automatique (utilisez dip switch 3 pour changer la direction de rotation,
utilisez dip switch 4,5,6 pour changer la vitesse)
2. Deux appareils ou plus, en mode 'maître/esclave' :
Connectez deux appareils ou plus entre eux. A cette fin, utilisez des câbles pour micros, de bonne qualité et
pourvus de prises XLR symétriques. L'appareil qui n'a pas de câble raccordé à son entrée se comportera en
'master', les autres réagiront donc comme des appareils 'slaves'.
Important : sur l'appareil 'master', l'adresse DMX doit être réglée sur 001. (Premier switch DIP sur ON,
tous les autres sur OFF). Les appareils 'slaves' peuvent avoir n'importe quelle adresse DMX, sauf 001 !
On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position du switch DIP N° 10 sur
les 'slaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet. Si vous changez le switch DIP N°
10 sur le 'master', cela n'aura aucun effet.
3. Pour disposer de plus de contrôle, connectez le contrôleur optionnel CA-8 :
Le contrôleur CA-8 peut être utilisé pour les modes autonome et maître/esclave. Connectez le contrôleur au
jack d'entrée du premier appareil (maître). Vous pouvez maintenant contrôler tous les appareils connectés.
Stand by L'appareil Led Devil est totalement éteint. (LED allumée)
appuyez sur la touche pour activer
1. la fonction stroboscopique
Fonction
2. la fonction double strobo
3. la fonction strobo activé par le son
Activé par le Son (LED éteinte)
Mode
JB SYSTEMS 11/37
®
MODE D'EMPLOI
#6 #7 #8 #9 #10
L'inversion des
appareils esclaves
32 64 128 256
n'est pas utilisée en
mode DMX
valeur = 1
valeur = 4
valeur = 1+2+4 =7
valeur = 2+8 = 10
valeur = 2+4+8+16+32 = 62
Sélection de la vitesse / rotation
Mode automatique (LED allumée)
LED DEVIL
FRANÇAIS
4. Mode DMX :
Quand les appareils sont connectés en
mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-dessous
MAINTENANCE
Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées
lors de la maintenance
 Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.
Pendant l'inspection, les points suivants doivent être vérifiés :
 Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien
fixées et non corrodées.
 Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement
intactes, sans aucune déformation.
 Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être
remplacée.
 Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un
problème, même bénin.
 Pour protéger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation
doivent être nettoyés tous les mois.
 L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistolet à air.
 Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement
pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans
lequel l'appareil fonctionne: des environnements humides, enfumés ou particulièrement sales peuvent
entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
 Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
 Séchez toujours les parties soigneusement.
 Nettoyez les optiques externes au moins une fois tous les 30 jours.
 Nettoyez les optiques internes au moins une fois tous les 90 jours.
JB SYSTEMS 12/37
®
MODE D'EMPLOI
LED DEVIL
