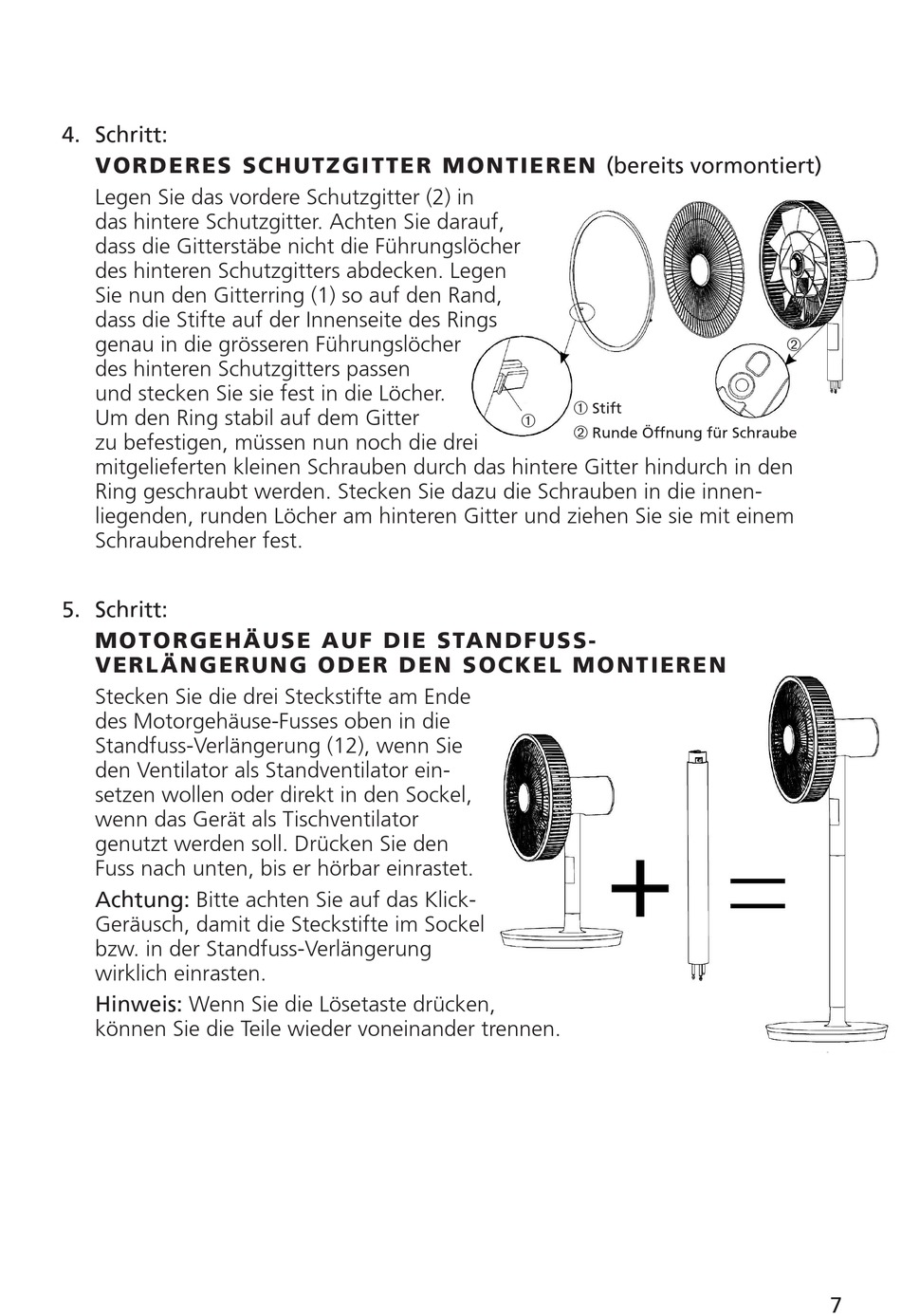

4. Schritt:
v o r d e r es s chutz gi tte r m o nt i e re n (bereits vormontiert)
Legen Sie das vordere Schutzgitter (2) in
das hintere Schutzgitter. Achten Sie darauf,
dass die Gitterstäbe nicht die Führungs löcher
des hinteren Schutzgitters abdecken. Legen
Sie nun den Gitterring (1) so auf den Rand,
dass die Stifte auf der Innenseite des Rings
genau in die grösseren Führungslöcher
des hinteren Schutz gitters passen
und stecken Sie sie fest in die Löcher.
Um den Ring stabil auf dem Gitter
zu befestigen, müssen nun noch die drei
mitgelieferten kleinen Schrauben durch das hintere Gitter hindurch in den
Ring geschraubt werden. Stecken Sie dazu die Schrauben in die innen-
liegenden, runden Löcher am hinteren Gitter und ziehen Sie sie mit einem
Schraubendreher fest.
5. Schritt:
m o t o r ge hä us e au f di e s ta ndf us s -
v er l än g erun g ode r d en so ck el m on t ie ren
Stecken Sie die drei Steckstifte am Ende
des Motorgehäuse-Fusses oben in die
Standfuss-Verlängerung (12), wenn Sie
den Ventilator als Standventilator ein -
setzen wollen oder direkt in den Sockel,
wenn das Gerät als Tischventilator
genutzt werden soll. Drücken Sie den
Fuss nach unten, bis er hörbar einrastet.
Achtung: Bitte achten Sie auf das Klick-
Geräusch, damit die Steckstifte im Sockel
bzw. in der Standfuss-Verlängerung
wirklich einrasten.
Hinweis: Wenn Sie die Lösetaste drücken,
können Sie die Teile wieder voneinander trennen.
å
Stift
å
ç
Runde Öffnung für Schraube
ç
7
