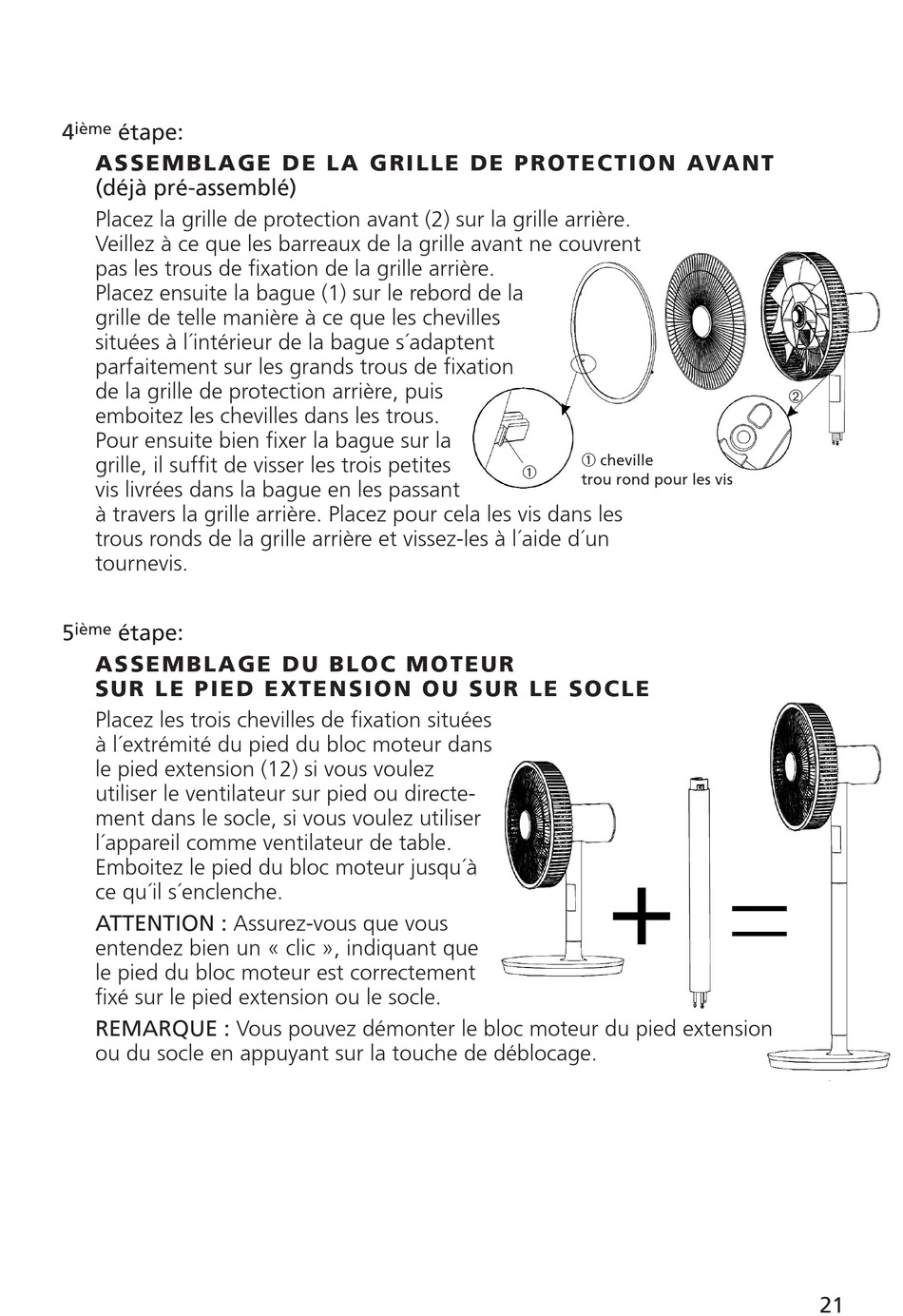

4 ième étape:
a s s e mb la ge d e la g ri lle d e p ro t e c t ion avan t
(déjà pré­assemblé)
Placez la grille de protection avant (2) sur la grille arrière.
Veillez à ce que les barreaux de la grille avant ne couvrent
pas les trous de fixation de la grille arrière.
Placez ensuite la bague (1) sur le rebord de la
grille de telle manière à ce que les chevilles
situées à l´intérieur de la bague s´adaptent
parfaitement sur les grands trous de fixation
de la grille de protection arrière, puis
emboitez les chevilles dans les trous.
Pour ensuite bien fixer la bague sur la
grille, il suffit de visser les trois petites
vis livrées dans la bague en les passant
à travers la grille arrière. Placez pour cela les vis dans les
trous ronds de la grille arrière et vissez-les à l´aide d´un
tournevis.
5 ième étape:
a s s e m b lag e du bloc mote ur
s u r l e p ie d e xte ns io n ou s ur l e so cl e
Placez les trois chevilles de fixation situées
à l´extrémité du pied du bloc moteur dans
le pied extension (12) si vous voulez
utiliser le ventilateur sur pied ou directe-
ment dans le socle, si vous voulez utiliser
l´appareil comme ventilateur de table.
Emboitez le pied du bloc moteur jusqu´à
ce qu´il s´enclenche.
ATTENTION : Assurez-vous que vous
entendez bien un « clic », indiquant que
le pied du bloc moteur est correctement
fixé sur le pied extension ou le socle.
REMARqUE : Vous pouvez démonter le bloc moteur du pied extension
ou du socle en appuyant sur la touche de déblocage.
å
cheville
å
trou rond pour les vis
ç
