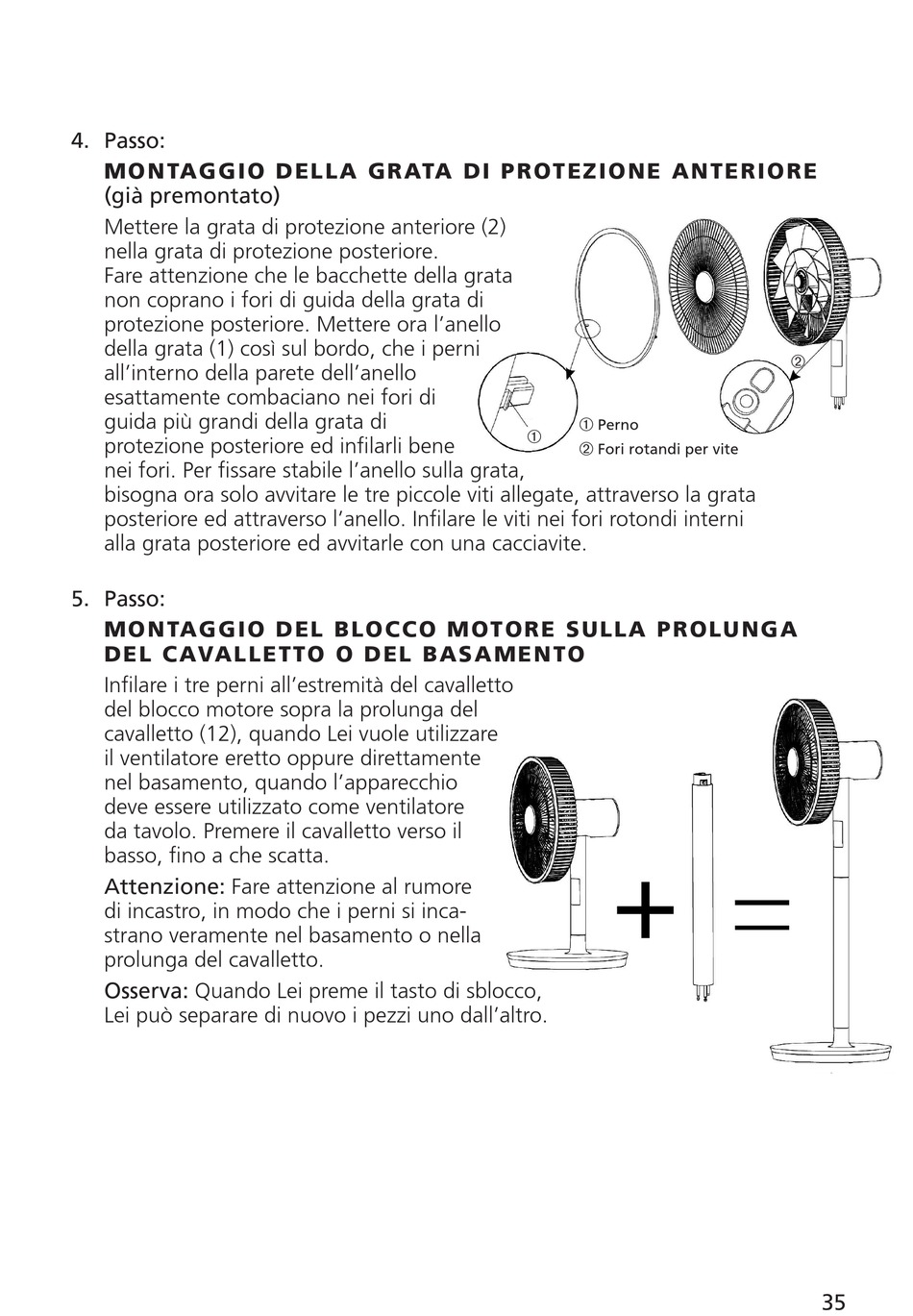

4. Passo:
m onta g g i o d e l la g r ata d i pro t ez ion e ant e ri ore
(già premontato)
Mettere la grata di protezione anteriore (2)
nella grata di protezione posteriore.
Fare attenzione che le bacchette della grata
non coprano i fori di guida della grata di
protezione posteriore. Mettere ora l'anello
della grata (1) così sul bordo, che i perni
all'interno della parete dell'anello
esattamente combaciano nei fori di
guida più grandi della grata di
protezione posteriore ed infilarli bene
nei fori. Per fissare stabile l'anello sulla grata,
bisogna ora solo avvitare le tre piccole viti allegate, attraverso la grata
posteriore ed attraverso l'anello. Infilare le viti nei fori rotondi interni
alla grata posteriore ed avvitarle con una cacciavite.
5. Passo:
m on ta g g i o d e l bl o cc o mot ore su l l a prol u n ga
de l c ava l le t to o d e l ba s ame nt o
Infilare i tre perni all'estremità del cavalletto
del blocco motore sopra la prolunga del
cavalletto (12), quando Lei vuole utilizzare
il ventilatore eretto oppure direttamente
nel basamento, quando l'apparecchio
deve essere utilizzato come ventilatore
da tavolo. Premere il cavalletto verso il
basso, fino a che scatta.
Attenzione: Fare attenzione al rumore
di incastro, in modo che i perni si inca-
strano veramente nel basamento o nella
prolunga del cavalletto.
Osserva: Quando Lei preme il tasto di sblocco,
Lei può separare di nuovo i pezzi uno dall'altro.
å
Perno
å
ç
Fori rotandi per vite
ç
35
