Viessmann 5221 Betriebsanleitung

Abbildung 8
braun brown
rot red
Verbindung zwi-
schen Digital-
16 V~ AC
Masse (braun) und
blau mit rotem Stecker
Masse (braun) der blue with red plug
16 V-Versor-
gungsspannung
blau mit grünem Stecker
des 5221.
blue with green plug
Connection
between digital
ground (brown) und
bn ge
Vorsignal -
16 V Steuerung
ground (brown)
viessmann
from the 16 V

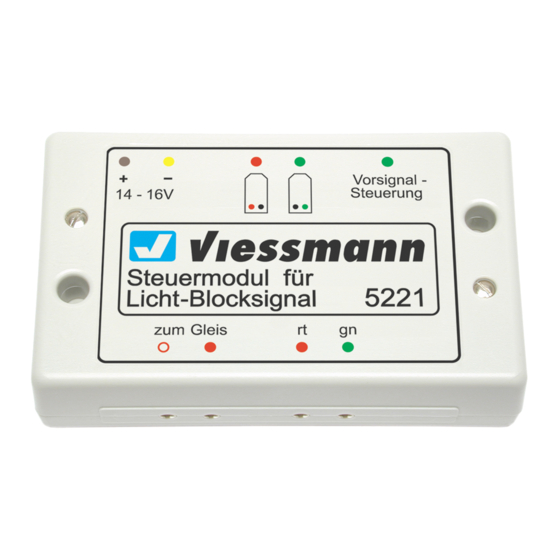

Steuermodul für
Licht-Blocksignal 5221
supply voltage of
zum Gleis rt gn
the 5221.
Viessmann
Benutzung der -
Stecker
Kabel abisolieren.
1
Strip the insulation
from the cable.
ca. 1,5 cm
Stecker aufschieben.
3
Place plug on .
Das obenstehende Symbol kennzeichnet ei-
ne Leitungsverbindung. Die sich hier kreu-
zenden Leitungen müssen an einer beliebi-
gen Stelle ihres Verlaufs elektrisch leitend
miteinander in Verbindung stehen. Der Ver-
bindungspunkt muss nicht exakt an der ein-
gezeichneten Stelle sitzen, sondern kann
z.B. zu einem Stecker an einer der kreuzen-
den Leitungen verlagert werden.
Technische Daten
Betriebsspannung 16 V
Stromaufnahme 3 mA
(ohne Signal)
im Schaltmoment 20 mA
Für LED-bestückte Lichtsignale mit
gemeinsamer Anode ( - Pol)
Viessmann
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld
www.viessmann-modell.de
Märklin ist ein eingetragenes Warenzeichen der / is a registered trademark of
8
Motorola ist ein eingetragenes Warenzeichen der /
Figure 8
digitaler
Fahrstrom
braun brown
rot red
digital
propulsion
current
5211
5221
Viessmann
Using the plugs
Litzen verdrillen.
2
Twist wires
together.
Draht umbiegen.
4
Bend wire.
The symbol above designates a cable
connection. The cables that cross here must
be in electrical contact with each other at
some point along their length. The
connection point does not have to be exactly
at the marked point, but rather can be moved
to a plug located at one of the crossing
cables.
Technical Specifications
~ Operating voltage 16 V AC
Current consumption 3 mA
(no signal)
during switching 20 mA
For colour light signals with LEDs and
common anode ( - pole)
04/03
Stand 02
Sachnummer 92072
Gebr. Märklin & Cie. GmbH, Göppingen (Deutschland / Germany
is a registered trademark of Motorola Inc., Tempe (Arizona / Arizona
Control Module for
Colour Light Block Signal
Operating Instructions
D Dieses Produkt ist kein Spielzeug.
Nicht geeignet für Kinder unter 14
Jahren! Anleitung aufbewahren!
GB This product is not a toy.
Not suitable for children under 14
years! Keep these instructions!
F Ce produit n'est pas un jouet. Ne
convient pas aux enfants de moins
de 14 ans! Conservez cette notice
d'instructions!
gemäß
EG-Richtlinie
89/336/EWG
)
)
Viessmann
Modellspielwaren GmbH
Steuermodul für
Licht-Blocksignal
5221
Betriebsanleitung
NL Dit produkt is geen speelgoed. Niet
geschikt voor kinderen onder 14 jaar!
Gebruiksaanwijzing bewaren!
I Questo prodotto non è un giocattolo.
Non adatto a bambini al di sotto dei 14
anni! Conservare instruzioni per l'uso!
E Esto no es un juguete. No
recomendado para menores de 14
años! Conserva las instrucciones de
servicio!
