SICHERHEITSHINWEISE
2
SICHERHEITSHIN-
WEISE
Um Verletzungen des Benutzers oder anderer Per-
sonen sowie Sachschäden zu vermeiden, müssen
die folgenden Anleitungen befolgt werden.
• Bei unsachgemäßer Bedienung und Missachtung
der Anleitungen besteht die Gefahr von Verletzun-
gen oder Sachschäden. Die Schweregrade werden
durch folgende Symbole gekennzeichnet.
!
ACHTUNG
Dieses Symbol bedeutet Lebensgefahr oder
Gefahr schwerer Verletzungen.
!
VORSICHT
Dieses Symbol bedeutet Verletzungsgefahr
oder Gefahr von Sachschäden.
• Die in dieser Bedienungsanleitung verwende-
ten Symbole haben folgende Bedeutungen.
!
ACHTUNG
Während der Montage
• Die Platine niemals bei angeschlossener
Stromversorgung berühren.
• Montagearbeiten stets vom Kundendienst oder
von einem Montagebetrieb durchführen lassen.
• Eine Neumontage des bereits installierten
Gerätes stets vom Kundendienst oder von
einem Montagebetrieb durchführen lassen.
• Das Gerät sollte nicht an Orten mit mögli-
chem Niederschlag montiert werden.
• Das Gerät nicht an feuchten Standorten montieren.
Während des Betriebs
• Das Netzkabel niemals verändern oder verlängern.
• Keine Heizgeräte in der Nähe des Gerätes betreiben.
• Keine Heizgeräte in der Nähe des Netzkabels
betreiben.
• Es darf kein Wasser in das Gerät eindringen.
• Falls das Gerät in Wasser getaucht wurde,
verständigen Sie umgehend den Kunden-
dienst oder einen Montagebetrieb.
• Das Gerät sollte ohne Aufsicht nicht von Kindern
oder hilfebedürftigen Personen bedient werden.
• Das Gerät keinen Erschütterungen aussetzen.
* Die Montage und Bedienung sollte nur durch einen
qualifizierten Techniker vorgenommen werden.

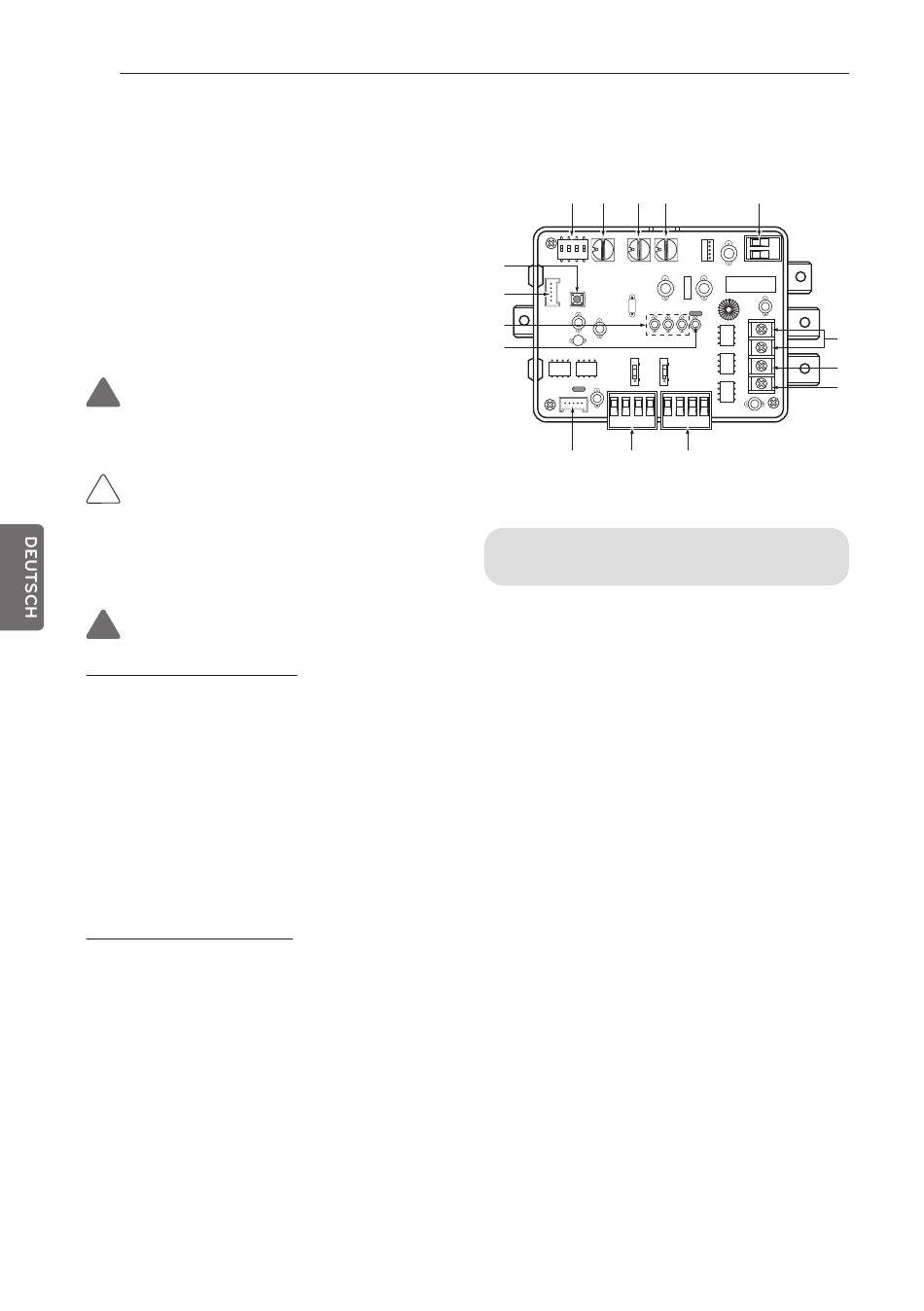

BAUTEILBEZEICHNUNGEN
1
2
3
15
14
13
12
11
10
POTENTIALFREIER KONTAKT
FÜR LEISTUNGSBEDARF
1. SWDIP : Schalter zur Auswahl der Haupt-
funktion
2. SW_Address2 : Schalter zur Einstellung der
größten Adresse des Außengerätes
3. SW_Address1 : Schalter zur Einstellung der
kleinsten Adresse des Außengerätes
4. SW_STEP : Aktivieren/Deaktivieren des
Steuerungsmodus.
5. CN_PWR : Gleichstrom-Eingangsanschluss
6. FEHLER : Fehleranzeige mit Relais-Kontakt
7. BUS-A : RS-485-Anschluss (+)
8. BUS-B : RS-485-Anschluss (-)
9. CN_CAPACITY : Signaleingangsanschluss
zur Leistungssteuerung des Außengerätes
10. CN_SPEED/CAP : Signaleingangsan-
schluss für Analogeingang/leisen Betrieb
11. CN_OUT : Anschluss für Außengerät
12. LED1 : Anzeige-LED für RS-485-Status
13. LED01G, 02G, 03G : Anzeige-LED für Ver-
bindungsstatus
14. CN_JIG : Anschluss für Schreibzugriff
15. SW1 : Reset-Schalter
4
5
9
6
7
8
