Hilfreicher Hinweis
Dies ist ein guter Zeitpunkt, um den richtigen Sitz der
Flächenstreben zu prüfen. Stellen Sie sicher dass
alles genau passt. Beachten Sie die Hinweise zur
Montage am Ende dieser Anleitung.
Mischen Sie eine ausreichende Menge 30 Min. Epoxy
in einem geeigneten Behälter an. Mit einem Zahnsto-
cher, schmieren Sie das Epoxy in die Taschen der
Tragflächen. Langsam und vorsichtig setzen Sie die
Halterungen ein. Ziehen Sie die Blöcke wieder heraus
und stecken Sie es wieder ein, um sicherzustellen, dass
sie komplett mit Epoxy überzogen ist. Wischen Sie
überschüssiges Epoxy mit Isopropyl Alkohol ab.

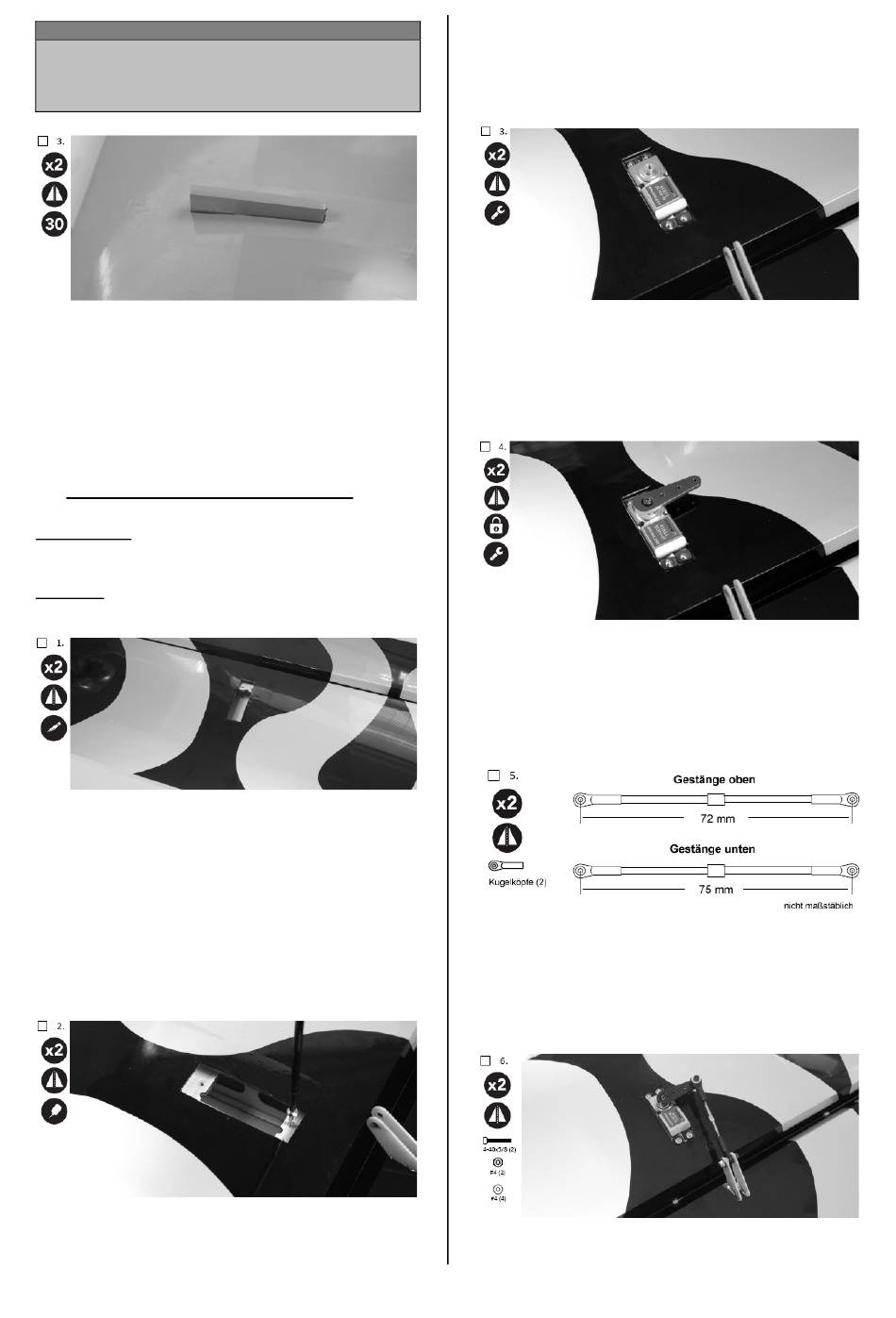

10. Querruderservos / Gestänge montieren
(nur bei ARF Version)
Komponenten: 4 x Haupttragflächenhälften, 4 x Quer-
ruder Servos, 2 Servoverlängerungskabel 150 mm, 4 x
Querrudergestänge, 8 x Kugelköpfe, 8 x Holzschrauben
Klebstoffe:
dünnflüssiger CA-Kleber, blauer Siche-
rungslack
Lokalisieren Sie die Aussparungen der Querruderser-
vos. Mit einem Hobbymesser, entfernen Sie die Abde-
ckung. Lassen Sie 3 mm der Folie in die Innenseiten
der Schlitze hineinragen. Schneiden Sie die Ecken in
einem 45 Grad Winkel ein und bügeln Sie diese Über-
stände innen fest, um den Schlitz nach unten abzudich-
ten. Bereiten Sie die Querruderservos vor, indem Sie
die Gummitüllen und Messingnieten anbringen. Bringen
Sie eine 120 mm Verlängerung bei den unteren Flä-
chenservos an. Eine Verlängerung ist für die oberen
Flächenservos nicht erforderlich.
Verwenden Sie einen Kreuzschlitzschraubendreher, um
eine Servoschraube in jede der vorgestanzten Löcher
im Servorahmen einzudrehen. Dadurch schneiden Sie
ein Gewinde in den Holzrahmen. Entfernen Sie die
Schraube wieder und bringen Sie eine kleine Menge
von dünnen CA in jedes der Löcher ein, um es auszu-
härten. Lassen Sie den CA Kleber vollständig aushär-
ten.
Setzen Sie die Querruderservo in den Servoschacht mit
dem Abtrieb in Richtung der Vorderkante der Fläche.
Achten Sie darauf, dass das Servokabel durchgezogen
ist, bevor Sie das Servo montieren. Befestigen Sie das
Servo in der Fläche mit den vorgesehenen Schrauben
an.
Bringen Sie das Servo mit Ihrem Sender in die Mittel-
stellung. Installieren Sie einen 32 mm Servohebel auf
das Servo. Mit einem sehr kleinen Tropfen blauer
Schraubensicherung setzen Sie die Schraube ein und
ziehen Sie sie fest. Achten Sie darauf, dass der Ser-
vohebel genau parallel zur Endleiste steht.
Stellen Sie die Anlenkungen nach der obigen Skizze
zusammen, stellen Sie die angegebenen Längen der
Gestänge ein. Die endgültige Länge wird beim Zentrie-
ren der Ruderklappen eingestellt. Beachten Sie, dass
die Enden der Querrudergestänge jeweils verdrehte
Kugelköpfe haben.
Montieren Sie die Gestände am Servohebel und den
Ruderhörnern. Dafür benötigen Sie folgende Teile:
- 8 -
