Seite 1: Inhaltsverzeichnis

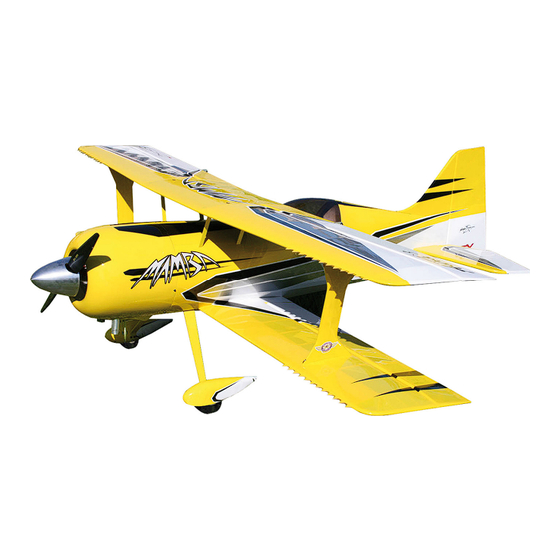

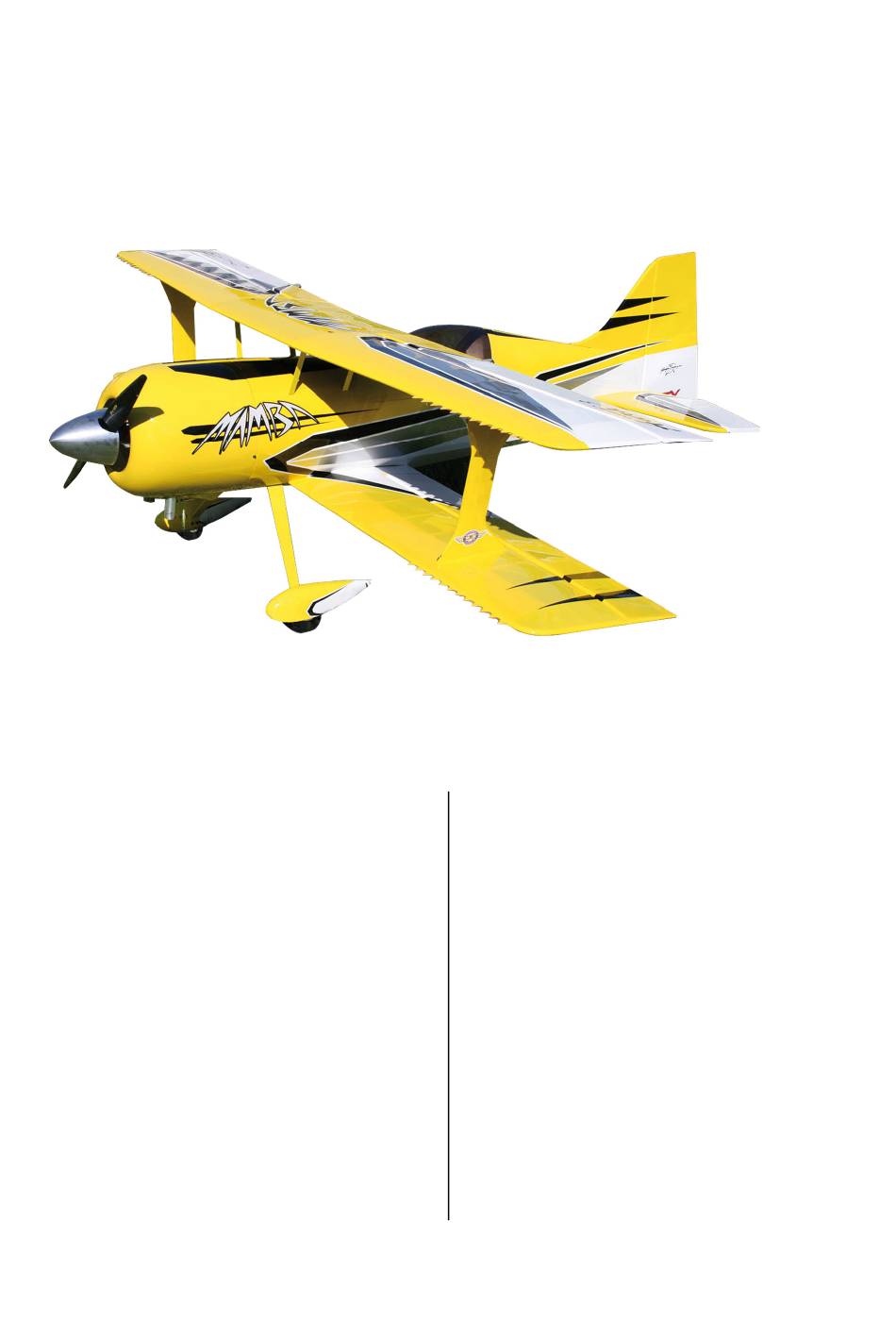

Bedienungsanleitung Deutsch PREMIER AIRCRAFT MAMBA 70CC ARF DOPPELDECKER (B-Nr.: 9720253) PREMIER AIRCRAFT MAMBA 70CC ARFSV DOPPELDECKER mit eingebauten Digitalservos (B-Nr.: 9720254) Wir bedanken uns bei Ihnen für den Kauf des Modells MAMBA 70CC aus unserem Sortiment, das in zwei Varianten –...
Seite 2: Sicherheitshinweise
Sicherheitshinweise Allgemeine Gefahrenhinweise Beachten Sie bitte für alle unsere Lieferungen: Lesen Sie bitte zuerst diese Sicherheits- und Gefahrenhinweise, sowie danach jede Betriebs- und Montageanleitung vor der ersten Inbetriebnahme vollständig und sorgfältig durch. Fernge- steuerte Modelle sind kein Spielzeug und dürfen von Jugendlichen unter 14 Jahren nur unter ständiger Aufsicht Erwach- sener verwendet werden, die mit Bau, Betrieb, Materie und möglichen Gefahren vertraut sind.
Seite 3 mit optimalem Ladegerät können Sie die maximale Lebensdauer erwarten und müssen bei 300 – 600 Ladezyklen mit einem Leistungsabfall von nur ca. 20% rechnen.  Bei einem nicht optimalen Ladegerät verringert sich die Kapazität mit jeder Ladung/Entladung deutlich und damit auch die Lebensdauer.
Seite 4: Lieferumfang
reißen, deformieren oder bohren. Verbiegen oder verdrehen Sie LiPo-Akkus nie. Üben Sie keinen Druck auf Akku oder Anschlüsse aus. Handhabung der Anschlüsse Die LiPo Anschlüsse sind nicht so robust wie bei anderen Akkus. Besonders der Aluminium (+) Anschluss kann leicht abbrechen.
Seite 5: Optionales Zubehör / Benötigtes 19. Werkzeug
® Optionales Zubehör / Benötigtes Werkzeug ORACOVER Farben leuchtend gelb Zur Fertigstellung des Modells benötigen Sie folgendes silber Zubehör und Werkzeug schwarz weiß Computersender mit 6 Kanälen und entsprechendem Benötigtes Werkzeug und Material Empfänger  Zahnstocher  Epoxy Mischbecher  Isopropyl Alkohol ...
Seite 6: Legenden Der Symbole
Hilfreicher Hinweis Schnellverbinder Um zu verhindern, dass Kratzer auf dem neuen Mo- dell beim arbeiten entstehen, decken Sie die Teile mit Schaumstoff oder Filz ab. Crimpröhrchen Legenden der Symbole markieren fertig anziehen pressen Testen Sie die Scharniere der Querruder und dann die Scharniere in den Tragflächen.
Seite 7: Halterungen Für Flächenstreben
tig, stecken Sie die Scharniere in die Tragfläche. Ziehen helfen, dass kein Epoxy auf die Oberfläche der Querru- Sie das Scharnier wieder heraus und stecken Sie es der gelangt. Sobald das Klebeband aufgebracht wurde, wieder ein, um sicherzustellen, dass es komplett mit entfernen Sie die Ruderhörner wieder.
Seite 8: Querruderservos / Gestänge Montieren
ein Gewinde in den Holzrahmen. Entfernen Sie die Hilfreicher Hinweis Schraube wieder und bringen Sie eine kleine Menge Dies ist ein guter Zeitpunkt, um den richtigen Sitz der von dünnen CA in jedes der Löcher ein, um es auszu- Flächenstreben zu prüfen. Stellen Sie sicher dass härten.
Seite 9: Höhen- Und Seitenruderservos 29. Montieren
 Inbusschrauben  Kugelköpfe  Unterlegscheiben  Stoppmuttern Bei eingeschaltetem Sender und Neutralstellungen der Servopositionen montieren Sie die Gestänge. Achten Sie darauf, dass der Servohebel genau parallel zur Scharnierlinie steht. Schalten Sie den Sender ein, bringen Sie die Trimmun- 11. Höhen- und Seitenruderservos montieren gen und Neutralstellungen auf die Mittelposition und (nur bei ARF Version) setzen Sie einen 32 mm Servohebel auf das Servo, der...
Seite 10: Ruderhörner Montieren
Schalten Sie den Sender ein, bringen Sie die Trimmun- Installieren Sie die Kugelgelenke mit den Zugseilen am gen und Neutralstellungen auf die Mittelposition und Abtriebshebel des Seitenruder Servos. Halten Sie das setzen Sie einen zweiseitigen 64 mm Servohebel auf gleiche Schema wie bei der Montage des Querruder- das Servo, der genau rechtwinkelig zu den Servolängs- servos ein.
Seite 11: Höhenleitwerk Montieren
legt werden. Entfernen Sie die Abdeckung für die Papiertuch und Isopropyl Alkohol um die Klebefläche zu Schlitze des / der Höhenruderhörner. säubern. Entfernen Sie Rückstände vom Ruderhorn. Hinweis Wenn die Klebeflächen nicht richt angeschliffen sind, kann die Klebestelle nicht richtig halten. Suchen Sie am Seitenruder die Aussparungen für die Ruderhörner des Seitenruders.
Seite 12: Seitenleitwerk Und Heckfahrwerk 33. Montieren
Setzen Sie das Höhenleitwerk genau mittig ein (B = B) Das weitere Vorgehen ist identisch mit denen bei den und vermessen Sie es zu den unteren Tragflächen (A Querruderscharnieren. =A). Stellen Sie sicher, dass das Höhenleitwerk absolut symmetrisch sitzt. Entfernen Sie die unteren Flächenhälften wieder, aber nicht das Steckungsrohr.
Seite 13 richtet ist. Wenn eine Anpassung erforderlich ist, ent- fernen ein wenig Material aus dem Rumpf. Wenn alles genau passt markieren Sie auf jeder Seite die Klebeli- nie mit einem Streifen leicht klebendem Klebeband. Benutzen Sie eine flache Schlüsselfeile um zwei gegen- überliegende Flächen am Sporn, für die Schrauben des Stellrings anzubringen.
Seite 14: Seiten- / Höhenruderanlenkungen
Bohren Sie die beiden Löcher mit einem 2 mm Bohrer, Mischen Sie eine ausreichende Menge 30 Min. Epoxy genau an den Markierungen vor. Schrauben Sie zwei in einem geeigneten Behälter an. Mit einem Zahnsto- M3 x 10 Holzschrauben ein, um ein Gewinde in das cher, schmieren Sie das Epoxy in die Schlitze der Ru- Holz zu schneiden.
Seite 15: Kraftstofftank Montieren
Hilfreicher Hinweis Sie können die Räder und die Verkleidungen auch zum Schluss montieren, damit sie bei den weiteren Schritten nicht beschädigt werden. Montieren Sie die Achse im Fahrwerksbügel. Ziehen Sie die Schrauben mit einem 8 mm und einem 12 mm Schraubenschlüssel fest.
Seite 16: Motor Und Gasservo Montieren
Verwenden Sie eine Zange, erfassen Sie eines der Rohre auf der Rückseite des Stopfens, und biegen Sie eine kleine Biegung ins Rohr, wie auf dem Foto gezeigt. Dies wird das Entlüftungsröhrchen des Kraftstoffsys- tems, es sollte sehr nahe der Oberseite des Tanks liegen, damit möglich viel Sprit in den Tank passt.
Seite 17 Entfernen Sie die vordere Abdeckung, indem Sie zuerst mit Unterlegscheiben. Stellen Sie sicher, dass der Mo- die hintere Klappe nach hinten schieben und dann tor absolut fest sitzt, sichern Sie die Schrauben mit vertikal abheben, um sie von dem Rumpf zu entfernen. blauem Sicherungslack.
Seite 18 an den Klebestellen Harz befindet. Wischen Sie über- schüssiges Harz mit einem Papiertuch ab. Lassen Sie das Epoxy vollständig aushärten, bevor sie zu dem nächsten Schritt durchführen. Einzylindermotor, Vergaser hinten, Standard Schall- dämpfer oder Resonanzrohr, Choke oder Gasservo Wählen Sie die Einbaurichtung entsprechend Ihrem Servo- bzw.
Seite 19: Zündung Montieren
Für die Montage werden folgende Teile benötigt: Klebstoffe: dünnflüssiger CA-Kleber Schraube Unterlegscheibe Servohebel Unterlegscheibe Stoppmutter Dieser Schritt gilt für alle Servopositionen. Installieren Sie das Gasservo mit der Abtriebswelle zur Frontseite des Flugzeugs. Verwenden Sie den Sender, um die Servomitte einzustellen. Dann installieren Sie einen ca. Installieren Sie die Zündung nach den Empfehlungen 20 mm langen Servohebel auf der Seite des Servos, die Ihres Motorherstellers.
Seite 20: Abgasanlage Montieren
(falls vorhanden) ordentlich verlegt sind, sichern Sie dämpfersystem. Diese Halterung passt für einen DA-60 diese Verbindungen mit Schrumpfschlauch oder Ge- Motor. Bei Verwendung eines DA-70 ist eine Modifizie- windeband. Sichern Sie alle losen Verkabelungen an rung erforderlich. der Flugzeugzelle. Hilfreicher Hinweis Es ist sehr wichtig alle Kabel exakt zu sichern, die Gravitationskräfte bei einem Kunstflugmodell sind sehr hoch.
Seite 21: Tank Montieren
Zur Sicherung vor Vibrationen kleben Sie dämpfendes Material auf den Boden des Tanks. Montieren Sie den Schalldämpfer mit dem Befesti- gungsmaterial des Herstellers mit dem Rumpf. Danach Bereiten Sie den Kraftstofftank für die Befestigung mit stellen Sie die Verbindung(en) zum Auspuffflansch des Klettband vor.
Seite 22: Baldachinstreben Anbringen
fachgerecht anzubringen. Stellen Sie sicher, dass Sie Bringen Sie jetzt den Spinner und die Luftschraube an. mindestens 3 mm Abstand zum den Auspuff haben, um Für einen DA-70 empfehlen wir einen 24 x 9“ Carbon zu verhindern, dass die Verkleidung am Motor reibt Luftschraube und einen 5 Zoll Aluminium Spinner.
Seite 23: Fernsteuerung Installieren
Wenn Sie eine Aura 8 AFCS oder anderes Stabilisie- rungssystem einsetzen, sollte es vor dem Seitenruder- servo im Zentrum des Rumpfes unter der Kabinenhau- be platziert werden. Suchen Sie die in der obigen Zeichnung dargestellt Klammern für die Befestigung der Aura 8.
Seite 24: Shark Teeth Nasenleiste Anbringen
Sichern Sie mit leicht klebendem Klebeband die Fläche auf jeder Seite des Schlitzes. Lassen Sie eine kleine Lücke von 1,5 mm zwischen dem Band und dem Schlitz. 25. Shark Teeth Nasenleiste anbringen Komponenten: Tragflächen, „Shark Teeth“ (Haifisch- zähne) Folie, Klebstoffe: 15 Min Epoxy Mischen Sie eine ausreichende Menge 15 Min.
Seite 25: Schwerpunkt Einstellen
Dann schieben Sie das Rohr mit aufgesteckter Fläche den. in den unteren Flächenrohrstutzen. Das Premier Aircraft Flugmodell Mamba 70CC ist ein Stellen Sie sicher, dass keine Schrauben im Wege sind. Hochleistungsflugzeug mit sehr großen Ruderklappen Befestigen Sie die Kabel der Querruderservos mit den und einer sehr hohen Schubkraft.
Seite 26: Verzierungen Anbringen
28. Verzierungen anbringen Der obigen Abbildung können Sie die Positionen der die Schutzfolie, dadurch gibt es keine Fingerabdrü- einzelnen Decals entnehmen. Orientieren Sie sich den cke auf der sichtbaren und der Rückseite der Auf- Bildern und gehen Sie wie folgt vor: kleber.
Seite 27: Aura 8 Afcs Setup
Verwenden Sie ein Stück Balsaholz oder ähnliches Lineal benutzen, um die Ausschläge exakt einzustellen. und wischen Sie die restliche Flüssigkeit unter dem Danach nehmen Sie sich die „Crow“ Einstellungen vor, Aufkleber weg. verwenden Sie dabei die notwendigen Mischer und Wiederholen Sie die Schritte für alle Aufkleber. Quellen.
Seite 28: Reichweitentest
sich an diese Vorgaben halten. Wenn Sie vertrauter mit 31. Reichweitentest dem Modell sind, können Sie Veränderungen entspre- Nach dem Binden von Sender und Empfänger entspre- chend Ihren eigenen Vorstellungen vornehmen. chend der Bedienungsanleitung Ihrer Fernsteuerung Die Ruderausschläge wurden jeweils am weitesten führen Sie einen Reichweitentest durch.
Seite 29: Haftungsausschluss
Haftungsausschluss Gewährleistung Die Bedingungen und Methoden bei Installation, Be- Auf dieses Produkt haben Sie 24 Monate Gewährleis- trieb, Montage, Verwendung und Wartung dieses Pro- tung. Unsere Rechnung dient dabei als Beleg für Be- duktes können von der Fa. Flex Innovations, Inc. nicht ginn und Ablauf dieser Gewährleistung.
Seite 30 - 30 -...
