Verwendung Mit Und Ohne Brille; Dioptrien-Ausgleich - Leica Rangemaster Crf 1200 Anleitung

A

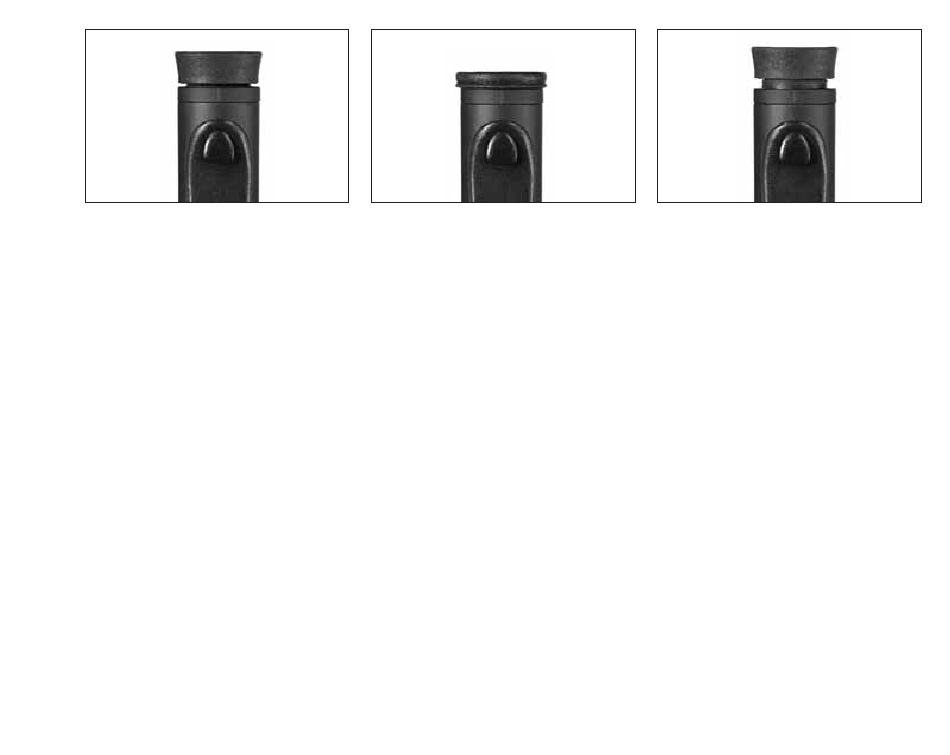

Verwendung mit und ohne Brille

Beobachter, die keine Brille tragen, lassen die
Gummiaugenmuschel (1a) hochgeklappt (Bild A,
Lieferzustand). In dieser Position ist der richtige
Abstand des Leica Rangemaster CRF zum Auge
gegeben.
Beim Beobachten mit Brille wird die Gummi-
augenmuschel nach unten umgestülpt (Bild B).
B

Dioptrien-Ausgleich

Mit dem Dioptrien-Ausgleich können Sie die
Schärfe der Zielmarke auf den für Sie optimalen
Wert einstellen. Einfach durch den Leica Range-
master CRF ein weit entferntes Objekt anpeilen
und durch Drehen an der Gummiaugenmuschel
(1a) die Zielmarke auf optimale Schärfe einstel-
len. Die Zielmarke erscheint bei Druck auf die
Auslösetaste (3). Den eingestellten Wert können
Sie an der „+" oder „–" Skala (1b) auf der
Gummiaugenmuschel ablesen. Ein Dioptrien-
Ausgleich ist für Fehlsichtigkeiten bis ±3,5
Dioptrien möglich.
4
C
