Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
Der Name Leica steht weltweit für höchste Qualität,
feinmechanische Präzision bei äußerster Zuverläs-
sigkeit und langer Lebensdauer.
Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem

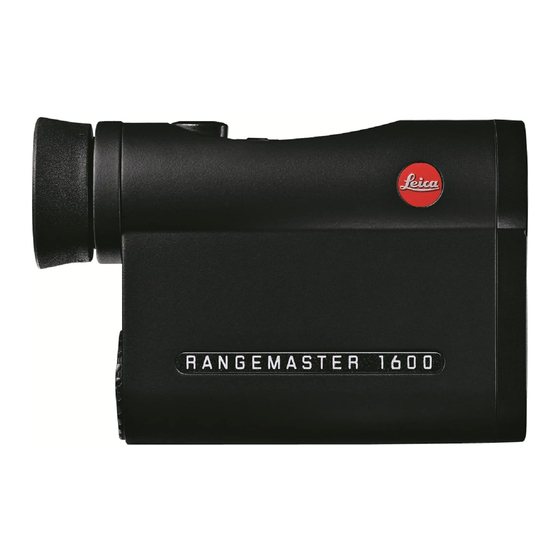

neuen LEICA RANgEmAStER CRF 1600.
Dieser Entfernungsmesser sendet unsichtbare und
für das Auge unschädliche Infrarot-Impulse aus und
berechnet über einen eingebauten mikroprozessor
aus dem reflektierten Signalanteil die Objektentfer-
nung. Darüber hinaus erfasst er Umgebungs- und
Einsatzbedingungen, mit denen er – zusammen mit
den gemessenen Entfernungen – für verschiedene,
wählbare Ballistikkurven entsprechende Korrekturen
des Haltepunkts ermittelt und anzeigt.
Er ist mit einer hervorragenden, 7fach vergrößern-
den Zieloptik ausgestattet, die auch unter schwie-
rigen Bedingungen eine sichere Peilung ermöglicht,
und er ist einfach und funktional zu bedienen.
Damit Sie alle möglichkeiten dieses hochwertigen
und vielseitigen Laser-Entfernungsmessgerätes rich-
tig nutzen können, empfehlen wir Ihnen, zunächst
diese Anleitung zu lesen.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Leica Rangemaster CRF 1600
Inhaltszusammenfassung für Leica Rangemaster CRF 1600
-
Seite 1: Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde, tig nutzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen. Der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äußerster Zuverläs- sigkeit und langer Lebensdauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen LEICA RANgEmAStER CRF 1600. -
Seite 2: Inhaltsverzeichnis
Lieferumfang ............u4 technische Daten ..........16 Vorwort ..............1 Leica Akademie ........... 17 Entsorgung elektrischer und Leica im Internet ..........17 elektronischer geräte ........3 Leica Infodienst ........... 17 Anbringen der trageschnur ........4 Leica Kundendienst ..........17 Einsetzen und Auswechseln der Batterie ....4 Anhang / Ballistik-tabellen ....... -
Seite 3: Entsorgung Elektrischer Und Elektronischer Geräte
Entsorgung elektrischer und elektronischer Geräte (gilt für die EU, sowie andere europäische Länder mit getrennten Sammelsystemen) Dieses gerät enthält elektrische und/oder elek- tronische Bauteile und darf daher nicht im normalen Hausmüll entsorgt werden! Stattdessen muss es zwecks Recycling an entsprechenden, von den ge- meinden bereitgestellten Sammelstellen abgegeben werden. -
Seite 4: Anbringen Der Trageschnur
Anbringen der Trageschnur Einsetzen und Auswechseln der Batterie Bitte die kleine Schlaufe der trageschnur durch die Der LEICA RANgEmAStER CRF 1600 wird zur Ener- Öse (4) am gehäuse des LEICA RANgEmAStER CRF gieversorgung mit einer 3 Volt Lithium-Rundzelle 1600 schieben. Dann das Ende der trageschnur (z.B. -
Seite 5: Ladezustand Der Batterie
Blinken der Anzeige sind noch und mit einer frischen Batterie betrieben werden. mehr als 100 messungen mit fortschreitend ver- • Wenn der LEICA RANgEmAStER CRF 1600 längere ringerter Reichweite möglich. Zeit nicht benutzt wird, sollte die Batterie heraus- genommen werden. -
Seite 6: Verwendung Mit Und Ohne Brille
Zielmarke auf den für Sie optimalen Wert einstellen. stand). In dieser Position ist der richtige Abstand des Einfach durch den LEICA RANgEmAStER CRF 1600 LEICA RANgEmAStER CRF 1600 zum Auge gegeben. ein weit entferntes Objekt anpeilen und durch Drehen... -
Seite 7: Einstellung Der Gewünschten Maßeinheit
Einstellung der gewünschten Maßeinheit 3. Drücken Sie 2x die Nebentaste kurz. • Unterhalb der Zielmarke erscheint Der LEICA RANgEmAStER CRF 1600 kann auf me- 4. Drücken Sie die Haupttaste kurz. trische oder auf die in den USA gebräuchlichen maß- •... -
Seite 8: Entfernungsmessung
- - -. mit dem Erlöschen der Anzeige schaltet sich der LEICA RANgEmAStER CRF 1600 automatisch ab. Scan-Betrieb mit dem LEICA RANgEmAStER CRF 1600 kann auch im Dauerbetrieb gemessen werden: Wenn die Haupttaste (1) bei der 2. Betätigung gedrückt gehalten wird, schaltet sich das gerät nach ca. -
Seite 9: Messreichweite Und Genauigkeit
Messreichweite und Genauigkeit Bei Sonnenschein und guter Sicht gilt folgende Reichweite, bzw. genauigkeiten: Die messgenauigkeit des LEICA RANgEmAStER CRF 1600 beträgt bis zu ±1 meter. Die maximale Reich- weite wird erreicht bei gut reflektierenden Zielobjek- Reichweite ca. 10 m bis 1460 m ten und einer visuellen Sichtweite von etwa10 km. -
Seite 10: Anzeige Der Atmosphärischen Bedingungen
Anzeige der atmosphärischen Bedingungen Anzeige des Haltepunkts Für die genaue Berechnung der treffpunktlage Der LEICA RANgEmAStER CRF 1600 zeigt Ihnen auf (siehe dazu den folgenden Abschnitt) ermittelt Wunsch nach der gemessenen Entfernung auch den der LEICA RANgEmAStER CRF 1600 während der entsprechenden Haltepunkt an. -
Seite 11: Einstellen Der Fleckschuss-Entfernung
Einstellen der Fleckschuss-Entfernung Beispiel: Wird angezeigt, und verwenden Sie ein 1. Drücken Sie die Haupttaste (1) kurz (<3 s). Zielfernrohr, bei dem eine Verstellung um eine • Die Zielmarke erscheint. Raststufe (Klick) eine Korrektur von 1cm/100m zur 2. Drücken Sie die Nebentaste (2) lang (≥3 s). Folge hat, können Sie die erforderliche Korrektur •... -
Seite 12: Bestimmen Der Ballistikkurve
Bestimmen der Ballistikkurve Einstellen der Ballistikkurve Zur feinfühligen Anpassung der Berechnung der Halte- 1. Drücken Sie die Haupttaste (1) kurz (<3 s). punkte an die verschiedenen Kaliber, geschossarten • Die Zielmarke erscheint. und, – gewichte können Sie zwischen12 unterschied- 2. Drücken Sie die Nebentaste (2) lang (≥3 s). lichen Ballistikkurven wählen. -
Seite 13: Beispiele
6. Speichern Sie Ihre Einstellung durch kurzes Anzeige der eingestellten Ballistik-Kurve Drücken der Haupttaste. und der Fleckschuss-Entfernung • Die gespeicherte Einstellung leuchtet zur Bestä- Wenn Sie Ihre Einstellungen überprüfen möchten, tigung 2 s dauerhaft und erlischt anschließend. z.B. auf grund einer veränderten Jagdsituation oder einer längeren Zeit zwischen den Anwendungen, Ist eine Ballistikkurve eingestellt, wird nach jeder können Sie sich die 2 Werte jederzeit und schnell... -
Seite 14: Pflege/Reinigung
Ersatzteile teilchen, wie z. B. Sand sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke Falls sie einmal Ersatzteile für Ihren LEICA RANgE- u. ä. auf Objektiv- und Okularlinsen können mit mAStER CRF 1600 benötigen sollten, wie z.B. einem feuchten tuch vorgereinigt und mit einem... -
Seite 15: Was Tun, Wenn
Was tun, wenn . . . Fehler Ursache Abhilfe Bei der Beobachtung wird kein a) Pupille des Beobachters liegt nicht a) Augenposition korrigieren. kreisrundes Bild erreicht. in der Austrittspupille des Okulars. b) Anpassung korrigieren: Brillenträger b) Stellung der Augenmuschel entspricht knicken die Augenmuschel um;... -
Seite 16: Technische Daten
Technische Daten Vergrößerung Objektivdurchmesser 24 mm Austrittspupille 3,4 mm Dämmerungszahl Geometrische Lichtstärke 11,8 Sehfeld (auf 1.000m) / Objektiver Sehwinkel 115m / 6,5° Austrittspupillen-Längsabstand 15 mm Prismenart Dachkant Vergütung auf Linsen High Durable Coating (HDC™) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen auf Prismen Phasenkorrekturbelag P40 Dioptrienausgleich... -
Seite 17: Leica Akademie
Anwendungstechnische Fragen zum Leica Programm in praxisorientierter, zeitgemäßer Form die Werte-Welt beantwortet Ihnen, schriftlich, telefonisch, per Fax der Leica und die Faszination des gekonnten Umgangs oder per e-mail der Leica Informations-Service: mit den Leica Produkten vermittelt. Die Inhalte sind Leica Camera Ag anwendungsorientiert und bieten eine Fülle von Anre-...
