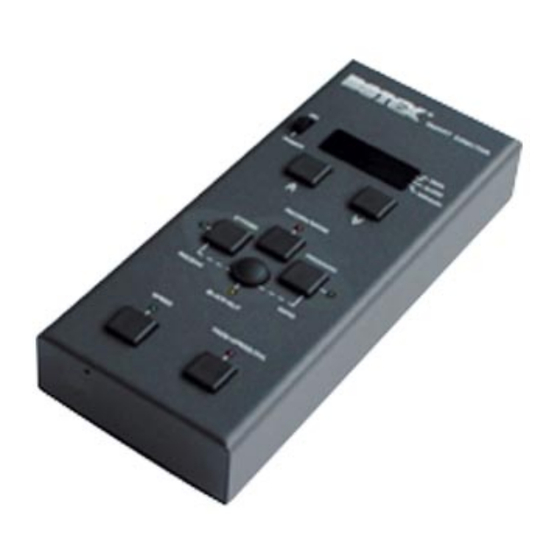

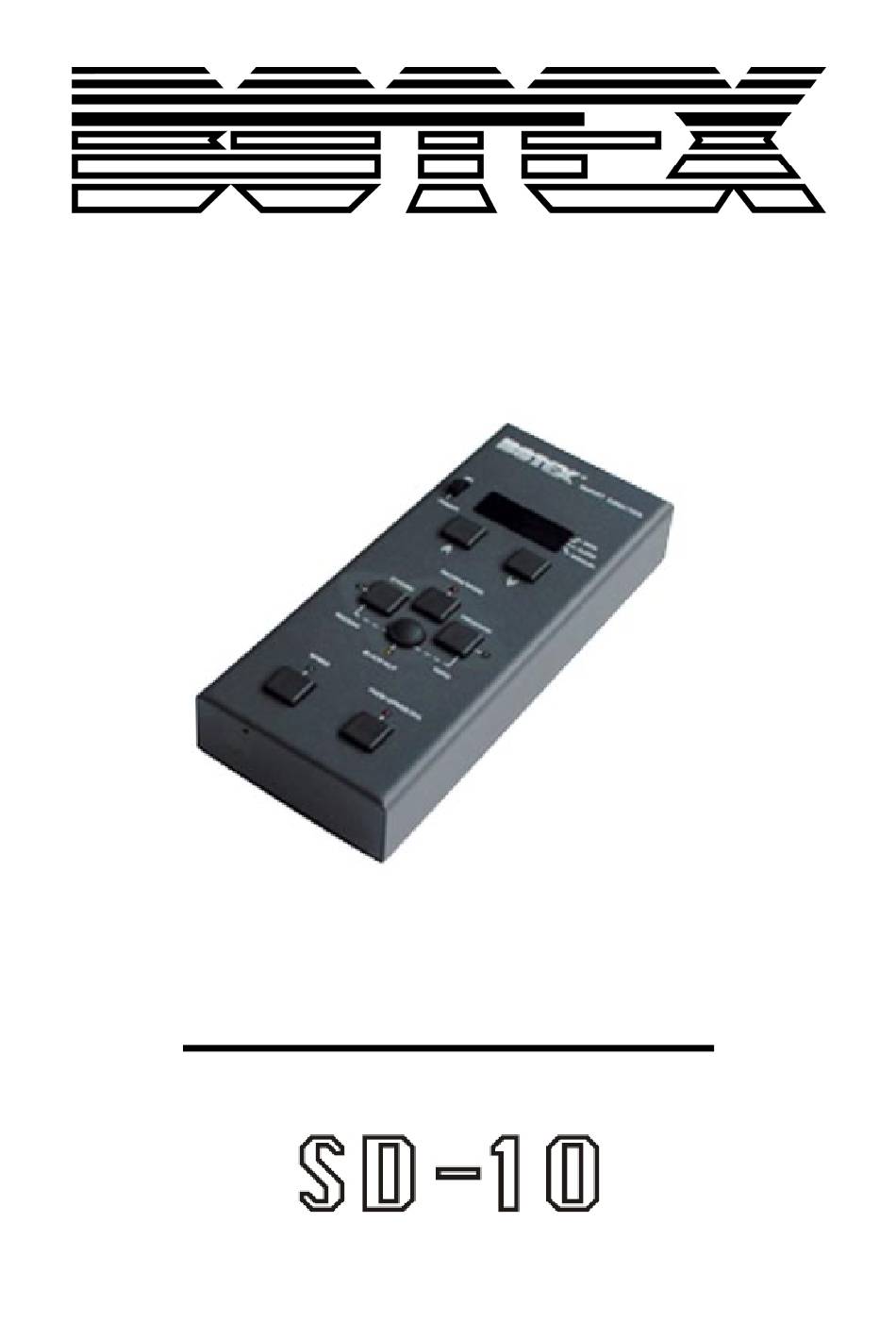

- Seite 1 Bedienungsanleitung DMX RECORDER...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Übersicht ............................ 4 2.1. Front ............................4 2.2. Rückansicht..........................5 Bedienung ..........................6 3.1. Record-Modus........................6 3.1.1. Record starten ........................6 3.1.2. Record Szene ........................6 3.1.3. Löschen eines Programmes .................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Anwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Bei manuellen Veränderungen am Gerät, erlöscht der Garantieanspruch, • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Übersicht
2. Übersicht 2.1. Front 1. Power 2. Display 3. Up-Taste 4. Down-Taste 5. Record/Mode-Taste 6. Strobe-Taste 7. Programm-Taste 8. Black-out-Taste 9. Speed-Taste 10. Fade/Speed/Del-Taste 4 / 20... -
Seite 5: Rückansicht
2.2. Rückansicht 1. DC Input – DC 12V300mA min. 2. DMX In 3. DMX Out 5 / 20... -
Seite 6: Bedienung
3. Bedienung 3.1. Record-Modus 3.1.1. Record starten Halten Sie die Record-Taste 5 Sekunden gedrückt. Sobald die LED aufleuchtet, ist der Record Modus eingeschaltet. Das Display zeigt das Programm und seine letzte Szene an. Die DMX LED leuchtet auf, wenn das DMX Signal vorhanden ist. -
Seite 7: Löschen Eines Programmes
Erstellen Sie nun eine Szene an Ihrem DMX Controller. Möchten Sie diese Szene aufnehmen, drücken Sie die Record-Taste an Ihrem SD-10. Sobald alle LED´s aufleuchten, ist die Szene gespeichert. 5. Sie können bis zu 48 Szenen speichern 6. Drücken Sie die Black-out-Taste, bis die Record LED´s ausgehen. -
Seite 8: Löschen Einer Szene
3.1.4. Löschen einer Szene 1. Wiederholen Sie die Schritte 2 und 3 von 3.1.2, um das Programm auszuwählen, welches die Szene beinhaltet, die Sie löschen möchten. 2. Drücken Sie die Record-Taste 3. Drücken Sie die Up oder Down-Taste, um die Szene auszuwählen, die Sie löschen möchten 4. -
Seite 9: Hinzufügen Einer Szene
3.1.5. Hinzufügen einer Szene Bitte beachten: Es müssen vorab Szenen gespeichert worden sein und das Programm muss aus weniger als 48 Szenen bestehen. 1. Wiederholen Sie die Schritte 1-3 von 3.1.4 2. Drücken Sie die Up oder Down Taste, um die Szene auszuwählen, bei der Sie eine weitere hinzufügen möchten. -
Seite 10: Vorschau Einer Szene
3. Erstellen Sie an Ihrem DMX Controller eine neue Szene. Drücken Sie die Record-Taste, um die Szene zu ändern. Dadurch ist die alte Szene durch die neue ersetzt worden. 3.1.7. Vorschau einer Szene 1. Wiederholen Sie die Schritte 1-3 von 3.1.4 2. -
Seite 11: Verlassen Des Record-Modus
3.1.8. Verlassen des Record-Modus Drücken Sie die Black-out-Taste, um den Record-Modus zu verlassen. 3.2. Record AS/AP Szene 1. Record starten 2. Drücken Sie die Up oder Down-Taste, um zwischen AS und AP zu wählen (AS für Strobe-Programm, AP für Chase-Programm) 3. - Seite 12 5. Fahren Sie weiter fort Szenen aufzunehmen, bis Sie ein gewünschtes Programm haben. Sie können max. 60 Szenen in diesem AP/AS Programm aufzeichnen 6. Drücken Sie die Black-out-Taste: Das Display zeigt nun „SP01“ an. Nun können Sie die Beat-Zeit oder Fade-Zeit des ersten Schritts der ersten Szene einstellen.
-
Seite 13: Wiedergabe
9. Drücken Sie die Programm- (für AP Szenen) oder die Strobe-Taste (für AS Szenen) um in den nächsten Schritt zu gelangen. 10. Wiederholen Sie den Schritt 8-9, bis jeder Schritt seine Beat- oder Fade-Time hat. 11. Drücken Sie die Black-out-Taste, um zum AS/AP Programm zurück zu gelangen. -
Seite 14: Audio Modus
2. Drücken Sie die Programm oder Strobe- Taste mehrmals bis Sie das gewünschte Programm ausgewählt haben. 3. Drücken Sie die Up/Down- Taste um die Szene Stück für Stück abzuspielen. 3.3.2. Audio Modus 1. Drücken Sie die Mode- Taste solange bis die LED bei Audio leuchtet. -
Seite 15: Auto Modus
3. Drücken Sie die Up/Down- Taste bis Sie das gewünschte Programm ausgewählt haben. 4. Wenn das Programm ausgewählt ist, wird dieses durch den Rhythmus der Musik durch das eingebaute Mikrofon gesteuert. 3.3.3. Auto Modus 1. Drücken Sie solange die Mode Taste, bis die beiden LED´s (Audio, Manual) ausgehen. -
Seite 16: Geschwindigkeitseinstellungen
3.4. Geschwindigkeitseinstellungen 1. Drücken Sie die Speed oder Fade+Speed- Taste um zwischen Chase- Modus und Fade- Modus zu wählen. Das Leuchten der LED zeigt Ihnen die Auswahl an. Leuchtet die LED bei Speed, befinden Sie sich im Chase- Modus. Leuchtet die LED bei Fade+Speed befinden Sie sich im Fade- Modus. -
Seite 17: Datenversand
3.5. Datenversand 1. Halten Sie die Black-out- Taste für 3 Sekunden gedrückt. 2. Drücken Sie die Programm- Taste während Sie die Black-out- Taste drücken. Wenn das Gerät Szenen gespeichert hat, zeigt das Display “OUT“ an um anzuzeigen, dass das Gerät bereit ist Files zu senden, anderenfalls zeigt das Display “EPTY“... -
Seite 18: Datenempfang
3.6. Datenempfang 1. Halten Sie die Black-out- Taste für 3 Sekunden gedrückt. 2. Drücken Sie die Strobe- Taste während Sie die Black-out- Taste drücken. Wenn das Gerät Szenen gespeichert hat, zeigt das Display “SURE“ anderenfalls “IN“ an. 3. Drücken Sie die Fade+Speed Taste, um einen Datenfile empfangen zu können, das Display zeigt “IN“... -
Seite 19: Black-Out Modus
3.7. Black-out Modus 1. Schalten Sie das Gerät aus. 2. Drücken Sie die Speed und Black-Out- Taste während Sie das Gerät anschlalten. Wenn das Display “Y-Bo“ anzeigt, gibt das Gerät keinen Output. Zeigt das Display “N-Bo“, ist der Output aktiv. 3. -
Seite 20: Initialisierung
DC 12V, 300mA min. DMX Out/In 3pin female & male XLR Eingang Audio eingebautes Mikrofon Sicherung F0.5A 250V 5x20mm Zusatzgerät AC/DC Adapter Maße 190x80x31mm Gewicht 0.52 Kg Importeur: B & K Braun GmbH Industriestraße 1 D-76307 www.b-und-k.de www.botex-germany.de 20 / 20...
