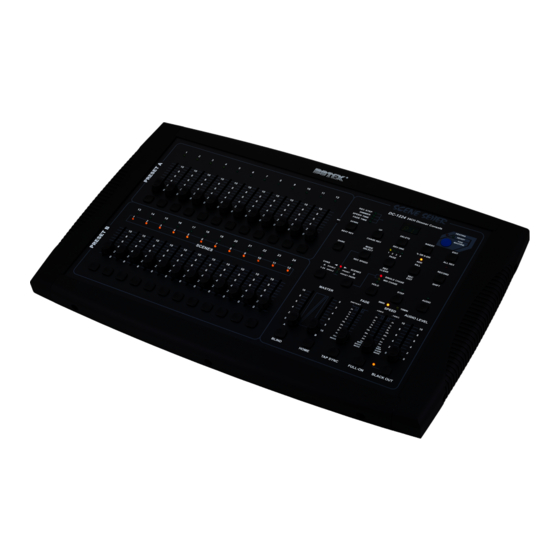

- Seite 1 DMX DC-1224 DMX-controller...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.04.2018, ID: 346647...
-
Seite 3: Inhaltsverzeichnis
9.4 MASTER Fader verwenden..................29 9.5 „Single“-Modus auswählen..................29 9.6 „Mix“-Modus........................29 9.7 Dimmer Display......................29 9.8 BLIND und HOME......................30 9.9 PARK........................... 30 9.10 ADD/KILL........................30 9.11 Double Preset......................30 Technische Daten......................... 32 Stecker- und Anschlussbelegungen................33 Umweltschutz........................34 DMX DC-1224 DMX-controller... - Seite 4 DMX DC-1224 DMX-controller...
-
Seite 5: Allgemeine Hinweise
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kursivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursiv- druck markiert. Beispiele: „24ch“ , „OFF“ . DMX DC-1224 DMX-controller... -
Seite 6: Symbole Und Signalwörter
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. DMX DC-1224 DMX-controller... -
Seite 7: Sicherheitshinweise
Gefahr eines elektrischen Schlags oder eines Brands zu verringern. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. DMX DC-1224 DMX-controller... - Seite 8 Laminat- oder PVC-Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kon- takt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. DMX DC-1224 DMX-controller...
-
Seite 9: Leistungsmerkmale
4 Bänke mit 48 frei programmierbaren, direkt abrufbaren Programmen zwölf programmierbare Chases 24 Fader zur manuellen Steuerung Vorschau zugewiesener oder umgekehrter DMX-Kanäle Sound-to-Light 3 Funktionsebenen Blind-Home-Funktion Speed Fadecontrol Blackout-Master Stand-alone-Modus Manuelles Überschreiben von Szenen in Abläufen (Chases) MIDI-Steuerung für Bänke, Chases und Blackout LCD-Anzeige DMX DC-1224 DMX-controller... -
Seite 10: Installation
Installation Installation Anschlussdiagramm für Nebel- maschinen Rack-Montage Wenn das Gerät in ein 19-Zoll-Rack montiert werden soll, entfernen Sie die Kunst- stoffverkleidung. Lösen Sie dazu die Schrauben, die die Verkleidung festhalten. DMX DC-1224 DMX-controller... -
Seite 11: Inbetriebnahme
Verbinden Sie das mitgelieferte 9-V-Netzteil mit dem Eingang für die Spannungsver- sorgung am Gerät und stecken Sie anschließend den Netzstecker in die Steckdose. Gerät einschalten Schalten Sie das Gerät mit dem Hauptschalter auf der Geräterückseite ein, nachdem alle Kabelverbindungen hergestellt wurden. Das Gerät ist sofort betriebsbereit. DMX DC-1224 DMX-controller... -
Seite 12: Anschlüsse Und Bedienelemente
Solange diese Taste gehalten wird, schalten alle DMX-Werte am Ausgang auf den Wert [000] 9 [DOWN/BEAT REV] Mit [Down] kann eine Scene im Edit-Modus geändert werden. Mit [Beat Rev] kann die Ablaufrichtung des Chase während eines Programms mit regelmäßigem Beat geändert werden. DMX DC-1224 DMX-controller... - Seite 13 Setzt die Intensität von Master A auf 100 %, solange die Taste gedrückt wird. 20 [PARK] Im CHNS〈 〉SCENES-Modus können Sie zwischen Single-Chase- oder Mix-Chase-Modus umschalten. Im Single-Chase-Modus laufen die aktivierten Programme nacheinander ab, im Mix-Chase-Modus laufen die aktivi- erten Programe gleichzeit ab. DMX DC-1224 DMX-controller...
- Seite 14 31 [FADE] Mit [FADE] wird die Überblendzeit eingestellt. 32 [SPEED] Mit [SPEED] wird die Geschwindigkeit eines Chase eingestellt. 33 [AUDIO LEVEL] Mit [AUDIO LEVEL] wird die Audio-Sensitivität eingestellt. 34 [FOG MACHINE] Bedien- und Anzeige-Elemente für eine Nebelmachine. DMX DC-1224 DMX-controller...
- Seite 15 An diesem Eingang kann ein Audiosignal mit einem Pegel von 100 mV bis 1 V angeschlossen werden. 40 [REMOTE] „Black out“ und „Full on“ können auch über eine Fernbedienung aktiviert werden. Zum Anschließen nutzen Sie bitte eine 6.35-mm-Klinkenstecker (stereo). 41 [FOG MACHINE] An diesem Eingang kann eine Nebelmaschine angeschlossen werden. DMX DC-1224 DMX-controller...
-
Seite 16: Bedienung
Tasten, diese Anzahl darf nicht über- oder unterschritten werden. Während Sie [RECORD] und [EDIT] gedrückt halten, geben Sie den neuen Code mit Hilfe der Flash-Tasten ein. Lassen Sie [RECORD] und [EDIT] los. ð Im Display erscheint „Cod“ Halten Sie [RECORD] und [EDIT] gleichzeitig gedrückt. DMX DC-1224 DMX-controller... -
Seite 17: Eine Szene Programmieren
Erstellen Sie die gewünschte Szene mit Hilfe der Kanalfader 1-24. Bei 0 % oder DMX 0 sollten die Fader sich auf der 0-Position, bei 100 % oder DMX 255 sollten die Fader sich auf Position 10 befinden. Um die gewünschte Szene als einen Step zu speichern, drücken Sie [RECORD]. DMX DC-1224 DMX-controller... - Seite 18 Wiederholen Sie die Schritte 4 und 5 solange, bis Sie alle Kanäle 1-16 program- miert haben. Drücken Sie [PAGE], bis die LED bei [PAGE 1] leuchtet. Drücken Sie [FLASH 15], während Sie [RECORD] gedrückt halten. ð Alle Record-LEDs blinken einmal. Das Programm ist gespeichert. DMX DC-1224 DMX-controller...
-
Seite 19: Bearbeitung
Aktiveren Sie die Programmierung ( Ä Kapitel 7.1.1 „Programmierung akti‐ vieren“ auf Seite 16). Halten Sie [RECORD] gedrückt. Drücken Sie [FLASH 1], [FLASH 4], [FLASH 2] und [FLASH 3] nacheinander. ð Alle LEDs leuchten auf. Alle Programme sind gelöscht. DMX DC-1224 DMX-controller... -
Seite 20: Szenen Löschen
Um zum dritten Step zu gelangen, drücken Sie [STEP]. Um diesen Schritt zu löschen, drücken Sie [DELETE]. Verlassen Sie den Modus. Drücken Sie dazu [REC EXIT], während Sie [RECORD] gedrückt halten. ð Die LED der Szene erlischt. Sie haben den Edit-Modus verlassen. DMX DC-1224 DMX-controller... -
Seite 21: Einen Oder Mehrere Steps Hinzufügen
7.3 Betrieb 7.3.1 Ein Programm starten 〈 〉 SCENES] auszuwählen. Drücken Sie [MODE SELECT], um [CHNS Um die Page aufzurufen, auf der Ihr gewünschtes Programm gespeichert ist, drücken Sie [PAGE]. Schieben Sie [MASTER B] auf die Position 10. DMX DC-1224 DMX-controller... -
Seite 22: Musiksteuerung
Stellen Sie mit [SPEED] die gewünschte Geschwindigkeit ein. 7.3.4 Einen Standard-Beat festlegen Der „Audio“-Modus ist deaktiviert 〈 〉 SCENES] auszuwählen, drücken Sie [MODE SELECT]. Um [CHNS Wählen Sie das gewünschte Programm aus ( Ä Kapitel 7.3.1 „Ein Programm starten“ auf Seite 21). DMX DC-1224 DMX-controller... -
Seite 23: Den Geschwindigkeitsmodus Zwischen 5 Und 10 Minuten Wechseln
Halten Sie [RECORD] gedrückt und drücken Sie dreimal [FLASH 5] (5-Minuten- Modus) oder [FLASH 10] (10-Minuten-Modus). [5MIN] oder [10MIN] leuchtet auf und zeigt somit an, welche Einstellung vorge- nommen wurde. Verlassen Sie den Modus. Drücken Sie dazu [REC EXIT], während Sie [RECORD] gedrückt halten. DMX DC-1224 DMX-controller... -
Seite 24: Midi- Und Dmx-Kanaleinstellungen
Der Controller kann nun MIDI-Dateien empfangen. Während des Datenaustauschs sind keine anderen Funktionen verfügbar. Die Funktionen sind, sobald der Datenaustausch abgeschlossen ist, automatisch wieder verfügbar. Der Datenaustausch wird unterbrochen, sobald Fehler auftreten oder das Gerät ausgeschaltet wird. DMX DC-1224 DMX-controller... -
Seite 25: Implementierung
Während des Empfangs und des Sendens von MIDI-Daten sucht oder sendet das Gerät automatisch eine ID von 55H(85), eine Datei namens DC1224 mit dem Zusatz BIN(SPACE). Es können Daten zu einem MIDI-Gerät übertragen werden. Es gibt zwei verschiedene Arten, die Daten zu übertragen. DMX DC-1224 DMX-controller... -
Seite 26: Funktionen
Wenn Sie [FULL ON] drücken, wird im aktuellen DMX-Kanal der höchste Wert „255“ ausgegeben. ð Alle [FLASH]-LEDs leuchten auf. Wenn Sie [BLACK OUT] drücken, wird im aktuellen DMX-Kanal der niedrigste Wert „000“ ausgegeben. ð Alle [FLASH]-LEDs erlöschen. DMX DC-1224 DMX-controller... -
Seite 27: Löschen Der Dmx-Kanaleinstellungen
Ä Kapitel 7.1.1 „Programmierung akti‐ vieren“ auf Seite 16). Halten Sie [RECORD] gedrückt. Drücken Sie nacheinander [FLASH 6], [FLASH 6], [FLASH 8] und [FLASH 8]. ð Es werden 12 vorprogrammierte Programme auf „PAGE 1“ geladen, alle anderen Programme werden gelöscht. DMX DC-1224 DMX-controller... -
Seite 28: Kurzanleitung Für Die Hauptfunktionen
LED blinkt in der neuen Geschwindigkeit. Die Chase-Rate kann jederzeit eingestellt werden, egal ob ein Programm eingestellt ist oder nicht. [TAP SYNC] überschreibt alle zuvor gemachten Einstellungen des Geschwindigkeits- reglers, bis dieser wieder bewegt wird. Dies gilt auch bei voreingestelltem Standard- Beat. DMX DC-1224 DMX-controller... -
Seite 29: Master Fader Verwenden
Das Display wird dazu genutzt, um den prozentualen oder den absoluten DMX-Wert anzuzeigen. So wechseln Sie zwischen der prozentualen und absoluten Anzeige: Halten Sie [SHIFT] gedrückt. Um zwischen der prozentualen und absoluten Anzeige zu wechseln, drücken Sie [% OR 0-255]. DMX DC-1224 DMX-controller... -
Seite 30: Blind Und Home
Im „Kill“-Modus wird das deaktivierte Programm nicht gestoppt, aber es kann nicht ausgegeben werden. 9.11 Double Preset Um in den „A Double Preset“-Modus zu gelangen, drücken Sie [MODE SELECT]. In diesem Modus werden sowohl mit den Kanalfadern 1-12, als auch mit den Kanalfadern 13-24 die Kanäle 1-12 kontrolliert. DMX DC-1224 DMX-controller... - Seite 31 Wechseln Sie in den „Double Preset“-Modus Ä Kapitel 9.11 „Double Preset“ auf Seite 30. Stellen Sie die Fader 1-6 auf die höchste Position, ebenso 19-24. Stellen Sie [MASTER A] und [MASTER B] gleich ein. ð Sie haben nun eine Szene. DMX DC-1224 DMX-controller...
-
Seite 32: Technische Daten
MIDI-Signal 5-polige Standard-Anschlüsse Audioeingang Cinch-Buchse, 100 mV, 1 Vpp Sicherung (intern) 5 mm 20 mm, 0,5 A, 250 V, flink Abmessungen (B × H × T) 482 mm × 85 mm × 264 mm Gewicht 4,6 kg DMX DC-1224 DMX-controller... -
Seite 33: Stecker- Und Anschlussbelegungen
DMX-Anschlüsse Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) DMX DC-1224 DMX-controller... -
Seite 34: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land gel- tenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. DMX DC-1224 DMX-controller... - Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
