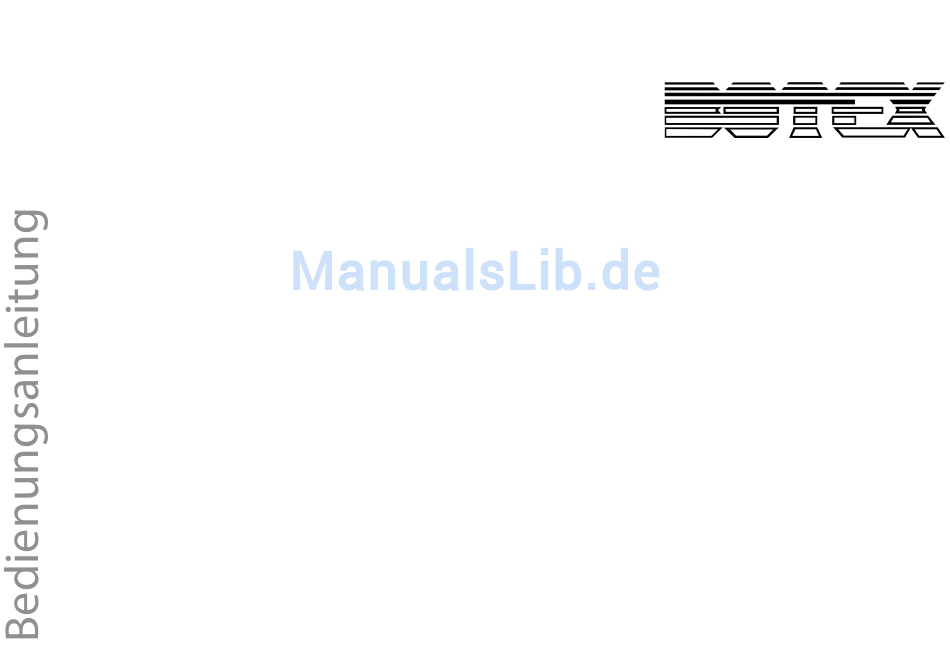

- Seite 1 Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.11.2017, ID: 422822, 422852...
-
Seite 3: Inhaltsverzeichnis
1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................16 Installation..............................17 4.1 Mechanische Installation....................... 17 4.2 Elektrische Installation........................18 Inbetriebnahme............................20 Anschlüsse und Bedienelemente....................23 Bedienung..............................33 Technische Daten............................ 36 Fehlerbehebung............................39 Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 4 Inhaltsverzeichnis Umweltschutz............................42 Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . Chainhoist Controller CHC-4, CHC-8 motorensteuerung... -
Seite 8: Symbole Und Signalwörter
ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 9 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 13 CEE-Kabel. Nehmen Sie am CEE-Kabel und an den CEE-Ste‐ ckern keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektri- schen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 14 Beachten Sie unbedingt alle elektrotechnischen Sicherheitsvorschriften im Anwenderland. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
-
Seite 15: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... -
Seite 16: Leistungsmerkmale
Multipin-Industriesteckverbinder für die Verwendung mit einer Breakout-Box – Artnr. 422852: 4 × 4-polige CEE-Einbaugerätesteckdosen mit Klappdeckel, 2 × 16- poliger Multipin-Industriesteckverbinder für die Verwendung mit einer Breakout-Box Leitungsschutzschalter für jede Phase Leitungsschutzschalter für Drehschalter und Not-Aus-Schalter Chainhoist Controller CHC-4, CHC-8 motorensteuerung... -
Seite 17: Installation
Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Das Gerät muss so montiert werden, dass der Not-Aus-Schalter jederzeit frei zugänglich ist. Montage in ein Rack Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt vier Höheneinheiten (HE). Chainhoist Controller CHC-4, CHC-8 motorensteuerung... -
Seite 18: Elektrische Installation
Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Beachten Sie unbedingt alle elektrotechnischen Sicherheitsvorschriften im Anwenderland. Die Leistungsaufnahme der anzuschließenden Elektrokettenzüge muss unterhalb der maxi- malen Belastbarkeit der Ausgänge des Geräts liegen. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... -
Seite 19: Pinbelegung
Die Anschlüsse für den Schutzleiter ([PE]) des Steckverbinders müssen mit den Schutzleitern der angeschlossenen Motoren verbunden werden. Motor 1/5 Motor 2/6 Motor 3/7 Motor 4/8 Bele- Bele- Bele- Bele- gung gung gung gung frei frei frei frei Chainhoist Controller CHC-4, CHC-8 motorensteuerung... -
Seite 20: Inbetriebnahme
Lasten beachten Sie die in Ihrem Land geltenden Vorschriften. HINWEIS! Beschädigung durch Richtungswechsel Ein Wechsel der Bewegungsrichtung im laufenden Betrieb kann zu Schäden am Gerät führen. Ändern Sie die Stellung der Drehschalter nur, wenn die grüne Kontrollleuchte nicht leuchtet. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 21 Bringen Sie alle Drehschalter in die Position „0“ . Falls der Not-Aus-Schalter gedrückt und eingerastet ist: Stellen Sie sicher, dass der Grund für das Drücken des Schalters nicht mehr vorliegt und bringen Sie ihn durch Drehen im Uhrzeigersinn in die Betriebsposition. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 22 Drücken Sie [RUN] solange, bis sich die Elektrokettenzüge in der gewünschten Position befinden. ð Die grüne Kontrollleuchte leuchtet, solange sich die Elektrokettenzüge bewegen. Falls sich ein Elektrokettenzug nicht oder in die falsche Richtung bewegt, ist er nicht korrekt angeschlossen. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
-
Seite 23: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite CHC-4 (Artnr. 422822) Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 24 4 [RUN] Taster zum Steuern der Elektrokettenzüge, deren Laufrichtung mit den Schaltern [MOTOR 1]…[MOTOR 4] eingestellt wurde. Die ausgewählten Elektrokettenzüge laufen, solange der Taster gedrückt wird. 5 Kontrollleuchte. Zeigt an, dass die ausgewählten Elektrokettenzüge laufen. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 25 Anschlüsse und Bedienelemente 6 [CONTROL CIRCUIT] Leitungsschutzschalter für Drehschalter und Not-Aus-Schalter. 7 [MAINS] Leitungsschutzschalter für jede Phase der Spannungsversorgung. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 26 Anschlüsse und Bedienelemente Rückseite CHC-4 (Artnr. 422822) Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 27 Anschlüsse und Bedienelemente 8 [MOTOR 1], [MOTOR 2], [MOTOR 3], [MOTOR 4] CEE-Einbaugerätesteckdosen zum Anschluss der Elektrokettenzüge 1…4. 9 16-poliger Multipin-Industriesteckverbinder zum Anschluss der Elektrokettenzüge 1…4. 10 Netzanschlusskabel mit CEE-Stecker. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 28 Anschlüsse und Bedienelemente Vorderseite CHC-8 (Artnr. 422852) Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 29 4 [RUN] Taster zum Steuern der Elektrokettenzüge, deren Laufrichtung mit den Schaltern [MOTOR 1]…[MOTOR 8] eingestellt wurde. Die ausgewählten Elektrokettenzüge laufen, solange der Taster gedrückt wird. 5 Kontrollleuchte. Zeigt an, dass die ausgewählten Elektrokettenzüge laufen. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 30 Anschlüsse und Bedienelemente 6 [CONTROL CIRCUIT] Leitungsschutzschalter für Drehschalter und Not-Aus-Schalter. 7 [MAINS] Leitungsschutzschalter für jede Phase der Spannungsversorgung. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 31 Anschlüsse und Bedienelemente Rückseite CHC-8 (Artnr. 422852) Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 32 Anschlüsse und Bedienelemente 8 [MOTOR 1], [MOTOR 2], [MOTOR 3], [MOTOR 4] CEE-Einbaugerätesteckdosen zum Anschluss der Elektrokettenzüge 1…4. 9 16-polige Multipin-Industriesteckverbinder zum Anschluss der Elektrokettenzüge 1…4 bzw. 5…8. 10 Netzanschlusskabel mit CEE-Stecker. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
-
Seite 33: Bedienung
Lasten beachten Sie die in Ihrem Land geltenden Vorschriften. HINWEIS! Beschädigung durch Richtungswechsel Ein Wechsel der Bewegungsrichtung im laufenden Betrieb kann zu Schäden am Gerät führen. Ändern Sie die Stellung der Drehschalter nur, wenn die grüne Kontrollleuchte nicht leuchtet. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 34 Sie haben freie Sicht auf den kompletten Arbeitsbereich und können den Bewe- gungsvorgang vollständig überwachen. Die Kontrollleuchten [L1], [L2], [L3] für die drei Phasen der Spannungsversorgung leuchten. Falls nicht alle Bedingungen erfüllt sind, darf das Gerät nicht benutzt werden. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 35 Stellung „UP“ oder „DOWN“ , die übrigen Drehschalter in die Stellung „OFF“ . Drücken Sie [RUN] solange, bis sich die von den Elektrokettenzügen bewegten Teile in der gewünschten Position befinden. ð Die grüne Kontrollleuchte leuchtet, solange sich die Elektrokettenzüge bewegen. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
-
Seite 36: Technische Daten
Verwendung mit einer Breakout-Box binder für die Verwendung mit einer Brea- kout-Box Energieversorgung 400 V 50 Hz Abmessungen (B × H × T) 483 mm × 278 mm (4 HE) × 178 mm Gewicht 8,75 kg Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 37 Technische Daten Stromlaufplan CHC-4 (Artnr. 422822) Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 38 Technische Daten Stromlaufplan CHC-8 (Artnr. 422852) Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
-
Seite 39: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 40 3. Falls der Not-Aus-Schalter gedrückt und eingerastet ist: Stellen Sie sicher, dass der Grund für das Drücken des Schalters nicht mehr vorliegt und bringen Sie ihn durch Drehen im Uhrzeigersinn in die Betriebsposition. 4. Möglicherweise wird das Gerät außerhalb des zulässigen Temperaturbereichs betrieben. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
- Seite 41 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Chainhoist Controller CHC-4, CHC-8 motorensteuerung...
-
Seite 42: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Chainhoist Controller CHC-4, CHC-8 motorensteuerung... - Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
