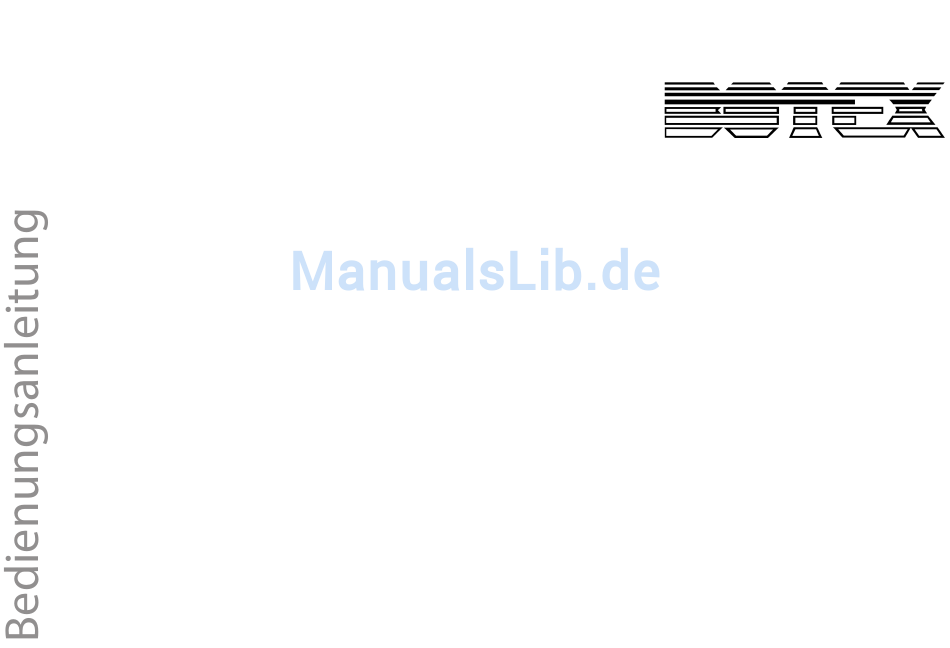

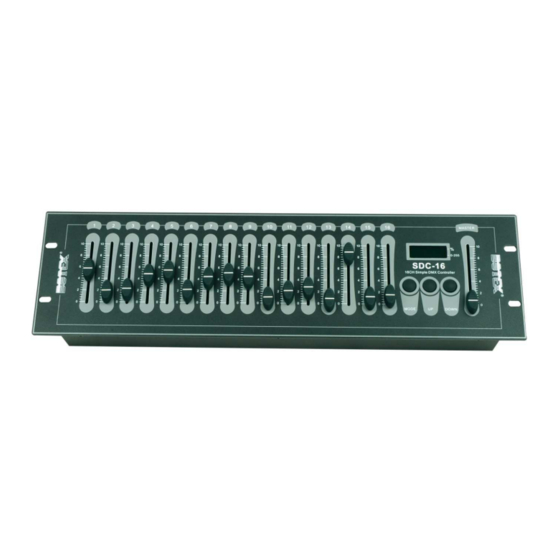

- Seite 1 DMX Controller SDC-16 DMX-controller...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 15.11.2017, ID: 224882...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................14 Inbetriebnahme............................15 Anschlüsse und Bedienelemente....................18 Bedienung..............................21 Technische Daten............................ 24 Stecker- und Anschlussbelegungen....................25 Umweltschutz............................26 DMX Controller SDC-16 DMX-controller... - Seite 4 DMX Controller SDC-16 DMX-controller...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. DMX Controller SDC-16 DMX-controller... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. DMX Controller SDC-16 DMX-controller... -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . DMX Controller SDC-16 DMX-controller... -
Seite 8: Symbole Und Signalwörter
ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. DMX Controller SDC-16 DMX-controller... - Seite 9 Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. DMX Controller SDC-16 DMX-controller...
-
Seite 10: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. DMX Controller SDC-16 DMX-controller... - Seite 11 Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. DMX Controller SDC-16 DMX-controller...
- Seite 12 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie das externe Netzteil vom Stromversorgungsnetz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. DMX Controller SDC-16 DMX-controller...
- Seite 13 Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. DMX Controller SDC-16 DMX-controller...
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften dieses DMX-Controllers: 16 Kanal-Fader 1 Master-Fader Kompaktes Design Einfache Bedienung Stromversorgung durch das mitgelieferte externe 9-V-Netzteil DMX Controller SDC-16 DMX-controller... -
Seite 15: Inbetriebnahme
Stolperfallen bilden. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. DMX Controller SDC-16 DMX-controller... - Seite 16 Gerätes (1). Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abgeschlossen ist. DMX Controller SDC-16 DMX-controller...
- Seite 17 Gerät und stecken Sie anschließend den Netzstecker in die Steckdose. Gerät einschalten Schalten Sie das Gerät mit dem Hauptschalter auf der Geräterückseite ein, nachdem alle Kabel- verbindungen hergestellt wurden. Das Gerät ist sofort betriebsbereit, das Display zeigt die aktuelle DMX-Startadresse, beispielsweise „A001“ . DMX Controller SDC-16 DMX-controller...
-
Seite 18: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite DMX Controller SDC-16 DMX-controller... - Seite 19 [0-255]: zeigt an, dass das Display auf Anzeige der DMX-Werte umgeschaltet wurde 3 [MASTER] Master-Fader Der Master-Fader dient als Regler für alle 512 Kanäle des DMX-Universums. 4 Steuerungstasten: [MODE]: Schaltet den Anzeigemodus um. [UP], [DOWN]: Erhöht bzw. verringert den angezeigten Wert. DMX Controller SDC-16 DMX-controller...
- Seite 20 Anschlüsse und Bedienelemente Rückseite 5 [Dc Input] Anschlussbuchse für das Steckernetzteil zur Spannungsversorgung. 6 [POWER] Hauptschalter. Schaltet das Gerät ein und aus. 7 [DMX OUT] DMX-Ausgang DMX Controller SDC-16 DMX-controller...
-
Seite 21: Bedienung
Der Wert muss in einem Bereich von 1 bis 512 liegen. Wenn Sie [UP] bzw. [DOWN] länger gedrückt halten, ändert sich der eingestellte Wert schneller. ð Die neue DMX-Startadresse wird im Display angezeigt. DMX Controller SDC-16 DMX-controller... - Seite 22 Um das Display auf prozentuale Anzeige (0 bis 100) umzuschalten, drücken Sie [MODE]. ð Die LED [%] leuchtet. Um das Display auf die Anzeige der DMX-Werte (0 bis 255) umzuschalten, drücken Sie nochmals [MODE]. ð Die LED [0-255] leuchtet. DMX Controller SDC-16 DMX-controller...
- Seite 23 Um das Display auf prozentuale Anzeige (0 bis 100) umzuschalten, drücken Sie [MODE]. ð Die LED [%] leuchtet. Um das Display auf die Anzeige der DMX-Werte (0 bis 255) umzuschalten, drücken Sie nochmals [MODE]. ð Die LED [0-255] leuchtet. DMX Controller SDC-16 DMX-controller...
-
Seite 24: Technische Daten
Technische Daten Technische Daten Ausgang XLR-Buchse, 3-polig Spannungsversorgung 9-V-Steckernetzteil , 300 mA, Plus am Innenleiter Abmessungen (B × H × T) 482 mm × 80 mm × 132 mm Gewicht 2,3 kg DMX Controller SDC-16 DMX-controller... -
Seite 25: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) DMX Controller SDC-16 DMX-controller... -
Seite 26: Umweltschutz
Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört- lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. DMX Controller SDC-16 DMX-controller... - Seite 27 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. DMX Controller SDC-16 DMX-controller...
