Inhaltszusammenfassung für Botex DMX DC-192

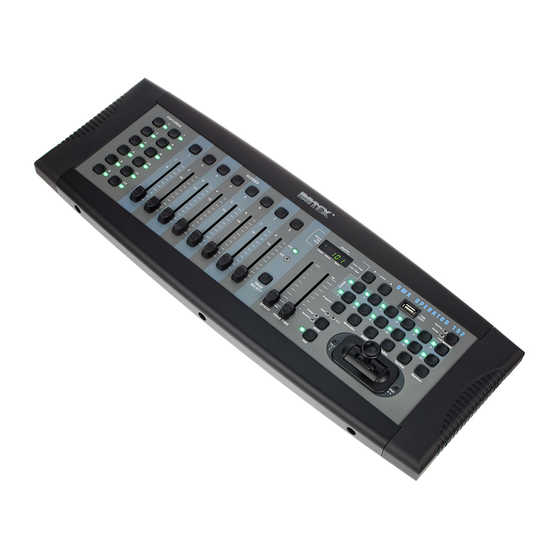

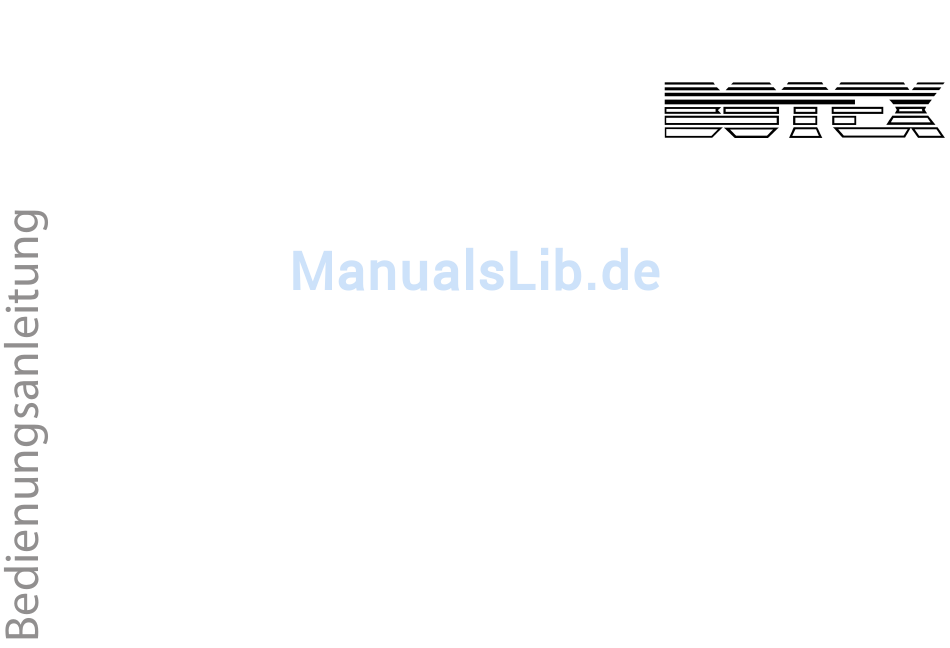

- Seite 1 DMX DC-192 DMX-controller...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 08.11.2017, ID: 391103...
-
Seite 3: Inhaltsverzeichnis
1.2 Darstellungsmittel..........................8 1.3 Symbole und Signalwörter......................9 Sicherheitshinweise..........................11 Leistungsmerkmale..........................15 Installation..............................16 Inbetriebnahme............................18 Anschlüsse und Bedienelemente....................19 Grundlagen..............................25 Bedienung..............................28 8.1 Manuelle Bedienung........................28 8.2 Joystick-Einstellungen........................29 8.3 Szenen..............................34 8.4 Chases..............................41 DMX DC-192 DMX-controller... - Seite 4 Inhaltsverzeichnis 8.5 Kopieren der Scene Bank und Fixtures..................48 8.6 Fade Zeit.............................. 49 8.7 MIDI-Funktionen..........................50 Technische Daten............................ 52 Stecker- und Anschlussbelegungen....................53 Umweltschutz............................54 DMX DC-192 DMX-controller...
- Seite 5 DMX DC-192 DMX-controller...
-
Seite 6: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. DMX DC-192 DMX-controller... -
Seite 7: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. DMX DC-192 DMX-controller... -
Seite 8: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . DMX DC-192 DMX-controller... -
Seite 9: Symbole Und Signalwörter
Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. DMX DC-192 DMX-controller... - Seite 10 Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. DMX DC-192 DMX-controller...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. DMX DC-192 DMX-controller... - Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. DMX DC-192 DMX-controller...
- Seite 13 Sie das externe Netzteil vom Stromversorgungsnetz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. HINWEIS! Brandgefahr Decken Sie niemals die Lüftungsschlitze ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. DMX DC-192 DMX-controller...
- Seite 14 Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. DMX DC-192 DMX-controller...
-
Seite 15: Leistungsmerkmale
Fader zur manuellen Steuerung Joystick zum Steuern der PAN- und TILT-Bewegung Reverse-Joystick-Funktion Feinabstimmung für PAN und TILT Vorschau zugewiesener oder umgekehrter DMX-Kanäle Blackout-Master Stand-alone-Modus Manuelles Überschreiben von Szenen in Abläufen (Chases) MIDI-Steuerung für Bänke, Chases und Blackout LCD-Anzeige DMX DC-192 DMX-controller... -
Seite 16: Installation
Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. Lagerungsverpackungen. DMX DC-192 DMX-controller... - Seite 17 Installation Anschlussdiagramm für Nebel- maschinen DMX DC-192 DMX-controller...
-
Seite 18: Inbetriebnahme
Netzstecker in die Steckdose. Gerät einschalten Schalten Sie das Gerät mit dem Hauptschalter auf der Geräterückseite ein. Nach dem Ein- schalten zeigt das Display kurzzeitig die Software-Version sowie den Betriebsmodus an und die zugehörige Anzeige-LED leuchtet. DMX DC-192 DMX-controller... -
Seite 19: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente DMX DC-192 DMX-controller... - Seite 20 6 Nebelmaschinen-Taste. Zur Aktivierung einer angeschlossenen Nebelmaschine. 7 Chase-Tasten 1 … 12. Zur Speicherung und Wiedergabe von Chases. 8 Funktionstasten [Program] Zur Aktivierung und zum Beenden des Aufnahmemodus beim Programmieren. [Music/Bkc] Zur Aktivierung des Audio-Modus für die Chase-Synchronisierung und um Szenenbänke zu kopieren. DMX DC-192 DMX-controller...
- Seite 21 10 [MODE] Multifunktionstaste zum Zuweisen von Fader- und Joystick-Einstellungen. 11 [FINE] Wird in Verbindung mit dem Joystick verwendet. Wenn die Taste gedrückt wird, kann ein bestimmter Bereich mit dem Scanner oder dem Moving-Light sehr viel genauer angesteuert werden. DMX DC-192 DMX-controller...
- Seite 22 Fader zum Anpassen der Chase-Geschwindigkeit (0,1 Sekunden … 10 Minuten pro Step) 14 [PAGE SELECT] Taste zum Umschalten zwischen den Kanälen 1 … 8 bzw. 9 … 16. 15 Kanal-Fader zum Ansteuern des angeschlossenen und zugewiesenen Geräts. DMX DC-192 DMX-controller...
- Seite 23 Anschlüsse und Bedienelemente 16 [USB] USB-Anschlussbuchse 17 Umschalter MIDI-/DMX-Betrieb. 18 [AUDIO In] Cinch-Eingangsbuchse zum Anschluss von Audiogeräten für die Musiksteuerung. 19 [DB-9] Zum Anschluss eines optionalen Chase-Step-Controllers. DMX DC-192 DMX-controller...
- Seite 24 Zum Anschluss einer Nebelmaschine mit analoger Schnittstelle. 23 [DMX Out] DMX-Ausgangsbuchse zum Anschluss eines Dimmers oder von anderen DMX-gesteuerten Geräten. 24 [DC In] Anschlussbuchse für das 9-V-Steckernetzteil zur Spannungsversorgung. 25 [POWER] Hauptschalter zum Ein- und Ausschalten des Geräts. DMX DC-192 DMX-controller...
-
Seite 25: Grundlagen
DMX-Ausgang des Controllers oder eines anderen DMX-Masters verbunden, der Ausgang des ersten Empfängers dann mit dem Eingang des zweiten und so weiter. Der Ausgang des letzten Empfängers einer DMX-Kette muss mit einem Widerstand (110 Ω, ¼ W) abgeschlossen werden. DMX DC-192 DMX-controller... - Seite 26 Grundlagen Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten muss das Signal mit Hilfe eines DMX-Boosters verstärkt werden. DMX DC-192 DMX-controller...
- Seite 27 Bei der Zuweisung der DMX-Adressen ist die Zählweise des Geräts entscheidend. Je nach Aus- führung beginnt die Zählung der Kanäle bei 0 oder 1, entsprechend stehen also die Kanäle 0 bis 511 oder 1 bis 512 zur Verfügung. DMX DC-192 DMX-controller...
-
Seite 28: Bedienung
Sie Blackout ab, wählen Sie die zu steuernden Geräte mithilfe der entspre- chenden [FIXTURE]-Tasten auf der linken Seite aus. Verwenden Sie dann die acht Kanalfader, den Joystick und [PAGE SELECT] zur manuellen Steuerung der Geräte. DMX DC-192 DMX-controller... -
Seite 29: Joystick-Einstellungen
Ihr Gerät über einen Pan-Fine-Kanal verfügt, drücken Sie auf [Tap/Disp], sodass das Dis- play „PL.XX“ anzeigt. Halten Sie [MODE] gedrückt und drücken dann auf die [SCENE]- Taste, die dem Pan-Fine-Kanal des Geräts entspricht. Zum Beispiel, wenn der Pan-Fine- Kanal des Geräts 2 ist, sollten Sie die [SCENE]-Taste 2 drücken. DMX DC-192 DMX-controller... - Seite 30 Halten Sie [Program] für etwa zwei Sekunden oder bis die PROG-Anzeige im Display (Pan-/Tilt-Umkehrung) blinkt. Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und Sie können die Taste loslassen. Halten Sie [MODE] gedrückt und drücken Sie auf [FINE]. Die LEDs für [ASSIGN] und [PAN] sollten nun aufleuchten. DMX DC-192 DMX-controller...
- Seite 31 Geräts. Falls Ihr Gerät über einen Pan-Fine-Kanal verfügt, drücken Sie auf [Tap/Disp], sodass das Display „PL.XX“ anzeigt. Halten Sie [MODE] gedrückt und drücken dann auf die [SCENE]-Taste, die dem Pan-Fine-Kanal des Geräts entspricht. Zum Beispiel, wenn der Pan-Fine-Kanal des Geräts 2 ist, sollten Sie die [SCENE]-Taste 2 drücken. DMX DC-192 DMX-controller...
- Seite 32 Einstellungen bei ausgewählten blinkt. Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und Sie können die Taste Geräten loslassen. Halten Sie [MODE] gedrückt und drücken Sie auf [FINE]. Die LEDs für [ASSIGN] und [PAN] sollten nun aufleuchten. DMX DC-192 DMX-controller...
- Seite 33 Löschen von Pan/Tilt Joystick Schalten Sie den Controller mit dem Netzschalter aus. Einstellungen bei allen Geräten Drücken Sie gleichzeitig [Auto/Del] und [MODE] und schalten Sie den Controller wieder ein. Alle LEDs blinken dreimal, die Einstellungen wurden gelöscht. DMX DC-192 DMX-controller...
-
Seite 34: Szenen
Wenn Sie mit Ihrer Szene zufrieden sind, drücken Sie die [Midi/Rec] zur Aufnahme. Verwenden Sie die Szenenbank AUF/AB-Tasten, wählen Sie eine Szenenbank für die Sicherung. Es stehen 30 Szenenbänke zur Verfügung. Diese können Sie im Display sehen, indem Sie auf die Ziffern auf der rechten äußeren Seite achten. DMX DC-192 DMX-controller... -
Seite 35: Editieren Von Szenen
Verwenden Sie die Szenenbank AUF/AB-Tasten, wählen Sie die Szenenbank, die die Szene enthält, die Sie editieren möchten. Sie können die aktive Szenenbank im Display sehen. Drücken Sie die [SCENE]-Taste (1 bis 8) der Szene, die Sie editieren möchten. DMX DC-192 DMX-controller... -
Seite 36: Kopieren Einer Szene
Sobald die Anzeige blinkt, ist der Aufnahmemodus aktiv und Sie können die Taste loslassen. Wählen Sie mit den Szenenbank AUF/AB-Tasten die Szenenbank, die die Szene enthält, welche Sie kopieren möchten. Wählen Sie mit den [SCENE]-Tasten (1 bis 8) die Szene, die Sie kopieren möchten. DMX DC-192 DMX-controller... -
Seite 37: Löschen Einer Szene
Halten Sie [Auto/Del] gedrückt und drücken Sie gleichzeitig die [SCENE]-Taste (1 bis 8) der Szene, die Sie löschen möchten. Alle LEDs blinken dreimal, sobald die Szene gelöscht wurde. Wiederholen Sie die Schritte 2 und 3, um weitere Szenen zu löschen. DMX DC-192 DMX-controller... -
Seite 38: Alle Szenen Löschen
8.3.5 Alle Szenen löschen Schalten Sie den Controller mit dem Netzschalter aus. Halten Sie gleichzeitig [Program] und die Szenenbank AB-Taste gedrückt und schalten Sie den Controller wieder ein. Alle LEDs blinken dreimal, wenn alle Szenen gelöscht wurden. DMX DC-192 DMX-controller... -
Seite 39: Wiedergabe Von Szenen
Drücken Sie [Auto/Del]. Die Anzeige für die automatische Wiedergabe im Display leuchtet auf. Drücken Sie die Szenenbank AUF/AB-Tasten, um eine gewünschte Szenenbank für die automatische Wiedergabe auszuwählen. Alle acht Szenen der gewählten Szenenbank werden nun nacheinander abgespielt. DMX DC-192 DMX-controller... -
Seite 40: Audiowiedergabe
Drücken Sie die Szenenbank AUF/AB-Tasten, um eine gewünschte Szenenbank (1 bis 30) auszuwählen oder eine [CHASE]-Taste (1 bis 12). Die ausgewählte Szenenbank oder Chase wird synchron zur Audiowiedergabe des internen Mikrofons oder dem ange- schlossenen Line-Level-Input starten. Drücken Sie erneut [Music/Bkc], um den Audio- Modus zu verlassen. DMX DC-192 DMX-controller... -
Seite 41: Chases
Wechseln Sie mit [PAGE SELECT] zwischen den Kanälen 1 bis 8 und 9 bis 16. Drücken Sie [Midi/Rec] zur Aufnahme des Chase-Steps. Wenn der Chase-Step aufge- nommen wurde, blinken alle LEDs dreimal. Wiederholen Sie die Schritte 3 und 4, um weitere Steps aufzunehmen. DMX DC-192 DMX-controller... -
Seite 42: Aufnahme Einer Szenenbank Auf Einem Chase
Drücken Sie gleichzeitig [Music/Bkc] und [Midi/Rec], um die gesamte Szenenbank aufzu- nehmen. Wenn die Szenenbank aufgenommen wurde, blinken alle LEDs dreimal. Szenen werden in genau der Reihenfolge aufgenommen, in der sie auf der Szenenbank hinter- legt sind. DMX DC-192 DMX-controller... -
Seite 43: Chases Editieren
Drücken Sie die Szenenbank AUF/AB-Tasten, um manuell durch die einzelnen Bereiche des Chase-Steps zu gehen. Suchen Sie den Chase-Step, dem Sie einen weiteren Step hin- zufügen möchten. Drücken Sie [Tap/Disp], um den Step-Modus wieder zu verlassen. Die Step-Anzeige im Display sollte dann aus sein. DMX DC-192 DMX-controller... - Seite 44 Drücken Sie zur Auswahl einer Chase die entsprechende [CHASE]-Taste (1 bis 12). Die entsprechende LED leuchtet auf. Drücken Sie [Tap/Disp], die Step-Anzeige im Display leuchtet auf. Drücken Sie die Szenenbank AUF/AB-Tasten, um so manuell durch die einzelnen Chase- Steps zu gehen. Suchen Sie den Chase-Step, den Sie löschen möchten. DMX DC-192 DMX-controller...
- Seite 45 Wiederholen Sie die Schritte 2 und 3, um zusätzliche Chases zu löschen. Halten Sie [Program] für etwa zwei Sekunden oder bis die PROG-Anzeige im Display auf- hört zu blinken gedrückt. Sobald die Blackout-Anzeige blinkt, ist der Programm-Modus deaktiviert. DMX DC-192 DMX-controller...
-
Seite 46: Wiedergabe Von Chases
Drücken Sie die Szenenbank AUF/AB-Tasten, um manuell durch die Chase-Steps zu gehen. Sie können auch den Fader [FADE TIME] verwenden, wenn Sie einen Crossfade zwischen den Steps integrieren möchten. Wiederholen Sie die Schritte 2 und 3 zur manuellen Wiedergabe zusätzlicher Szenen. DMX DC-192 DMX-controller... - Seite 47 Drücken Sie die [CHASE]-Tasten (1 bis 12) der Chases, die Sie wiedergeben möchten. Die entsprechende LED leuchtet auf und die Wiedergabe wird gestartet. Der ausgewählte Chase wird synchron zur Audiowiedergabe des internen Mikrofons oder dem ange- schlossenen Line-Level-Input starten. Drücken Sie erneut [Music/Bkc], um den Audio- Modus zu verlassen. DMX DC-192 DMX-controller...
-
Seite 48: Kopieren Der Scene Bank Und Fixtures
Drücken Sie [Midi/Rec] und verwenden Sie anschließend die Szenenbank AUF/AB-Tasten, um die Szenenbank auszuwählen, auf die Sie kopieren möchten. Drücken Sie [Music/Bkc]. Alle LEDs leuchten nach Abschluss des Kopiervorgangs dreimal auf. 8.5.2 Fixtures kopieren Starten Sie den Programm-Modus. Drücken Sie die [FIXTURE]-Taste, die Sie kopieren möchten. DMX DC-192 DMX-controller... -
Seite 49: Fade Zeit
Sekunden, abhängig von den aktuellen Einstellungen. „ONLY“ zeigt an, dass nur die Pan-/Tilt-Kanäle durch den Fader [FADE TIME] verändert werden. „ALL“ zeigt an, dass alle Kanäle durch den Fader verändert werden. Halten Sie zum Wechseln zwischen „ONLY“ und „ALL“ [MODE] gedrückt und drücken Sie [Tap/Disp]. DMX DC-192 DMX-controller... -
Seite 50: Midi-Funktionen
Halten Sie [Midi/Rec] zwei Sekunden lang gedrückt. Im Display wird der zuletzt einge- stellte MIDI-Kanal angezeigt. Mit den Szene AUF/AB-Tasten können Sie einen DMX-Kanal 01-16 auswählen, den Sie als MIDI-Kanal zuweisen. Halten Sie [Midi/Rec] zwei Sekunden lang oder bis alle LEDs dreimal aufleuchten gedrückt, um die Einstellung zu speichern. DMX DC-192 DMX-controller... - Seite 51 Blackout-Funktion anzusteuern oder zu aktivieren. Notennummer Funktion 00 bis 11 Ein-/Ausschalten der Chases 1 … 12 12 bis 19 Ein-/Ausschalten der Szenen 1 … 8 20 bis 49 Auswahl der Szenen-Bank 1 … 30 Ein-/Ausschalten Audio Ein-/Ausschalten Auto Ein-/Ausschalten Blackout DMX DC-192 DMX-controller...
-
Seite 52: Technische Daten
Technische Daten Spannungsversorgung Steckernetzteil (9 V / 500 mA) Anschlüsse DMX-Eingang, DMX-Ausgang Ansteuerung DMX512 (max. 192 Kanäle) Sound-to-Light Anzahl Cues Abmessungen (B × H × T) 530 mm × 120 mm × 170 mm Gewicht 2,8 kg DMX DC-192 DMX-controller... -
Seite 53: Stecker- Und Anschlussbelegungen
DMX-Controller, ein Kurzschluss oder „nur“ eine nicht funktionierende Lightshow sein! DMX-Anschluss Eine dreipolige XLR-Buchse dient als DMX-Ausgang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) DMX DC-192 DMX-controller... -
Seite 54: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. DMX DC-192 DMX-controller... - Seite 56 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
