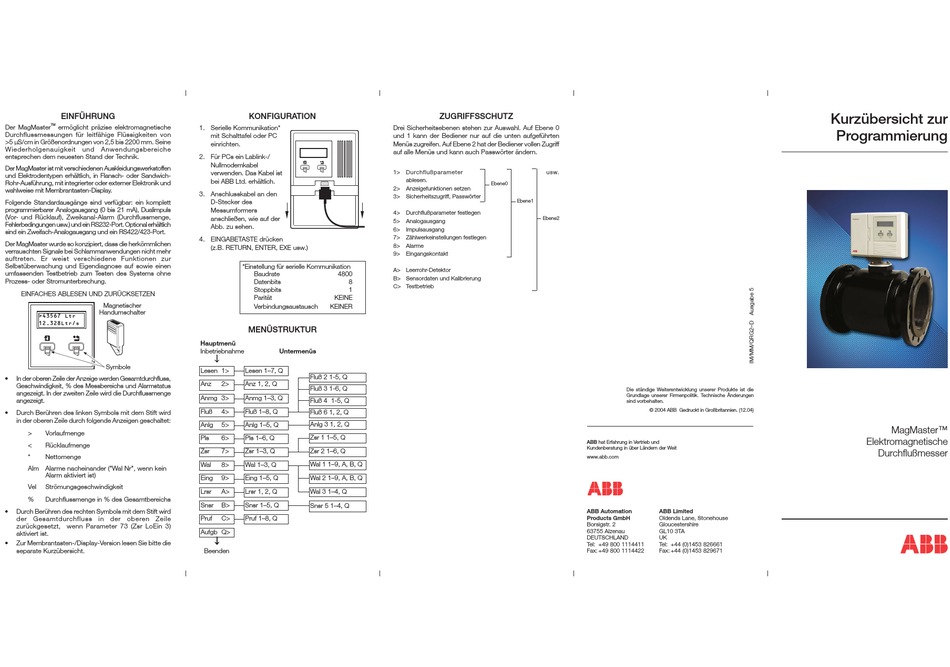

EINFÜHRUNG
TM
Der MagMaster ermöglicht präzise elektromagnetische
Durchflussmessungen für leitfähige Flüssigkeiten von
>5 S/cm in Größenordnungen von 2,5 bis 2200 mm. Seine
W iederholgenauigkeit und Anwendungsbereiche
entsprechen dem neuesten Stand der Technik.
Der MagMaster ist mit verschiedenen Auskleidungswerkstoffen
und Elektrodentypen erhältlich, in Flansch- oder Sandwich-
Rohr-Ausführung, mit integrierter oder externer Elektronik und
wahlweise mit Membrantasten-Display.
Folgende Standardausgänge sind verfügbar: ein komplett
programmierbarer Analogausgang (0 bis 21 mA), Dualimpuls
(Vor- und Rücklauf), Zweikanal-Alarm (Durchflussmenge,
Fehlerbedingungen usw.) und ein RS232-Port. Optional erhältlich
sind ein Zweifach-Analogausgang und ein RS422/423-Port.
Der MagMaster wurde so konzipiert, dass die herkömmlichen
verrauschten Signale bei Schlammanwendungen nicht mehr
auftreten. Er weist verschiedene Funktionen zur
Selbstüberwachung und Eigendiagnose auf sowie einen
umfassenden Testbetrieb zum Testen des Systems ohne
Prozess- oder Stromunterbrechung.
EINFACHES ABLESEN UND ZURÜCKSETZEN
Magnetischer
Handumschalter
>43567 Ltr
12.328Ltr/s
Symbole
• In der oberen Zeile der Anzeige werden Gesamtdurchfluss,
Geschwindigkeit, % des Messbereichs und Alarmstatus
angezeigt. In der zweiten Zeile wird die Durchflussmenge
angezeigt.
• Durch Berühren des linken Symbols mit dem Stift wird
in der oberen Zeile durch folgende Anzeigen geschaltet:
> Vorlaufmenge
< Rücklaufmenge
* Nettomenge
Alm Alarme nacheinander ("Wal Nr", wenn kein
Alarm aktiviert ist)
Vel Strömungsgeschwindigkeit
% Durchflussmenge in % des Gesamtbereichs
• Durch Berühren des rechten Symbols mit dem Stift wird
der Gesamtdurchfluss in der oberen Zeile
zurückgesetzt, wenn Parameter 73 (Zsr LoEin 3)
aktiviert ist.
• Zur Membrantasten-/Display-Version lesen Sie bitte die
separate Kurzübersicht.
KONFIGURATION
1. Serielle Kommunikation*
mit Schalttafel oder PC
einrichten.
2. Für PCs ein Lablink-/
Nullmodemkabel
verwenden. Das Kabel ist
bei ABB Ltd. erhältlich.
3. Anschlusskabel an den
D-Stecker des
Messumformers
anschließen, wie auf der
Abb. zu sehen.
4. EINGABETASTE drücken
(z.B. RETURN, ENTER, EXE usw.)
*Einstellung für serielle Kommunikation
Baudrate 4800
Datenbits 8
Stoppbits 1
Parität KEINE
Verbindungsaustausch KEINER
MENÜSTRUKTUR
Hauptmenü
Inbetriebnahme Untermenüs
    
Lesen 1> Lesen 1–7, Q
Fluß 2 1-5, Q
Anz 2> Anz 1, 2, Q
Fluß 3 1-6, Q
Anmg 3> Anmg 1–3, Q
Fluß 4 1-5, Q
Fluß 4> Fluß 1–8, Q
Fluß 6 1, 2, Q
Anlg 3 1, 2, Q
Anlg 5> Anlg 1–5, Q
Pls 6> Pls 1–6, Q Zsr 1 1–5, Q
Zsr 2 1–6, Q
Zsr 7> Zsr 1–3, Q
Wal 8> Wal 1–3, Q Wal 1 1–9, A, B, Q
Eing 9> Eing 1–5, Q Wal 2 1–9, A, B, Q
Wal 3 1–4, Q
Lrsr A> Lrsr 1, 2, Q
Snsr B> Snsr 1–5, Q
Snsr 5 1–4, Q
Pruf C> Pruf 1–8, Q
Aufgb Q>
    
Beenden
ZUGRIFFSSCHUTZ
Drei Sicherheitsebenen stehen zur Auswahl. Auf Ebene 0
und 1 kann der Bediener nur auf die unten aufgeführten
Menüs zugreifen. Auf Ebene 2 hat der Bediener vollen Zugriff
auf alle Menüs und kann auch Passwörter ändern.
1> Durchflußparameter usw.
ablesen.
Ebene0
2> Anzeigefunktionen setzen
3> Sicherheitszugriff, Passwörter
Ebene1
4> Durchflußparameter festlegen
Ebene2
5> Analogausgang
6> Impulsausgang
7> Zählwerkeinstellungen festlegen
8> Alarme
9> Eingangskontakt
A> Leerrohr-Detektor
B> Sensordaten und Kalibrierung
C> Testbetrieb
Die ständige Weiterentwicklung unserer Produkte ist die
Grundlage unserer Firmenpolitik. Technische Änderungen
sind vorbehalten.
