Painel Traseiro

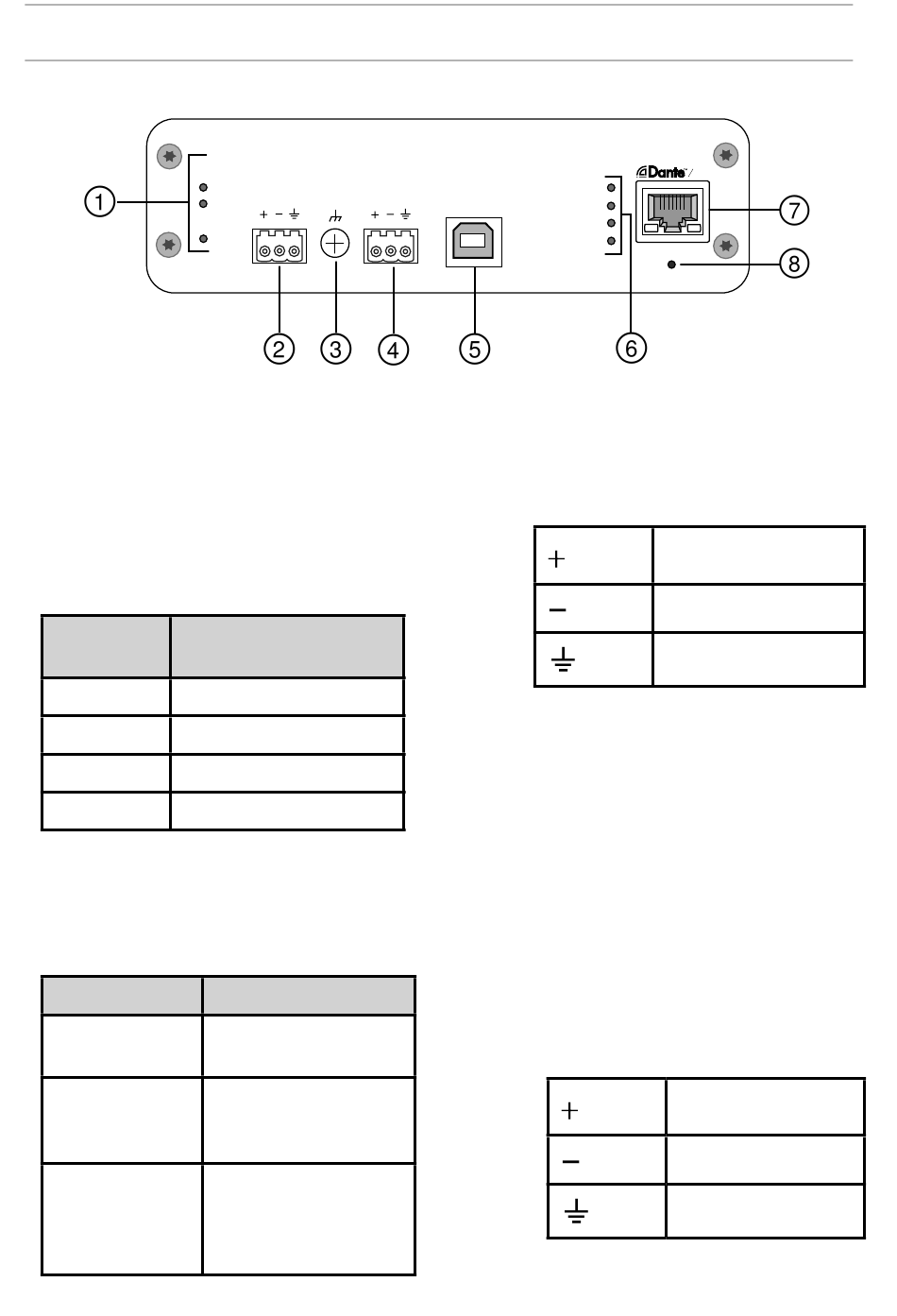

① Indicadores de Nível (Sinal/Corte)
LEDs de três cores indicam o nível de sinal
de áudio para os canais analógicos e o status
de conectividade do canal USB. Ajuste os
níveis de saída no aplicativo da web para
evitar corte.
Entrada/Saída Analógica
Estado do Nível do Sinal de
LED Áudio
Desligado menos de –60 dBFS
Verde –60 dBFS a –18 dBFS
Amarelo –18 dBFS a –6 dBFS
Vermelho
Observação: Os LEDs de entrada e saída ficam
apagados quando a medição é ajustada para
Pós-aten. e o canal está mudo no aplicativo web.
Áudio USB
Estado do LED
Desligado
Verde
Vermelho
(piscando)
sig/clip INPUT
in
out
usb
–6 dBFS ou mais
Status
Nenhum dispositivo
USB conectado
Dispositivo USB
funcionando com
sucesso
Problema detectado
com o dispositivo
de áudio USB
conectado
OUTPUT USB
network audio
② Entrada de Áudio (Conector
de Bloco)
③ Parafuso do Terra do Chassi
④ Saída de Áudio (Conector
de Bloco)
63
PoE
power
network
encryption
reset
Atribuições dos Pinos de
Bloco:
Áudio +
Áudio -
Terra do áudio
Fornece uma conexão opcional
para o cabo blindado do microfone
ao terra do chassi.
Saída de áudio balanceado
conecta-se a um dispositivo
analógico. Configure o nível de
saída do aplicativo da web para
corresponder à sensibilidade de
entrada do dispositivo analógico.
Áudio +
Áudio -
Terra do áudio
