Dispositivo 1

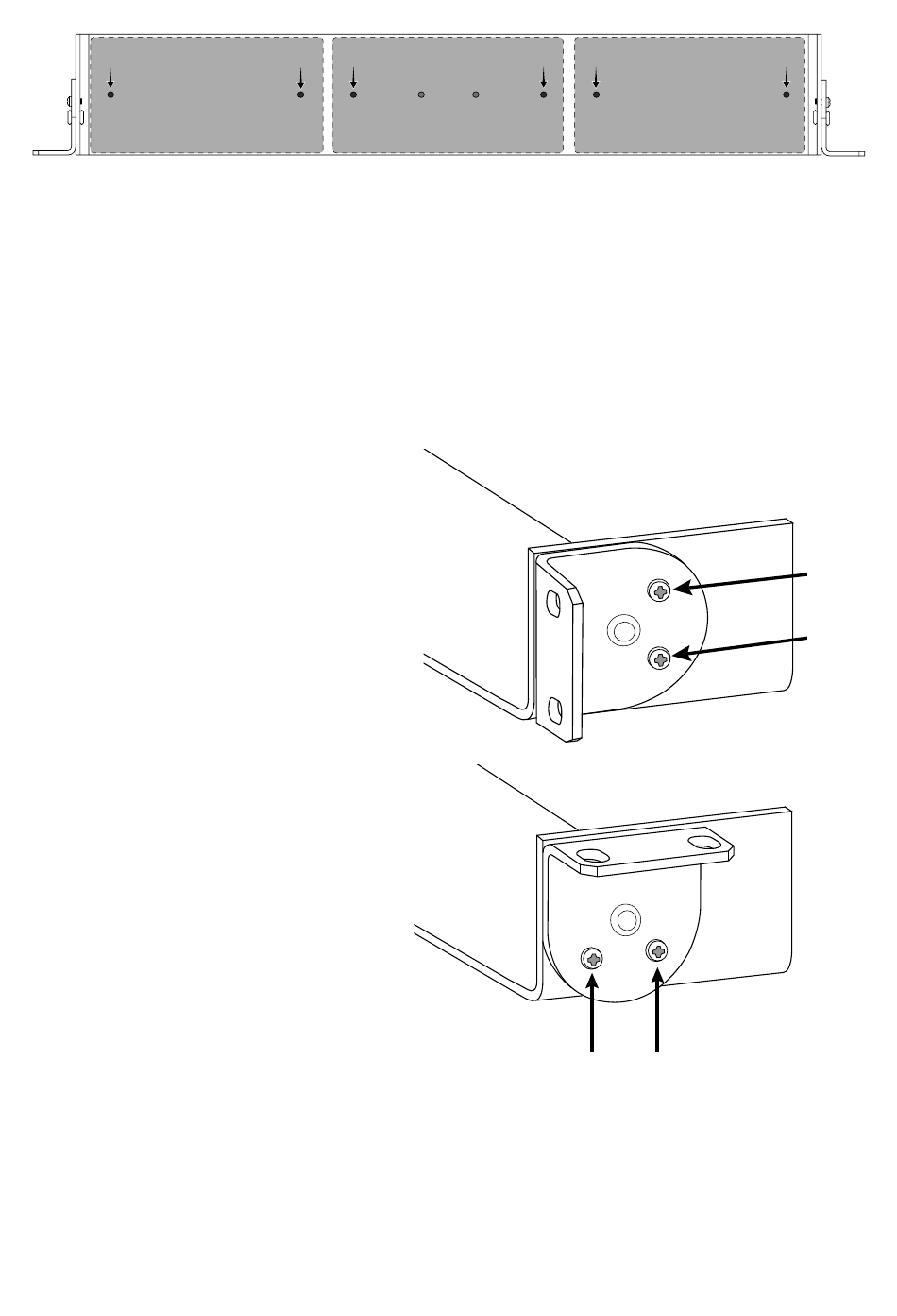

Allineate i fori come indicato per fissare un massimo di tre dispositivi sulla base per rack da 19 pollici.
Configurazione della staffa
È possibile installare una combinazione di massimo 3 interfacce di rete audio su un unico
rack da 19 pollici. Le staffe regolabili consentono l'installazione in un rack per apparecchi
standard oppure sotto ad un tavolo.
Montaggio su rack standard da
19 pollici
1. Allineate le staffe con i fori di
montaggio rivolti in avanti.
2. Installate le due viti che
fissano la staffa al supporto,
come illustrato.
Montaggio sotto un tavolo
1. Allineate le staffe con i fori di
montaggio rivolti verso l'alto.
2. Installate le due viti che
fissano la staffa al supporto,
come illustrato.
Installazione sotto un tavolo
1. Collocate il supporto nella posizione desiderata sotto al tavolo
2. Con una matita, segnate la posizione dei fori di montaggio sul tavolo.
3. Praticate 4 fori per le viti. Il diametro dei fori del supporto è 7,1 mm.
4. Installate i componenti sul supporto
5. Utilizzate 4 viti per fissare il supporto sotto al tavolo
Dispositivo 2
55
Dispositivo 3
